工业防水密封电气接线盒结构设计

　　这款壳体在现场布线里承担的是节点收纳与防护边界的作用，常见于产线侧边端子转接、户外传感器分线、小型控制回路就近接线，也会嵌入成套柜外作为独立接线箱使用。盒体把端子排、短接片、线缆接头和少量中继元件封闭在内部，避免粉尘堆积、冲洗水飞溅和油污侵入，维护时只需开盖处理端子，不必牵动主柜走线。

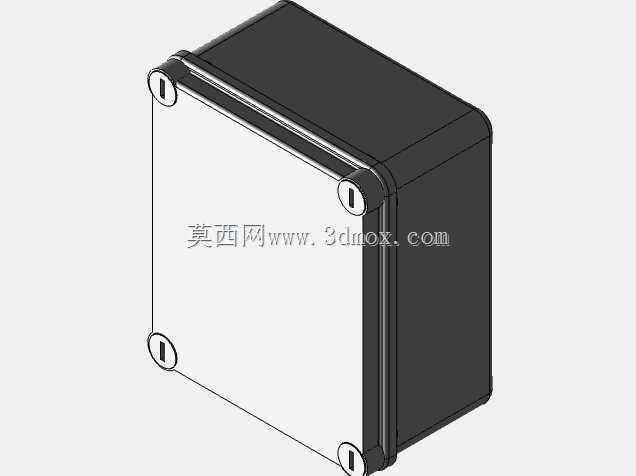

　　从结构上看，整体采用长方体盒身配合独立盖板的形式，四个角部做圆角过渡，既减少注塑或钣金成型时的应力集中，也避免安装搬运时形成尖锐磕碰。盖板与盒身之间预留连续密封面，依靠周边紧固件均匀压紧密封条；紧固件布置在四角附近，使闭合压力沿密封边连续分布，不会出现中部翘缝。图中可见的盖侧锁固结构对应快装或螺钉压紧方式，开合方向明确，检修时不需要完全拆卸零散小件，适合空间局促的设备夹层。

　　外形边界按160×135×77mm控制，属于紧凑型壁挂电气箱。选型时不能只看名义长宽，还要在四周预留线缆弯曲半径、接头旋拧空间和开盖操作距离；底部或侧壁安装孔需与墙面、型材支架的孔位匹配，背面应留出垫片压实区域。若侧面加装格兰头，盒体有效深度会被端子和线缆弯头占用，77mm的高度更适合放置小型端子排、接地排和少量接线余量，不宜堆叠厚型继电器或大截面铜排。

　　防护等级按IP65思路设计，重点不在单一壁厚，而在密封链路的完整性：盒盖接合面、电缆引入点、安装固定点都要形成可靠阻隔。密封条应保持连续压缩，接头处选用与线缆外径匹配的防水格兰头，壁挂安装时让线缆入口朝下或侧向，减少水流沿线缆表面渗入的概率。对于温差较大的户外场景，还需考虑盒内呼吸凝露问题，必要时在低位设置透气阀或排水结构，不能把密封理解成完全不考虑气压平衡。

　　建模时先确定盒腔净空和安装基准，再反推壁厚、加强筋和盖板轮廓。盒身边缘的圆角、密封条槽、螺钉柱位置需要同步约束，否则后期出工程图时容易出现密封面与紧固点干涉。侧壁开孔要结合线缆规格预留中心距，多个接头之间保留扳手空间；底部安装孔周边可局部加厚或增设沉台，以承受螺钉压紧力。盖板内面可布置浅加强筋，提高薄板受压后的平面度，但筋位不能压迫密封条或端子。

　　在自动化产线中，这类盒子往往不是孤立零件，而是电气分布架构的一部分。传感器电源、执行器信号、应急回路分支都可能在盒内完成转接，因此壳体尺寸要与端子数量、线径、线号管和维护余量一起校核。三维设计阶段把端子排、线槽、线缆弯曲和接头包络都装入装配体，才能验证开盖角度、接线操作和壁挂间距，而不是仅完成一个外观箱体。
