牧场用推牛器后门人群门结构设计

　　这套栏体结构主要应用于规模化奶牛、肉牛养殖牧场的挤奶通道、分群区、防疫保定区域，作为牛只通行路径上的可控隔断与导向部件，替代传统的简易插销门，解决牧场日常作业中牛只驱赶效率低、人员进出通道与牛只动线交叉的问题。实际作业场景里，牛只从待挤区向挤奶厅移动时，该结构的推牛侧桁架可沿预设轨迹缓慢推送，避免人工驱赶带来的牛只应激反应，同时后门与人群门采用分区隔断设计，作业人员可通过独立的人群门快速进入通道内部进行牛只检查、颈夹调整、异常牛只转移操作，无需跨越牛栏或等待牛群清空，大幅降低人牛动线交叉带来的安全隐患。

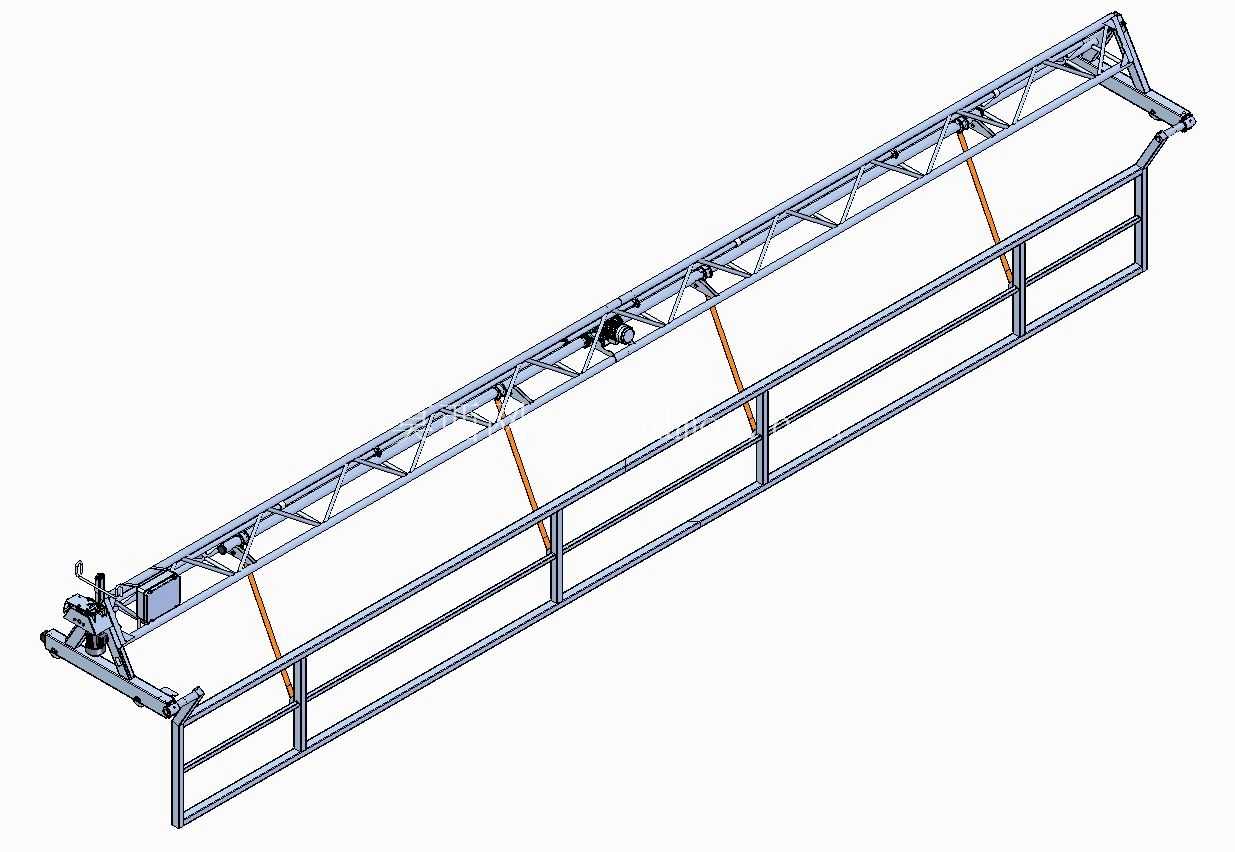

　　从功能特性来看，整体栏体采用桁架式主框架设计，上半部分的三角桁架结构承担推移动作的载荷，相比实心梁结构减重40%以上，同时保证推送过程中框架的挠度控制在每米1.5mm以内，不会因为牛只倚靠、顶撞出现框架变形。栏体下半部分设置三道横向护栏，护栏间距控制在280mm，既可以防止牛只头部伸出栏体卡滞，也能避免牛只腿部从护栏间隙穿出造成扭伤。推牛侧的驱动端预留了标准的直线驱动安装位，可适配电动推杆、液压油缸两种驱动形式，安装法兰的孔位按照通用养殖设备的安装标准设计，无需额外加工转接板即可完成驱动部件的装配。

　　设计过程中首先明确了牛只通行的边界尺寸，参考荷斯坦奶牛的平均体宽参数，栏体内部的有效通行宽度设置为750mm，满足单头牛只顺畅通行的同时，避免两头牛并行挤入通道造成拥堵。主框架的型材选型经过载荷校核，上弦杆采用40402mm的矩形钢管，腹杆采用25252mm的方管斜向布置，形成稳定的三角受力结构，可承受单头牛只最大800kg的侧向顶撞载荷而不发生塑性变形。人群门的开启方向设计为向人员操作侧外开，门体宽度设置为600mm，满足作业人员携带保定工具、检测设备快速通行的需求，门体锁止采用弹簧插销结构，插销行程为50mm，可在牛只倚靠门体的情况下顺利完成解锁与锁止操作，不会因为门体受力出现插销卡滞。

　　安装边界方面，整套栏体的底部预留了12mm的地脚安装孔，孔位间距按照牧场常用的混凝土地垄预埋尺寸设计，安装时可直接通过膨胀螺栓与地面固定，无需额外焊接预埋板。栏体的首尾两端设置了标准的连接法兰，可与牧场现有通道的颈夹、固定栏体直接拼接，法兰连接面设置了5mm的调节余量，可抵消现场安装时的土建尺寸误差。推牛桁架的移动导轨集成在主框架的上弦位置，导轨采用冷拉扁钢加工，表面做镀锌防锈处理，适配牧场高湿度、高氨气的腐蚀环境，导轨两端设置了聚氨酯缓冲块，避免推架移动到行程端点时出现刚性碰撞产生噪音，防止牛只受惊吓。

　　细节设计上，所有与牛只接触的框架棱边都做了R15的圆角打磨，去除焊接毛刺后做整体热浸镀锌处理，避免尖锐棱角划伤牛只皮肤，也防止长期使用后锈蚀脱落污染牛只体表。栏体上的吊点位置按照整体重心分布设置，现场吊装时可直接通过吊点起吊，无需额外调整吊绳位置即可保证栏体水平，降低现场安装的调整难度。推架与固定框架之间的滑动副采用自润滑尼龙滑块，无需定期加注润滑脂，减少牧场日常维护的工作量，滑块的磨损余量设计为8mm，达到磨损极限后可直接从外侧拆卸更换，无需拆解整体框架结构。
