带直通通道的流量可调式进料斗结构

　　在连续挤出、线缆包覆这类连续生产的产线场景里，进料环节的稳定性直接决定了整条线的生产良率与运行效率，很多现场出现的填充不均、物料架桥、供料断档问题，追根溯源都和进料端的结构设计缺陷有关。这款带直通通道的进料斗，就是针对线缆生产这类进料量需要和线体速度匹配的工况做的定向结构设计，区别于常规敞口式料斗靠重力自然落料的逻辑，它把进料量的调节逻辑和下游牵引速度做了联动适配，从结构根源上降低了过量填充带来的物料溢出、螺杆负载波动的问题。

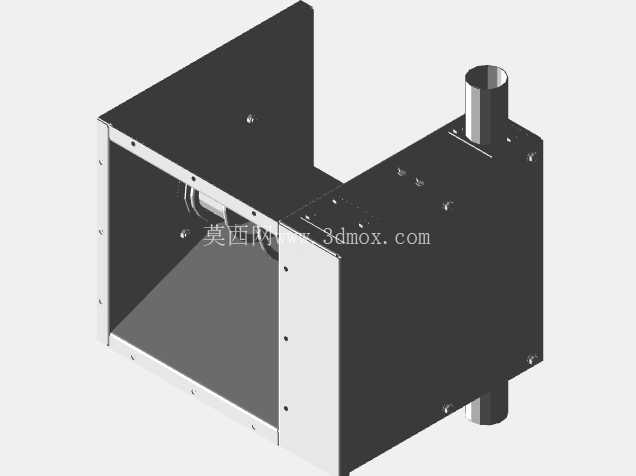

　　从实际安装适配的角度看，这款进料斗采用侧接直通通道的布局，主体为箱式承料腔体，侧面的直通通道分别对接上游供料管路和下游设备的进料口，上下伸出的圆柱形接口可以直接和标准管径的输料管道做快装对接，不需要额外做转接法兰的定制加工。主体腔体的安装面做了外翻的折边结构，折边上预留了均匀分布的安装孔位，安装时可以直接通过螺栓把料斗固定在下游设备的进料端机架上，安装边界的孔位间距适配行业通用的安装尺寸，不需要对原有设备的安装基面做二次加工改造，现场替换的适配成本很低。腔体内部做了大圆弧过渡的导流面，没有直角积料死角，物料在腔体内流动时不会出现局部滞留结块的问题，对于颗粒状、粉状的加工原料都有很好的适配性。

　　功能设计上，这款进料斗最核心的结构是内置的调节漏斗组件，这个调节组件不是固定死的结构，而是可以根据实际生产的线速度、物料流动性调整开度，通过改变出料通径的大小来匹配不同工况下的进料量需求。当产线提速、下游牵引速度加快时，可以调大调节漏斗的开度，增加单位时间的落料量，避免供料不足导致的产品缺料、线径变细问题；当产线降速运行时，就对应调小开度，控制落料速度，避免物料在进料口堆积溢出，或者因为进料量过大导致下游螺杆负载骤增、出现过载停机的情况。直通通道的设计也区别于传统料斗的上进下出结构，侧置的直通通道可以让物料沿着通道方向平稳进入下游设备，减少物料垂直下落带来的冲击，避免粉状物料出现扬尘、颗粒物料出现破碎的问题，同时通道的直线型结构也方便日常生产结束后的清理维护，不需要拆解整个料斗就可以通过直通通道完成内部残料的清扫。

　　从结构设计的细节来看，这款料斗的主体采用薄钢板折弯拼接的结构，在保证整体结构强度的前提下尽可能控制了自身重量，不会给下游设备的安装基面带来额外的负载压力。腔体的拼接处都做了密封处理，避免粉状物料从拼接缝隙漏出，改善生产现场的作业环境。侧面的操作预留位可以方便操作人员在不停机的状态下调整调节漏斗的开度，不需要拆开料斗的端盖就可以完成参数调整，减少生产中断的时间。伸出的圆柱形通道接口做了标准的管径设计，可以直接对接快装卡箍，拆装的时候不需要额外的工具，日常维护、换料清理的效率很高。

　　在实际的产线适配中，这类进料斗除了用在线缆挤出生产场景，也可以适配在小型塑料挤出、颗粒物料定量给料的工位上，只要是需要进料量和下游生产速度联动匹配的连续生产场景，这个结构的料斗都能很好地适配。它没有复杂的电控元件，纯机械结构的调节方式可靠性很高，不会出现电控元件故障导致的进料失控问题，对于生产环境比较恶劣、粉尘较多的加工车间来说，这种纯机械调节的结构稳定性远高于带电子控制阀的进料结构，日常维护只需要定期检查调节部位的活动顺畅度，不需要做复杂的校准调试，对于一线操作和维护人员来说上手门槛很低。
