薄垫片精准钻孔定位工装模板结构

　　在小批量维修、试制车间和变压器配套辅件加工场景里，薄金属垫片的孔位加工一直是很容易被忽视却又影响装配效率的环节。垫片本身厚度往往只有1mm左右，材料多为铝板、钢板或其他易变形薄板，直接放在台钻上钻孔时，工件会随钻头旋转、翘曲或滑移，即使预先划线冲眼，也很难保证多件垫片之间孔距一致。这套钻孔定位模板正是围绕这种现场问题展开，核心目标不是追求复杂机构，而是用一块刚性母体和一组确定的导向孔，把柔性薄片在钻孔过程中的自由度限制住。

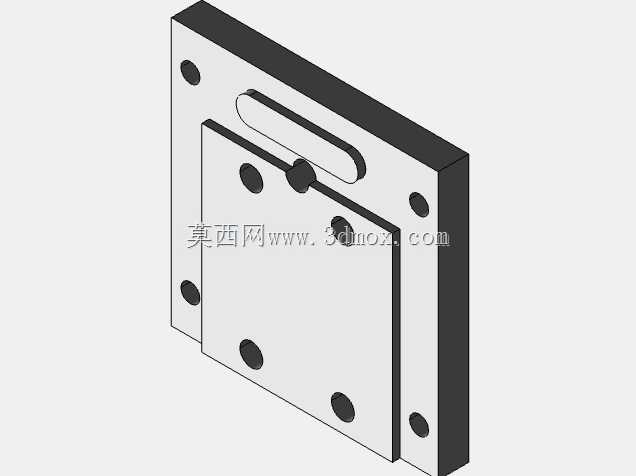

　　从结构上看，模板主体采用矩形金属板形式，板面布置多组通孔。孔位按照被加工垫片的安装孔系展开，边角孔用于模板与底座或压紧件之间的固定，中间区域的孔则对应垫片实际需要钻出的安装孔。模板厚度明显大于垫片，这样钻头进入时能够获得较长的导向约束，减少钻头刚接触薄板时的跑偏。对于0.5mm至1.5mm范围内的垫片，这种导向作用尤其明显：薄板无法提供足够的侧向支撑，而模板孔壁可以在钻头切入瞬间限制横向位移，使孔位由划线找正转变为模板直接定位。

　　设计思路上，这套工装没有采用复杂的快换机构，而是强调重复使用和现场可操作性。母体板的平面度、孔壁垂直度和孔距一致性是关键。建模时需要先确定垫片的最终安装边界，再反向推导模板外形。若垫片用于变压器、稳压设备或类似机电产品的安装调平，孔位通常要与底座、支架或紧固件位置对应，因此模板孔系不能只按单片垫片轮廓绘制，还要考虑钻头半径、压板遮挡范围以及操作者取放垫片的空间。模板四角设置固定孔后，可以将其稳定压在钻床工作台上，也可以配合下方垫板使用，避免钻头穿透薄板后直接损伤工作台面。

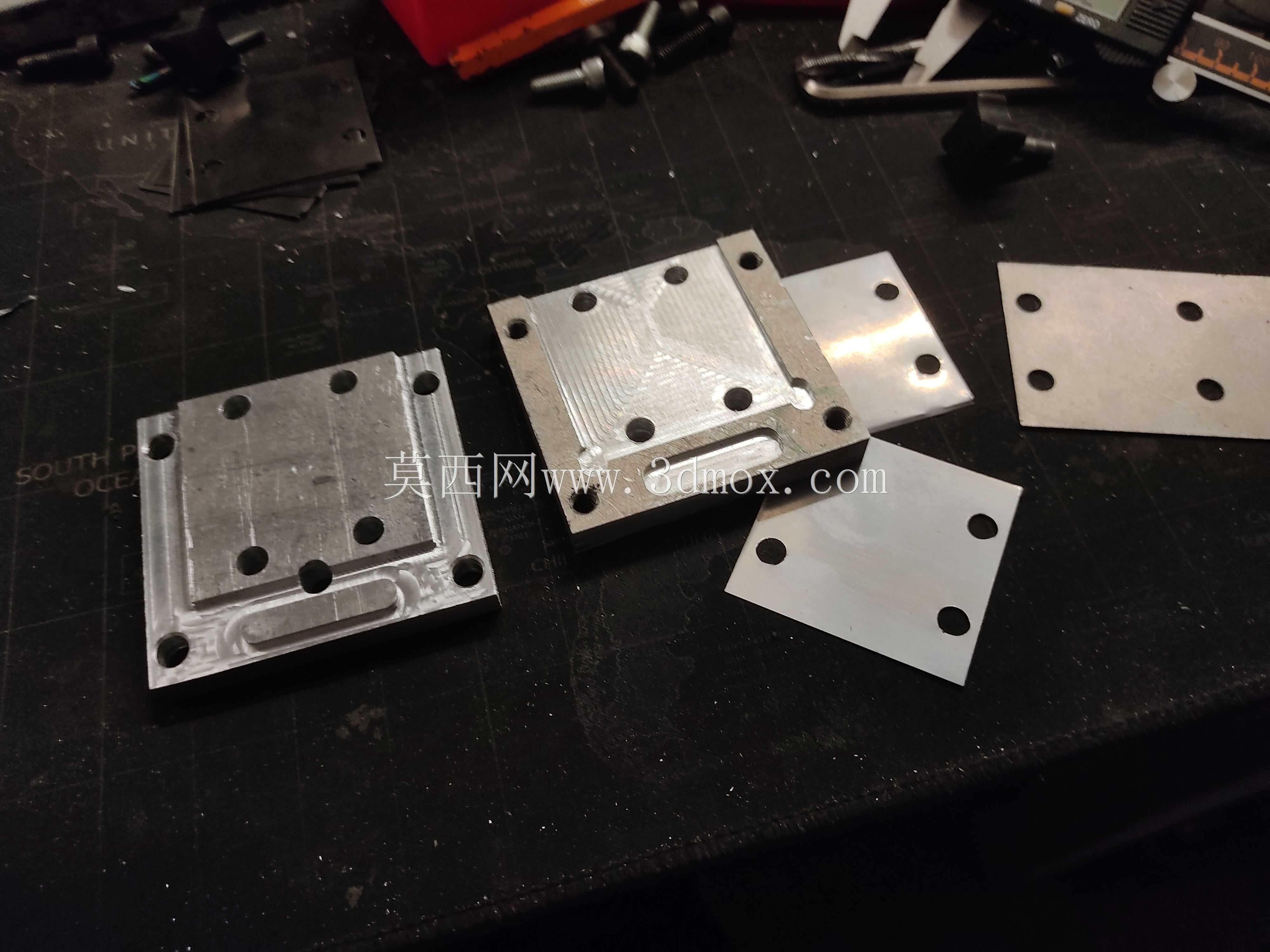

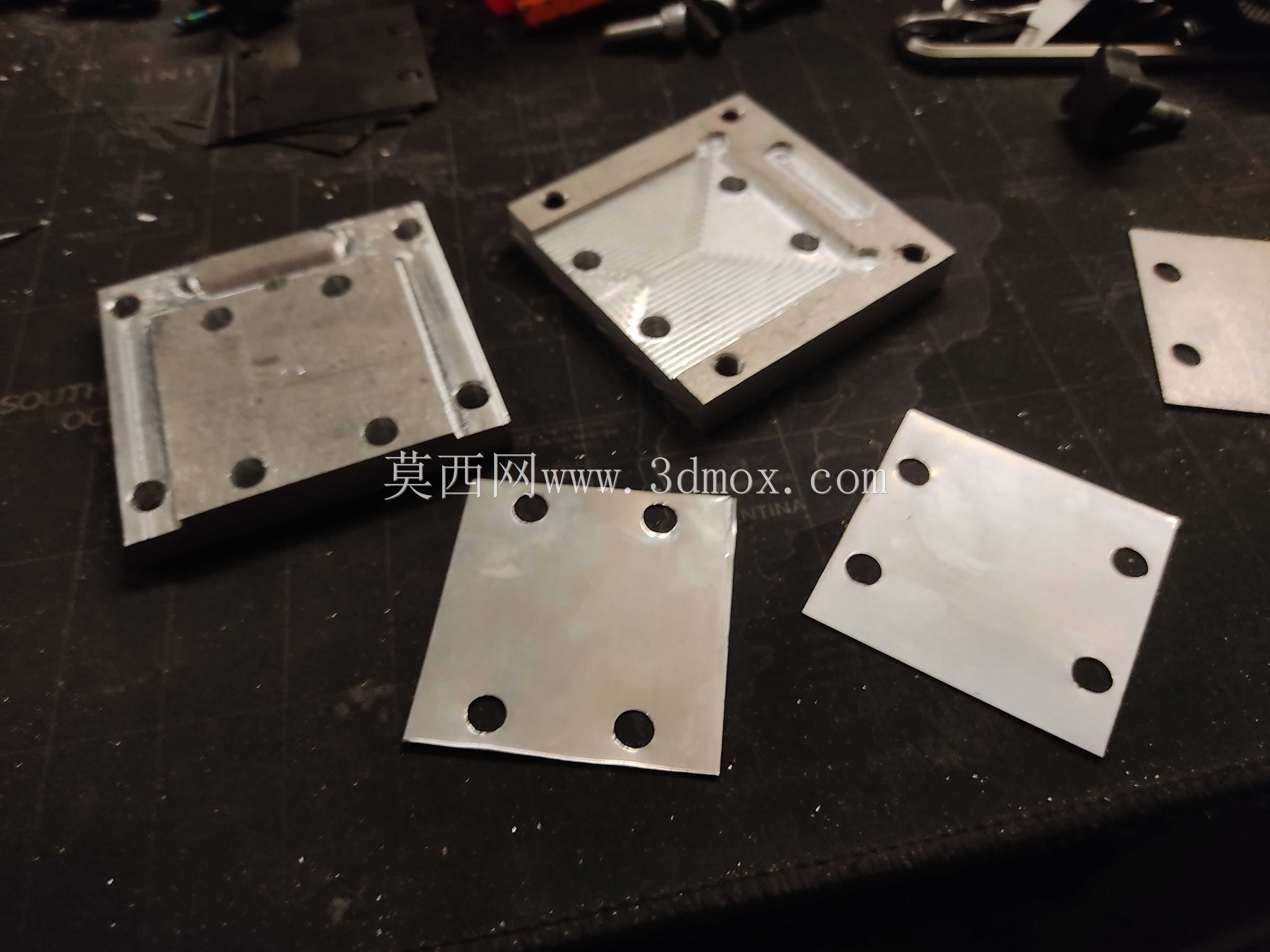

　　实际使用时，薄垫片被夹在模板与承托面之间，或贴靠模板定位边放置。钻头通过模板上的预设孔进给，即可在垫片上形成位置一致的孔。多片垫片叠放加工时，需要控制总厚度和压紧力；过厚会使钻头负荷增大，过松则会造成层间错位。对于单件、小批量且孔系相同的垫片，这种方式比逐件划线高效得多，也降低了对操作者手感的依赖。若垫片外形存在局部异形或需要在弯曲状态下修配，模板仍可作为孔位基准，再通过剪切、修边等工序完成外形加工。

　　外形尺寸方面，模板轮廓围绕垫片孔系外扩形成，外扩量既要容纳固定孔和压紧区域，又不能过大导致操作笨重。板边到最近导向孔之间应保留足够壁厚，防止钻孔过程中模板边缘开裂或夹紧时变形。导向孔直径与钻头名义尺寸保持合理配合，间隙过小会使钻头进给受阻、发热加剧，间隙过大则失去定位意义。对于经常更换钻头的车间，可在模板上区分固定孔与导向孔，并对高频使用的导向孔进行淬火、镶套或选用更耐磨材料，以延长工装寿命。

　　安装边界上，模板需要满足台钻工作台的压紧条件，底部应与平整垫板接触，避免悬空钻孔。模板周围要留出压板、C形夹或台虎钳夹持的位置，不能让压紧点与钻头进给路径干涉。若采用底座配合，底座上可设置避让孔，使钻头穿过垫片后有释放空间；若不设避让孔，则应使用牺牲垫板，并定期更换表面压痕严重的区域。模板的定位边应与垫片外形基准一致，边角可做轻微倒角，便于薄板快速塞入和取出。

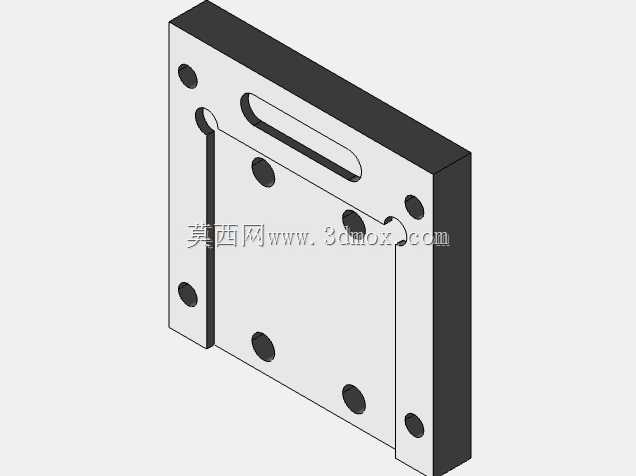

　　从建模角度看，完成这类工装时应优先建立孔系草图，而不是先追求外观细节。所有导向孔、固定孔、定位边和外轮廓之间要保留明确的几何约束，孔距采用对称或坐标尺寸驱动，便于后续根据不同垫片规格派生新模板。板面可设置浅槽或台阶面，用于容纳垫片轮廓，使薄片放上去后不易横向移动；但槽深不能超过垫片厚度过多，否则压紧后仍可能产生位移。对于需要批量加工同系列垫片的情况，还可以在模板上增加防呆角，使垫片只能以正确方向放入，避免孔位镜像或旋转错误。

　　这套结构的价值在于把原本依赖划线、样冲和手工扶持的不稳定工序，转化为以模板孔位为基准的重复性加工。它适用于维修测绘、设备改造、垫片配制、小批量金属板件钻孔等场景，尤其适合孔位数量不多但一致性要求较高的薄片零件。工程应用中，只要孔系基准确定、压紧可靠、钻头锋利，并在下方设置承托垫板，就能显著减少薄垫片钻孔时的毛刺、拉扯和孔位偏差，使后续装配更加顺畅。
