薄型单螺杆铝制精密台虎钳结构设计

　　这款薄型单螺杆铝制虎钳，是针对小行程精密装夹场景开发的工装夹具，在精密零件加工、小型工件检测、样件修配等场景中有着极高的适配性。不同于常规厚重型台虎钳，这款产品采用薄型化结构设计，整体底座高度控制在较低区间，能够适配安装在工作台面空间有限的小型加工设备、检测平台上，不会因为夹具自身高度过高导致加工行程被占用，也能避免装夹后工件重心过高带来的装夹刚性不足问题。

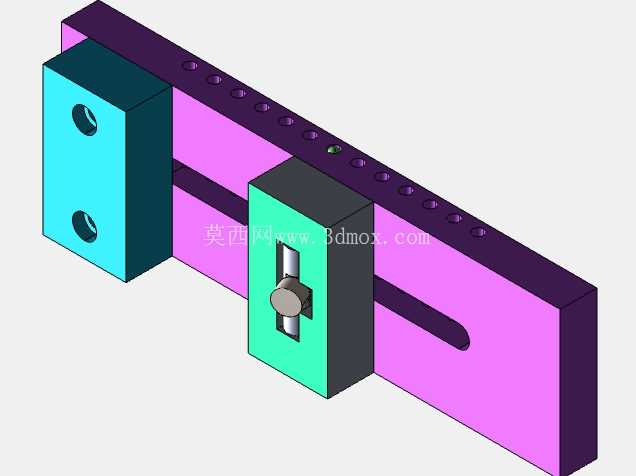

　　从结构设计逻辑来看，这款虎钳采用单螺杆驱动的活动钳身结构，驱动螺杆直径为6mm，采用钢制材料加工，螺杆与活动钳身之间采用标准梯形螺纹传动，既保证了传动过程中的自锁性能，避免装夹完成后受切削振动影响出现钳口松动，也能通过螺杆的螺距控制实现精细的进给调节，满足薄壁零件、小型精密零件的装夹压力控制需求，避免装夹力过大导致工件变形。钳身主体采用铝制材料加工，整体重量远低于同规格铸铁虎钳，既方便在不同工位之间转移使用，也能降低对安装台面的负载要求，同时铝制材料的抗锈蚀性能更好，在恒温检测车间、少量切削液喷淋的加工场景中使用，不会轻易出现锈迹污染工件表面的问题。

　　尺寸边界方面，这款虎钳钳身主体长度为150mm、宽度为80mm，钳口最大开口量可达45mm，能够覆盖绝大多数小型精密零件的装夹尺寸需求，底座安装尺寸为80x270mm，安装孔位按照标准工装台面的T型槽间距设计，既可以通过T型螺栓直接固定在标准机加工工作台面上，也可以通过压板固定在非标工装平台、检测平板上，安装适配性较强。钳口部位采用平直式设计，钳口平面经过精加工处理，平面度控制在较高精度区间，装夹工件时能够保证工件基准面与钳口的贴合度，避免装夹倾斜导致的加工基准偏移。

　　在实际应用场景中，这款虎钳既可以作为小型铣床、磨床的配套工装，用于装夹小型铝件、铜件、塑料件等易变形零件的精加工工序，也可以安装在检测平台上，作为零件尺寸检测、形位公差测量的固定夹具，还可以用于钳工工位的样件修配、小型零件组装工序。薄型化的结构设计让它在垂直方向占用的空间极小，当加工设备的Z轴行程有限时，相比常规高度的虎钳，它能够留出更多的加工行程空间，适配更长的刀具加工需求，也能减少刀具悬伸长度，提升加工过程中的刀具刚性，降低加工振纹出现的概率。

　　设计过程中针对铝制钳身的刚性问题做了针对性的结构加强，在钳身受力关键部位增加了加强筋结构，避免螺杆锁紧时钳身出现张开变形，保证钳口的平行度在长期使用过程中不会出现明显衰减。钢制螺杆与铝制钳身的接触部位加装了钢制耐磨衬套，避免长期转动磨损铝制基体的安装孔位，延长夹具的整体使用寿命。钳身底部的安装基准面经过精磨处理，安装到工作台面后能够保证钳身水平度，不需要额外做复杂的校表调整就能快速投入使用，能够减少工位准备的辅助时间，提升小批量零件加工的换产效率。

　　不同于重型虎钳追求大夹紧力、大装夹范围的设计思路，这款虎钳的设计核心围绕小型精密零件的装夹需求展开，在保证足够装夹刚性的前提下，尽可能压缩自身的结构尺寸与重量，兼顾装夹精度与使用便捷性，对于小型加工车间、实验室打样工位、精密检测工位来说，是一款适配性极强的通用工装夹具。在日常使用过程中，只需要定期对螺杆传动部位添加润滑脂，清理钳口与基准面的切屑杂物，就能长期保持装夹精度，不需要复杂的维护保养，使用成本较低。
