铝型材搭建400行程小型数控加工机架结构

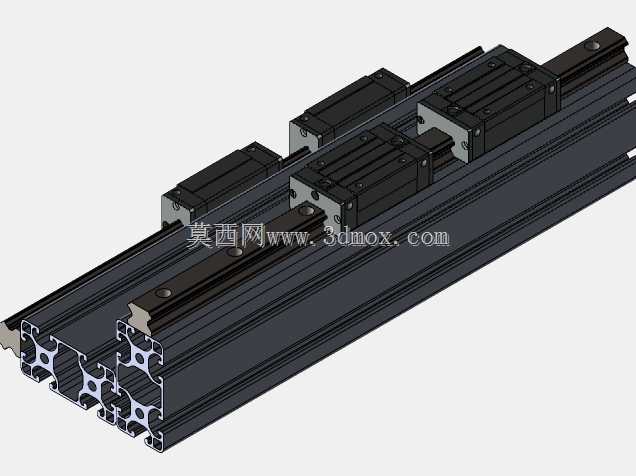

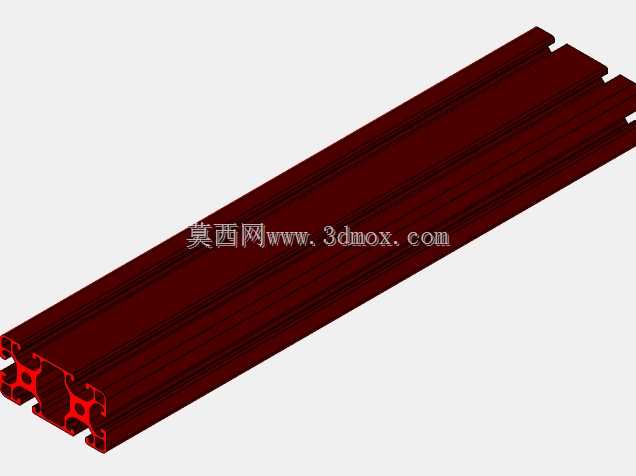

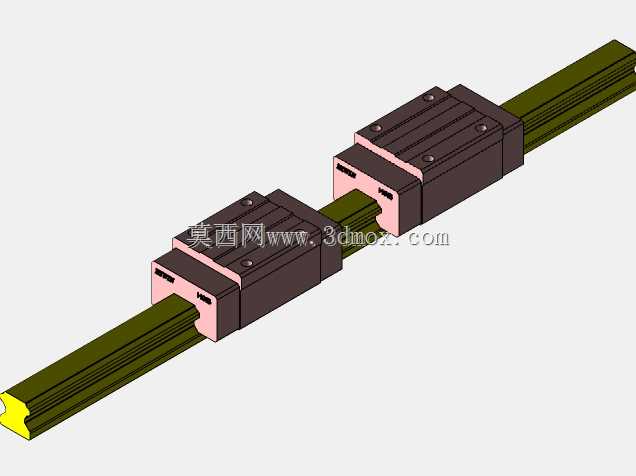

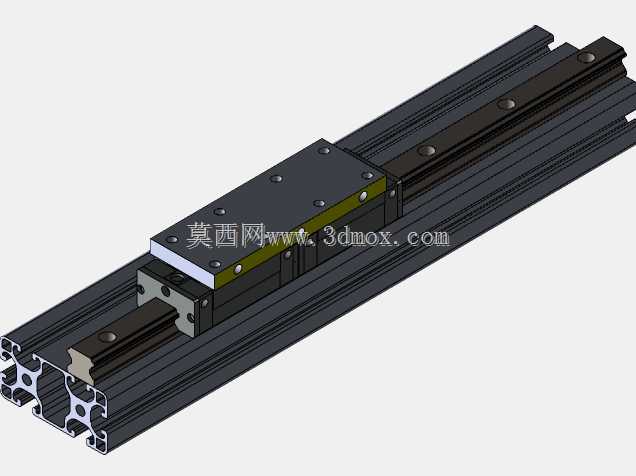

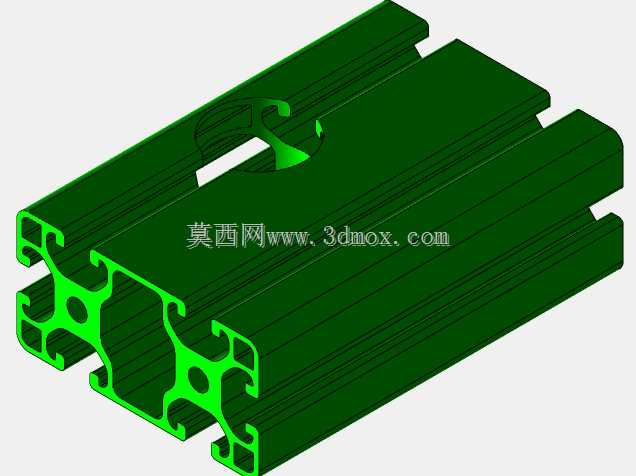

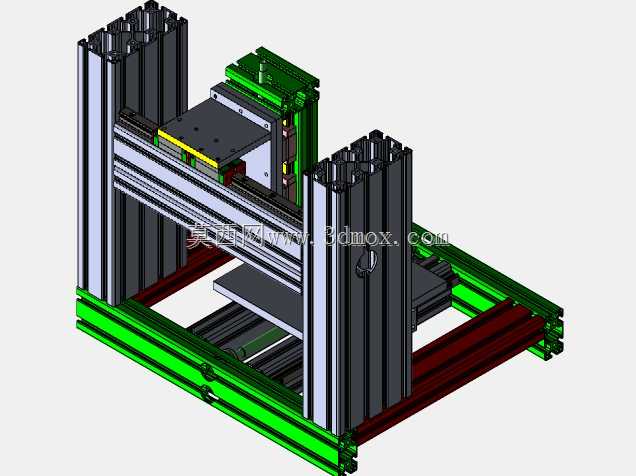

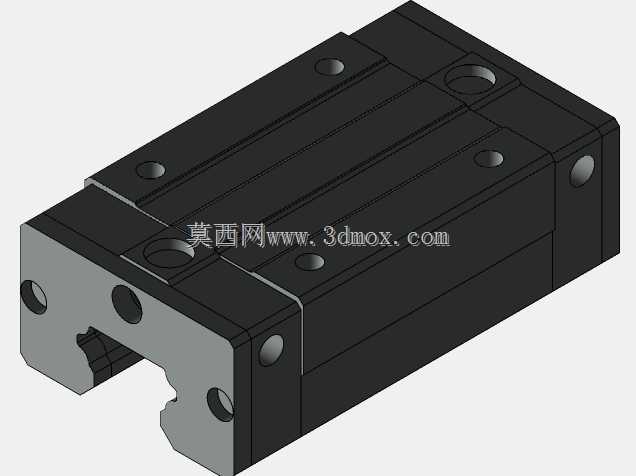

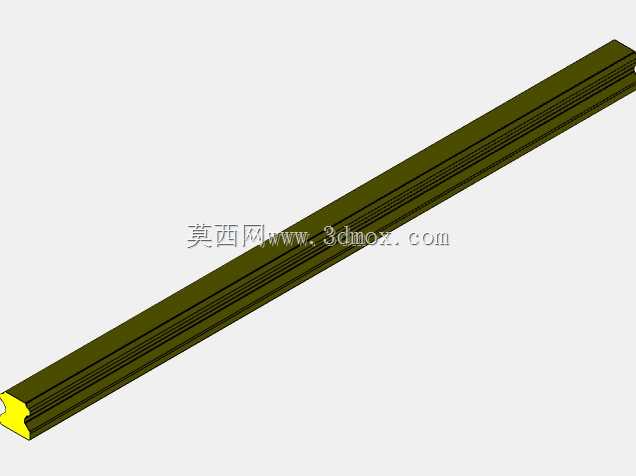

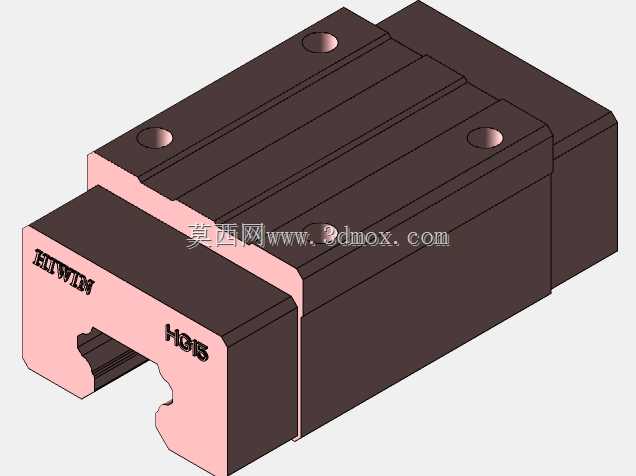

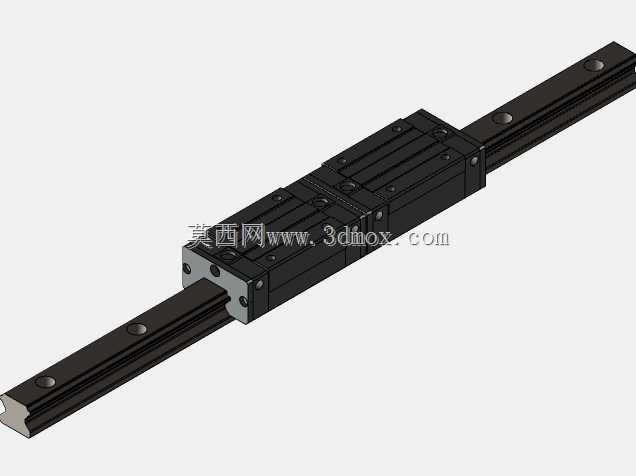

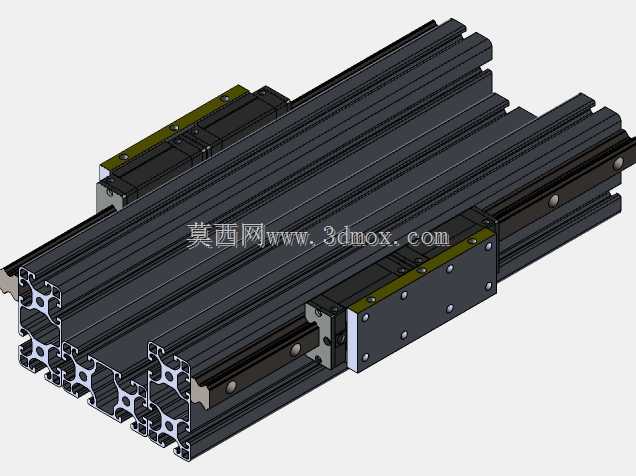

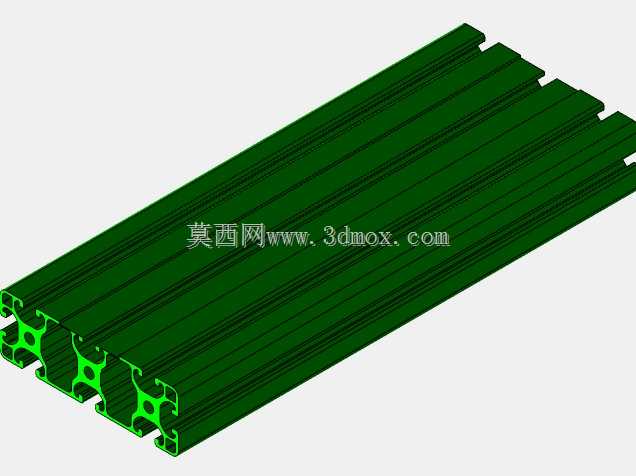

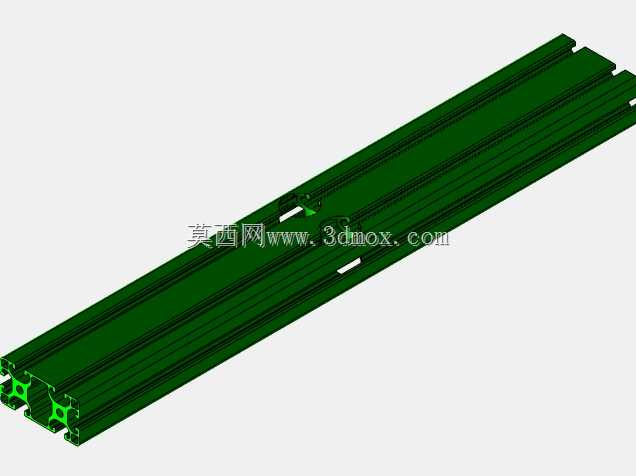

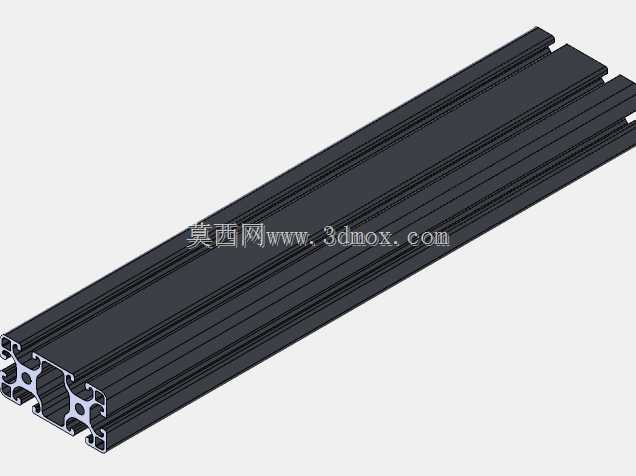

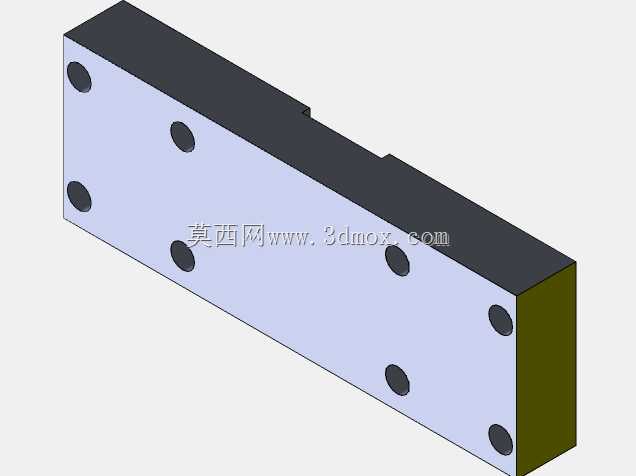

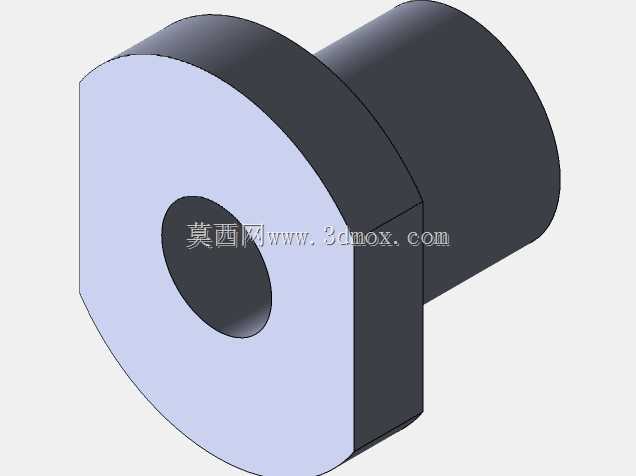

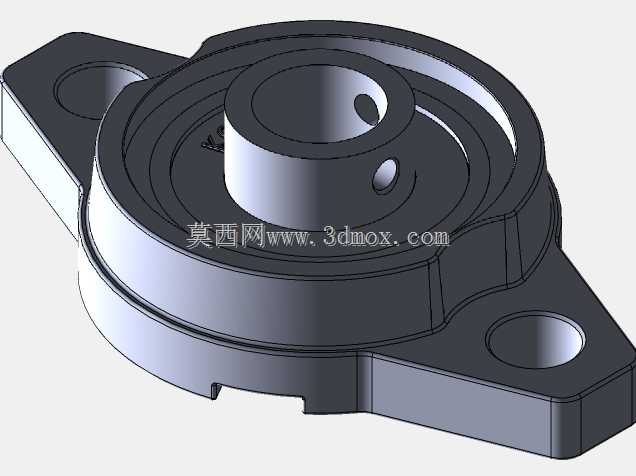

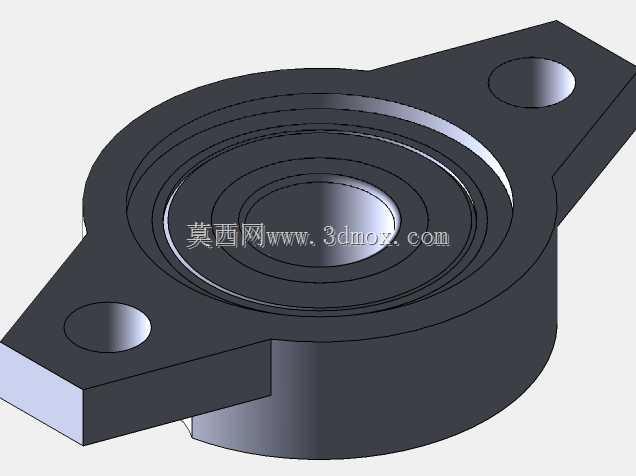

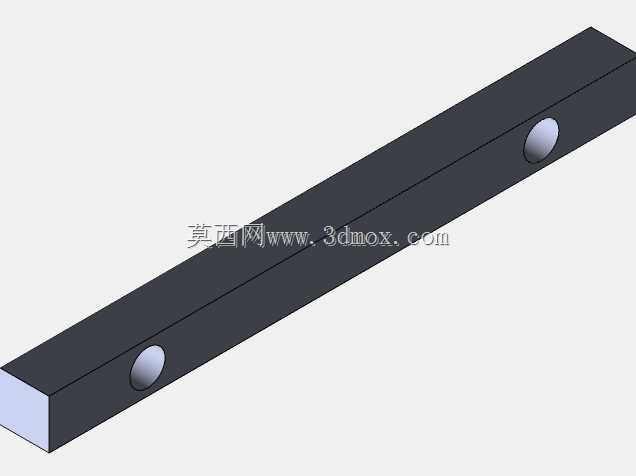

　　这套小型数控结构的有效加工行程为400mm×400mm，整体框架采用工业铝型材拼接搭建，这类结构在个人加工工坊、小型创客空间、教学实训场景中十分常见，主要用于软金属、塑料、木材等易切削材料的小尺寸零件铣削、雕刻、钻孔加工，也可作为小型点胶、涂覆、检测工序的运动承载平台使用。从结构设计逻辑来看，整体采用龙门式动梁布局，X轴方向的两根平行直线导轨布置在底部铝型材基座上，承载Y轴龙门的整体往复运动，Y轴导轨垂直安装在两侧立柱的铝型材立面上，带动Z轴安装板完成前后方向的进给，Z轴滑台则搭载主轴安装座完成上下方向的切削进给，这种布局的优势在于结构刚性分配均匀，安装调试难度低，铝型材的T型槽结构可以灵活调整各轴的安装位置，

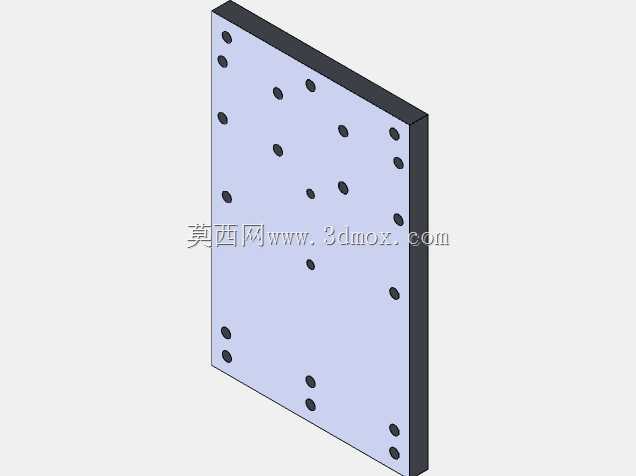

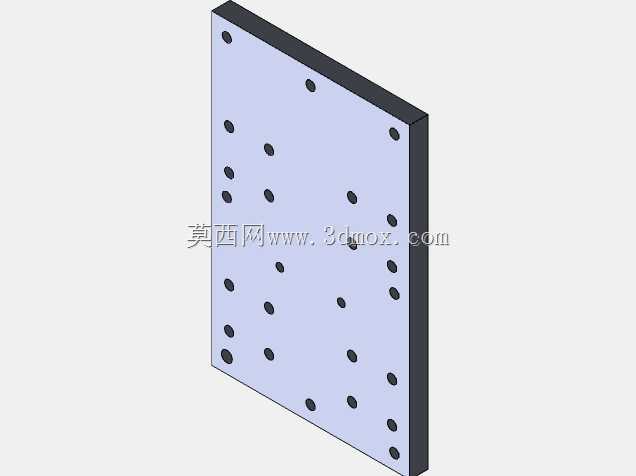

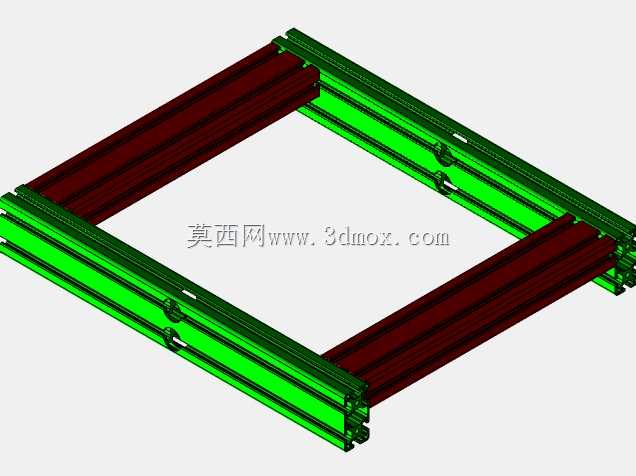

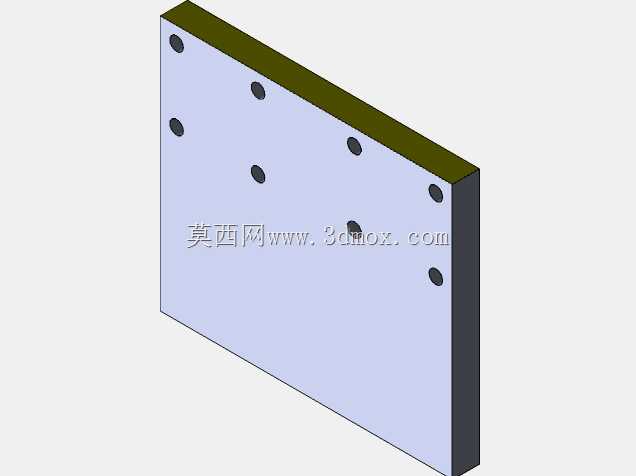

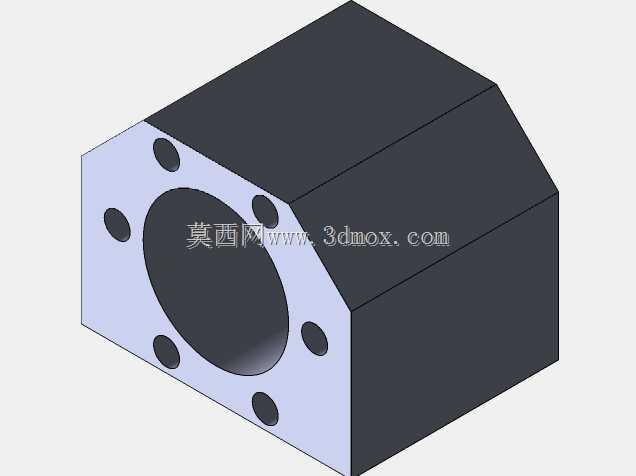

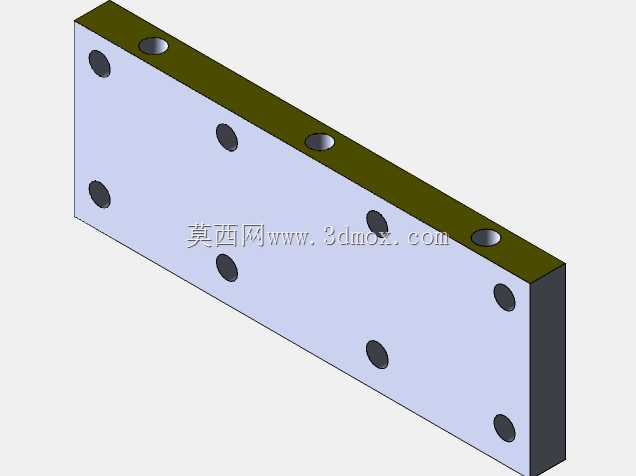

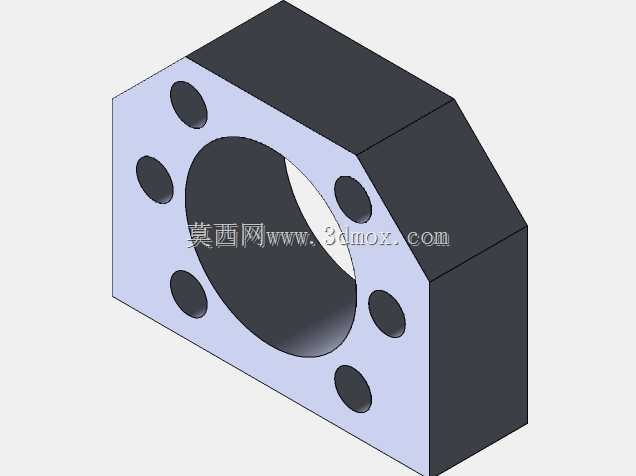

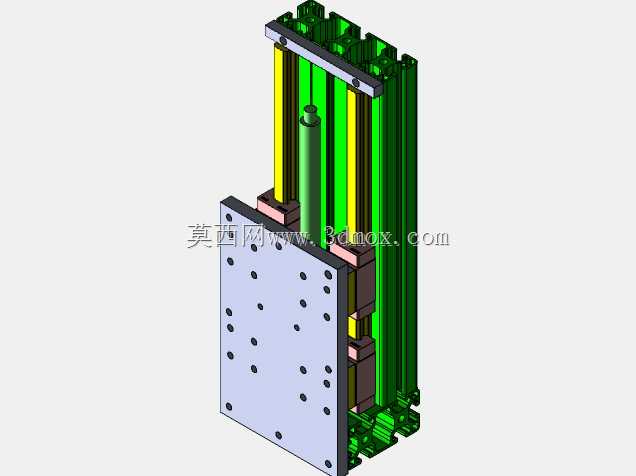

　　不需要额外做复杂的安装基面加工，大幅降低了搭建成本与装配门槛。在安装边界上，整体框架的外轮廓尺寸适配常规工作台面摆放，底部铝型材基座预留了充足的地脚安装孔位，可以直接固定在标准钳工工作台或者定制的设备机架上，不需要额外做大型混凝土基础，设备运行时的振动可以通过底部加装减震垫脚抵消，不会对周边精密检测设备造成干扰。各轴的传动部件安装空间都做了预留，既可以适配滚珠丝杠传动方案，也可以更换为同步带传动满足高速轻载的加工需求，导轨安装面都设计了可调式顶丝结构，装配时可以快速调整导轨的平行度与直线度，降低后期调试的工作量。Z轴滑台的安装板预留了通用主轴的安装孔位，可以适配不同功率的风冷、水冷雕刻主轴，也可以根据工序需求更换为点胶阀、

　　激光头等执行部件，拓展设备的使用场景。框架的铝型材连接处采用标准角件连接，不需要做焊接加工，后期如果需要调整行程或者更换部件，可以快速拆解重组，适配不同的加工需求，这种模块化的设计思路也方便使用者根据自身的加工需求对结构进行优化调整，比如加装防护挡板、集尘装置、冷却管路等附属部件时，都可以直接利用铝型材的T型槽进行固定，不需要额外在结构件上打孔焊接。在实际使用场景中，这类小型数控结构可以满足小批量定制零件的加工需求，比如手板件制作、工艺标牌雕刻、小型零件的钻孔攻丝等工序，相比大型工业机床，它的占地面积小，能耗低，操作门槛低，非常适合小型加工场景使用，同时结构的开放性好，教学场景下可以让学员直观了解三轴数控设备的运动原理、装配流程与调试方法，作为实训教具也有很高的实用价值。
