弧形弯轨带孔法兰式弯通护轨结构

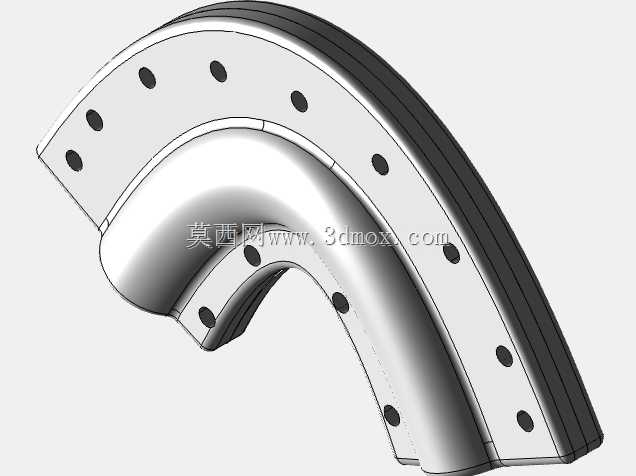

　　这套弧形弯轨结构主要面向输送线、移动导向机构以及设备弯道防护场景，在实际工程中常用于需要改变运动方向、限制侧向位移或承托柔性运行部件的位置。模型呈现的是一段近似九十度的弯通构件，外侧为连续弧形主体，内侧形成平滑过渡通道，两端及两侧布置有规则安装孔，能够与直线段导轨、支架或设备框架进行拼接。

　　从结构组成看，构件并非单一弯板，而是由内侧光滑弯面、外侧加厚护边以及两侧带孔法兰边共同构成。内侧曲面承担主要导向作用，表面连续无突变，可减少运行件在转向过程中的卡滞和冲击；外侧深色部分表现为加厚或包覆层，既提高弯道处的刚性，也能在受侧向力时提供约束。两侧法兰边上的孔位沿弧线均匀分布，孔间距保持一致，便于在装配时使用标准紧固件完成固定，也有利于后续分段更换。

　　设计这类弯轨时，首先要确定的是弯曲半径与通过件外形之间的关系。半径过小会使运动件在弯道处产生较大侧向压力，容易造成磨损、噪声甚至脱轨；半径过大则会占用更多设备空间，影响整机布局。模型中的弧形段采用较大过渡半径，说明其更偏向平稳导向而非紧凑转向。内侧通道宽度、外侧护边高度以及法兰边宽度之间需要保持合理比例：通道宽度决定允许通过的工件或链条尺寸，护边高度决定防脱能力，法兰边宽度则影响螺栓布置和连接强度。

　　安装边界方面，该构件依靠两侧法兰面与支撑结构贴合，孔位位于法兰边中部区域，装配时应保证支撑面沿弧线连续或在关键孔位处设置可靠垫块。若仅在两端固定，中部弧形区域在受载后可能出现外张或振动；若支撑过密，则会增加制造成本和安装工作量。工程布置中通常会在弯道入口、出口及弧段中部设置固定点，使受力能够分散到机架上。模型上的多孔设计也为不同长度支架、垫片和连接块提供了调整空间。

　　在输送设备里，这类弯轨可用于链条、滚轮、吊具或轻型工件的转向导向。弯道入口处通常承受直线运动带来的惯性力，出口处则需要保证运动件重新回到稳定方向，因此两端法兰边的定位尤其重要。三维建模时，弧面不能只做外观拉伸，需要关注内侧面、外护边和安装面的连续关系。若内侧导向面与外侧约束面不同心，运行间隙会在弯道不同位置发生变化，表现为一端过紧、一端过松，严重时会引起磨损集中。

　　该结构的外形特点是分层明确：银白色主体部分承担安装与导向，深色外层体现耐磨或加强区域。实际加工中，类似构件可采用钣金折弯、型材弯曲、焊接组合或机加工分段拼接等方式实现。若采用钣金方案，法兰边上的孔位应在折弯前或折弯后根据工艺能力安排，避免孔位因弯曲变形而错位；若采用焊接组合，则需控制内侧导向面的焊缝高度，防止凸起面影响运动件通过。对于磨损较严重的工况，外侧或内侧接触区可增加可更换耐磨条，使维护时不必整体拆卸弯轨。

　　从受力角度看，弯道段与直轨段的差异在于载荷方向不断变化。直轨主要承受垂直压力或单向侧向力，而弯轨还需承受转向产生的径向力。外侧护边在多数情况下是主要受力侧，因此其厚度、高度以及与法兰边的连接圆角不能过小。模型中护边与主体之间保留了较明显的过渡区域，这种处理有利于降低应力集中。法兰孔周围也应避免尖锐边界，若实际承受冲击载荷，可在孔边增加局部加强或使用加厚垫板。

　　尺寸校核时，不能只关注构件本身的弧长和宽度，还要考虑与其连接的直线段断面。两端接口的高度、厚度、孔距和导向面位置必须与直轨一致，否则在拼接处会形成台阶。运动件通过台阶时会产生周期性冲击，长期运行后容易造成螺栓松动和轨面磨损。若该弯轨用于自动化生产线，还应在弯道前后保留足够的直线导入段，使工件或链条在进入弯道前完成姿态稳定。

　　建模过程中，弧形孔位的阵列需要沿曲率方向布置，而不是简单直线复制。孔位与弧边的距离应保持一致，这样既能保证法兰边强度均匀，也能让紧固件安装空间充足。对于需要出工程图的场景，应重点表达弯曲半径、内宽、外护边高度、法兰边宽度、孔径与孔距，以及两端接口的相对位置。仅提供外观圆弧而不标注安装边界，会给后续加工和装配带来较大不确定性。

　　整体来看，该弯轨结构强调的是平稳转向、可靠固定和侧向防护。它适合布置在设备内部空间受限但又需要改变输送方向的位置，也可以作为移动式机构的弧形约束轨道使用。设计时应把运动件尺寸、转弯半径、接触材料、支撑间距和连接孔位统一考虑，使弯轨不仅在三维形态上连续，更能在实际运行中保持间隙稳定、装拆方便和磨损可控。
