三百毫米长行程直线滑动导轨组件

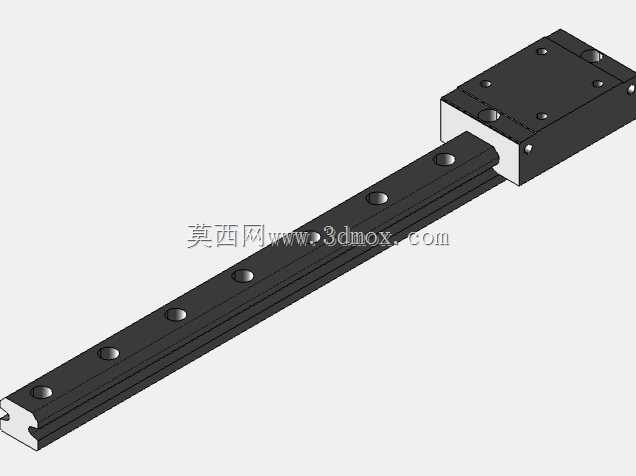

　　这套直线导向组件的整体导轨有效长度设定为300毫米，配套滑块可在导轨上实现240毫米的稳定直线行程，在非标自动化设备的直线进给工位、小型检测设备的平移载台、教学演示机构的滑动单元里都能适配。从实际装配边界来看，导轨本体沿长度方向等距加工了贯通安装孔，安装时可以直接从导轨顶面穿入内六角螺钉，将导轨整体锁附在设备安装基准面上，不需要在导轨侧面额外加工避让槽，对安装基面的加工要求仅为普通铣削平面即可，不需要额外做高精度研磨，中小设备的机架钣金或者铝型材台面都能满足安装基面要求。滑块部分采用方正的块状结构，侧面预留了负载安装的螺纹孔位，待拖动的工装板、检测探头支架、小型载物台都可以直接锁在滑块顶面，滑块和导轨配合的间隙经过设计预留，既可以保证滑动过程中不会出现径向窜动，也能避免配合过紧导致滑动卡滞。

　　在设计思路上，这款导轨没有采用重型滚柱直线导轨的复杂结构，而是偏向轻载滑动导向的定位，针对的是负载不大、进给速度平稳、不需要超高重复定位精度的工位，比如小型流水线的挡料机构平移、实验设备的试样推送、3D打印设备的辅助轴导向，这类场景不需要承受大的倾覆力矩，也不需要承受数十公斤的重载，简化的导轨截面既降低了零件加工的难度，也让整体装配后的维护难度大幅降低，日常使用时只需要在导轨接触面定期涂抹润滑脂，不需要复杂的预紧调整工序。导轨的截面采用凹槽式导向结构，两侧的导向边可以约束滑块四个方向的自由度，仅保留沿导轨长度方向的移动自由度，滑块运行到行程两端时，可以在导轨两端加装限位挡块，避免滑块脱出导轨，240毫米的有效行程刚好覆盖绝大多数小型工位的进给需求，剩下的导轨两端长度用来布置安装固定孔，保证导轨两端锁附后不会出现悬臂翘曲的问题。

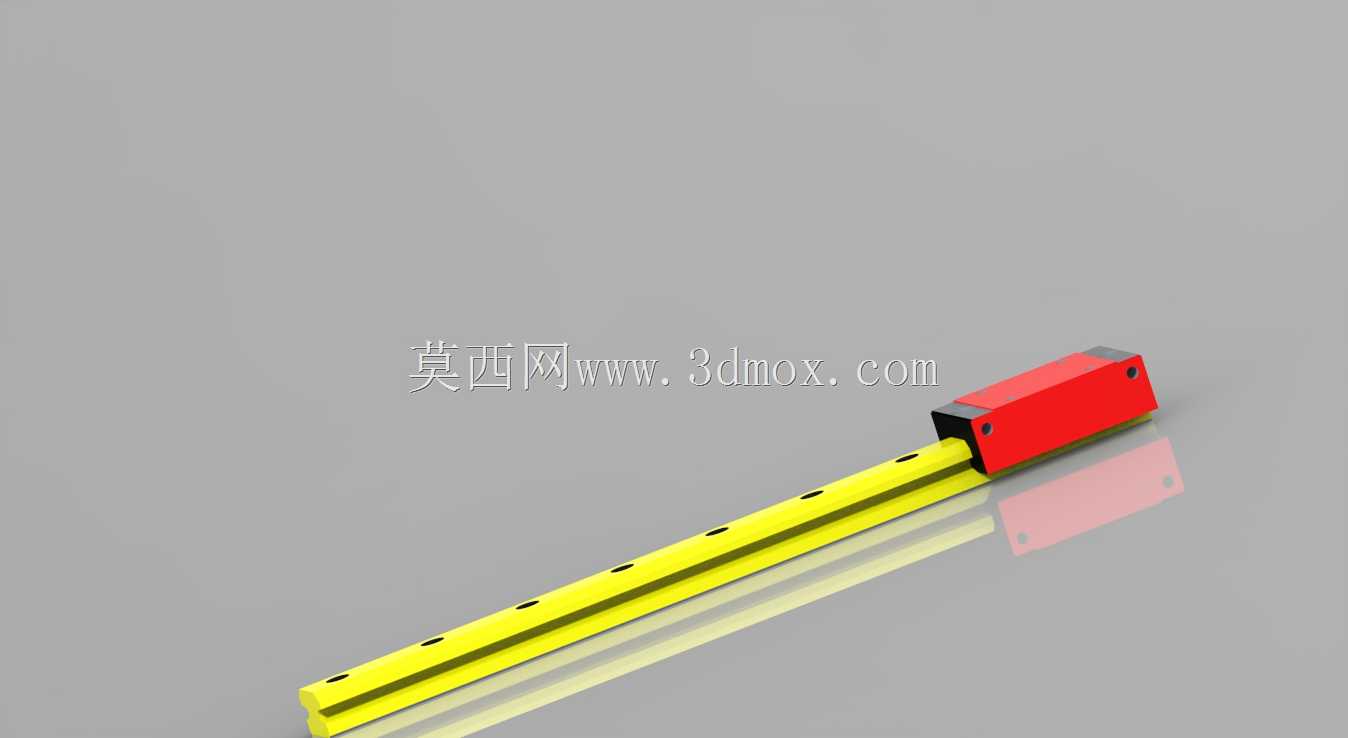

　　从实际选型的角度来看，这类轻载直线导轨在设计时首先要确认安装空间的长度方向余量，300毫米的导轨总长度要求设备安装位的轴向预留尺寸不能小于310毫米，两端要留出螺钉装入的操作空间，宽度方向上滑块的整体宽度远小于常规同行程的工业直线导轨，对设备内部的横向空间占用很小，很多布局紧凑的桌面级设备、台式检测仪器都可以放下。导轨上的等距安装孔孔位经过规整排布，孔间距统一，在做安装基面的螺纹孔加工时，可以直接按孔位坐标批量钻孔攻丝，不需要逐个换算尺寸，装配工人锁螺钉时可以按顺序从导轨中间向两端逐次锁紧，避免导轨因为锁紧顺序不当出现弯曲变形，保证导轨的直线度符合使用要求。滑块的红色端盖部分在结构上可以起到防尘和限位缓冲的作用，滑动过程中端盖可以把导轨表面的大颗粒杂物刮除，避免杂物进入滑块和导轨的配合面造成划伤，端盖和导轨端面的接触位置可以粘贴缓冲泡棉，滑块移动到行程端点时不会产生刚性撞击，降低工位运行的噪音。

　　在不同的应用场景里，这款导轨的适配方式也很灵活，驱动侧可以搭配微型同步带轮、小型气缸或者丝杆来带动滑块移动，导轨本身只承担导向承载的作用，不需要承担驱动传力的功能，所以驱动元件的选型可以根据工位的进给速度、推力需求独立选择，不会和导轨的结构产生干涉。比如在小型物料分拣工位里，可以用薄型气缸连接滑块，带动拨杆在导轨上往复移动，完成物料的分流推送，导轨承受拨杆推送物料时的侧向反力，保证拨杆的移动轨迹始终保持直线，不会出现推送偏移卡料的问题。在视觉检测的平移工位里，可以把工业相机支架固定在滑块上，用步进电机配合同步带带动滑块沿导轨移动，对不同位置的产品进行逐点拍摄，导轨的导向精度完全可以满足视觉拍摄的位置一致性要求，不会因为滑块移动过程中的上下跳动导致画面失焦。整套组件的结构拆分清晰，导轨和滑块为两个核心独立零件，没有多余的复杂细碎部件，在做三维结构设计时可以直接把整套导轨组件导入设备总装体，按照安装孔位匹配基面上的螺纹孔，不需要再对导轨本身做二次修改，就能完成工位的导向机构布局，大幅缩短非标设备的结构设计周期。
