阶梯传动主轴精密机械零件结构

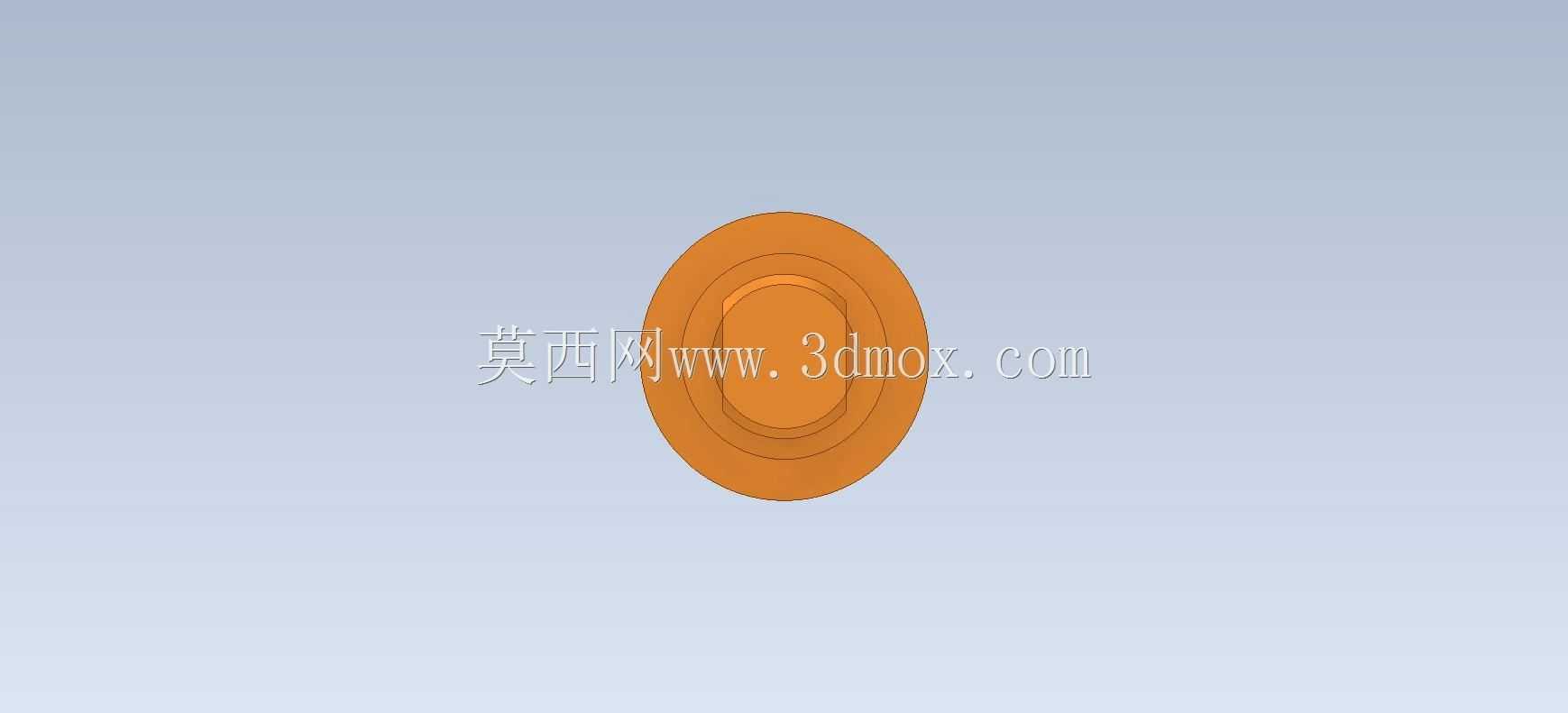

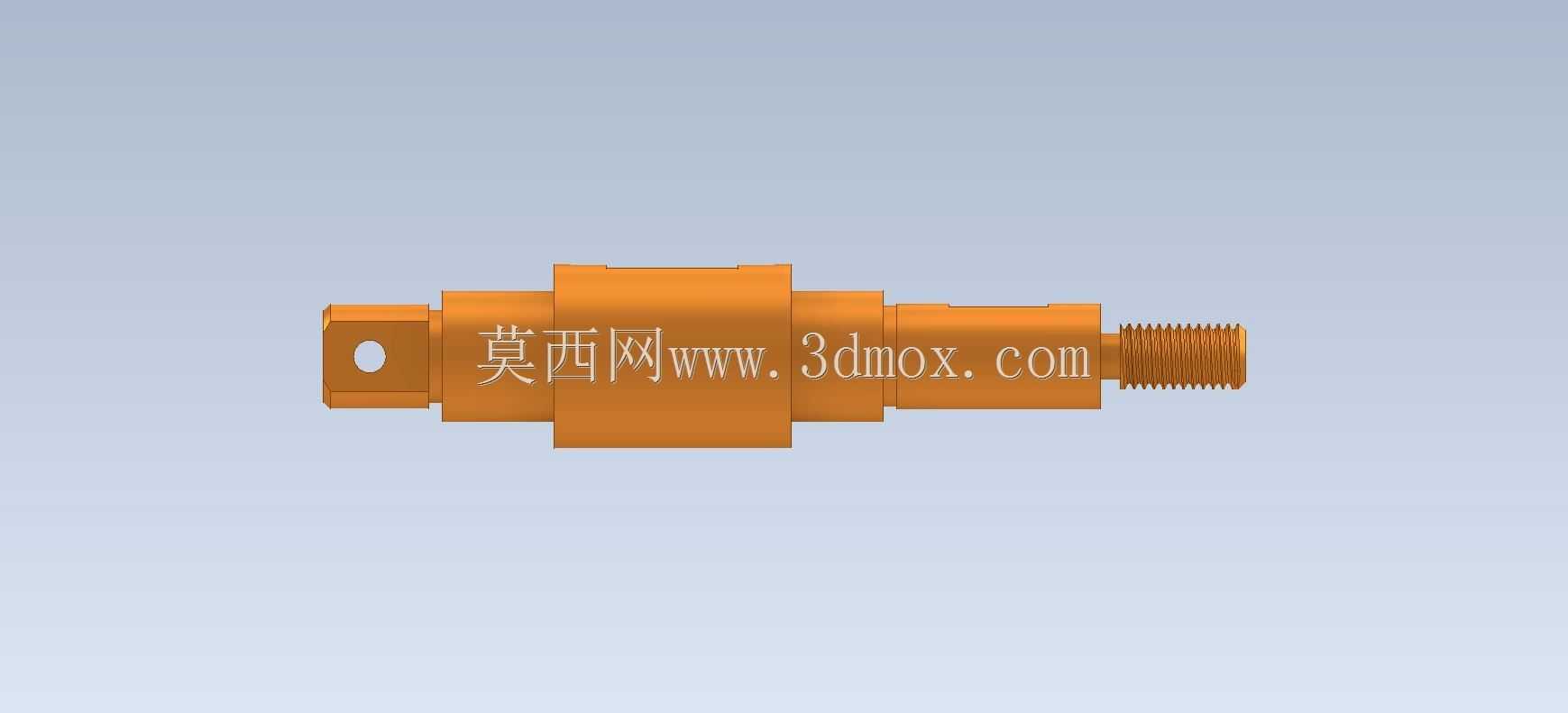

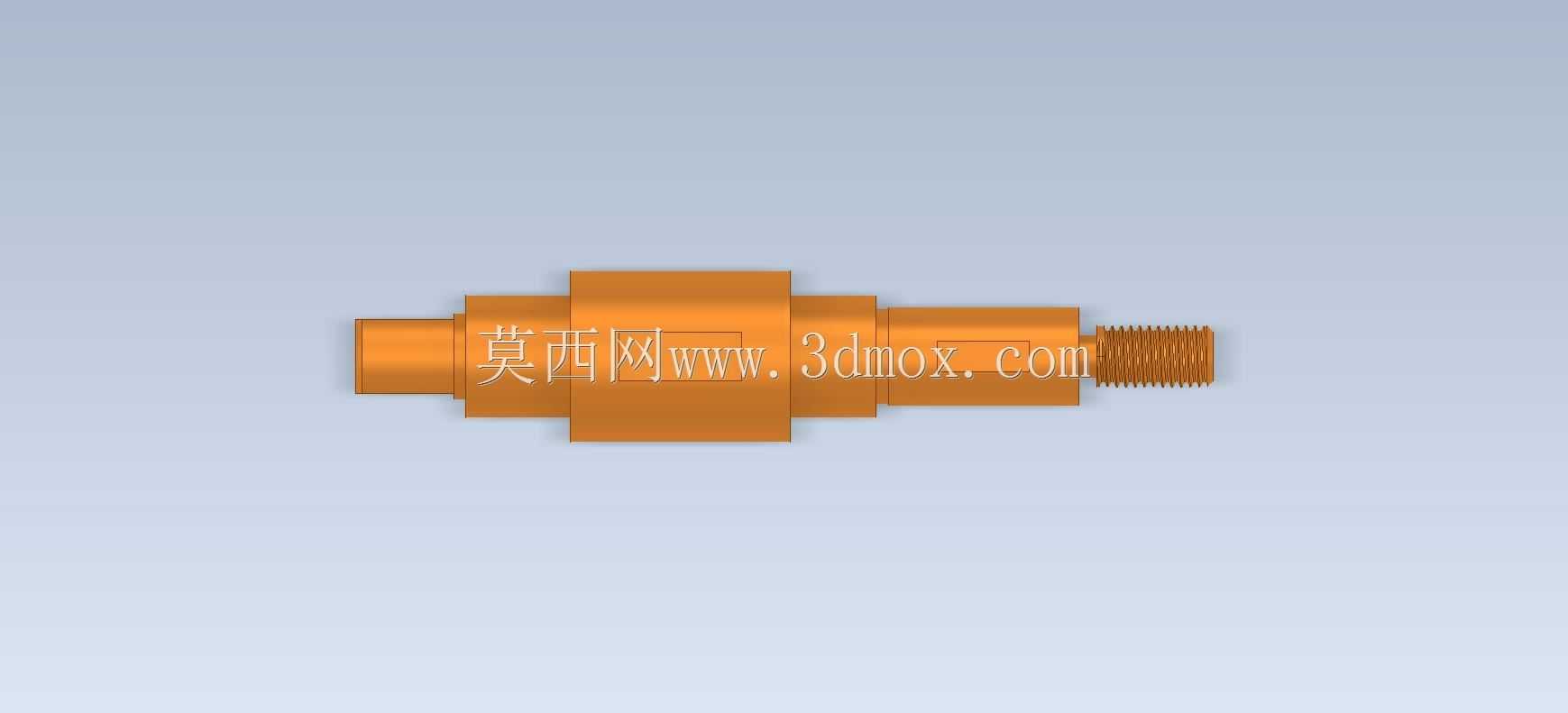

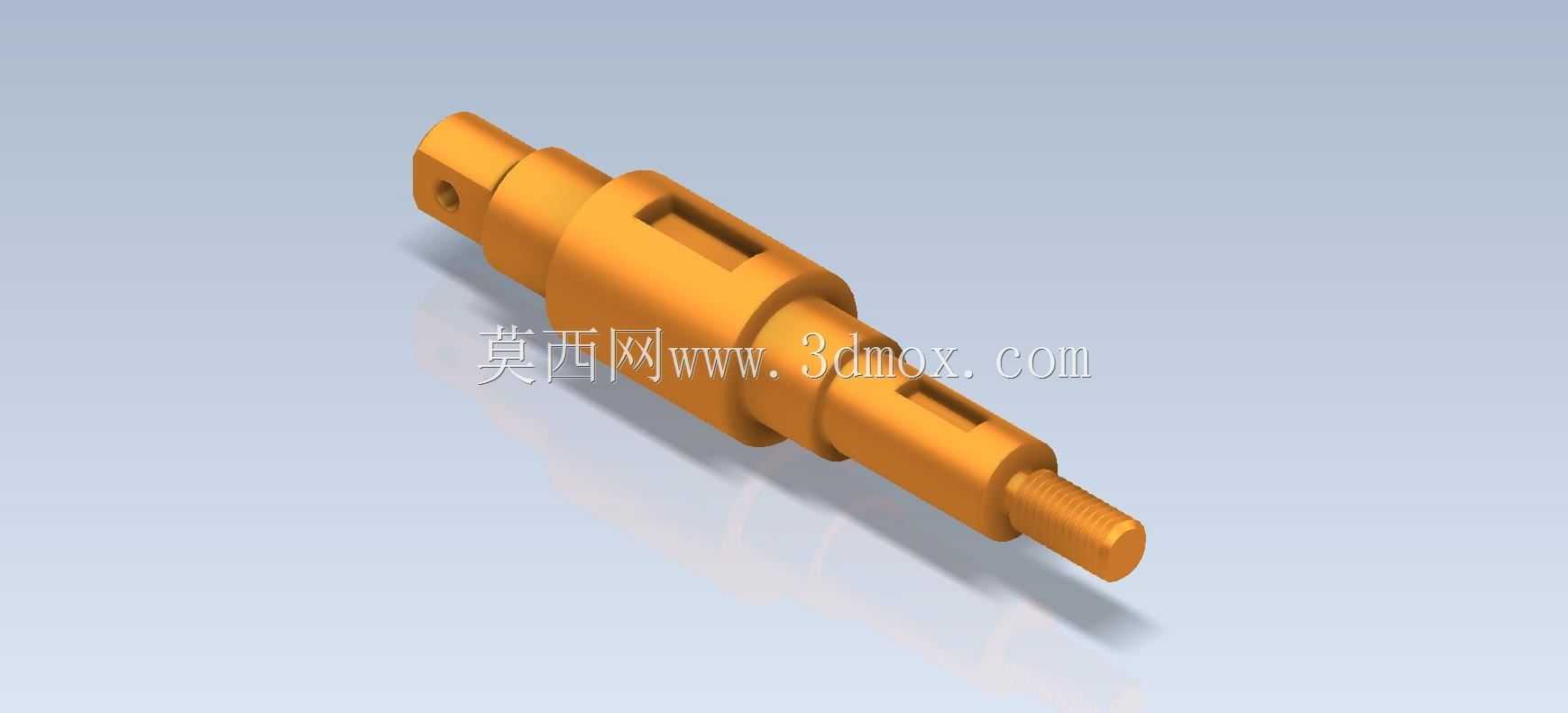

　　在常规中小型传动设备的布局里，这类多段阶梯轴往往承担着把动力从输入端平稳传递到执行端的核心作用，常见于小型减速机构、工装夹具驱动单元、轻工输送设备以及教学实训用的传动演示台。轴体本身不是单一光杆，而是沿着轴向依次布置了不同直径的圆柱段，每一段直径的变化都对应明确的装配关系：较粗的中段一般用来安装传动轮、联轴器或者齿轮，轴肩在这里直接充当轴向定位面，装配时零件推靠到轴肩就可以确定轴向位置，不需要额外反复测量间距，既简化了装配工序，也能在运转时承受齿轮或带轮传来的轴向窜动力。

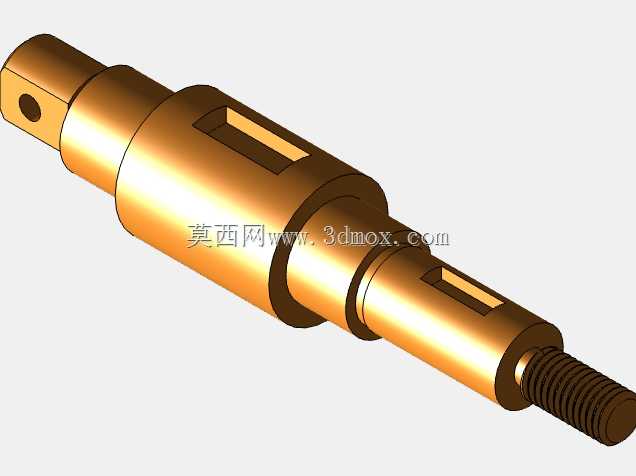

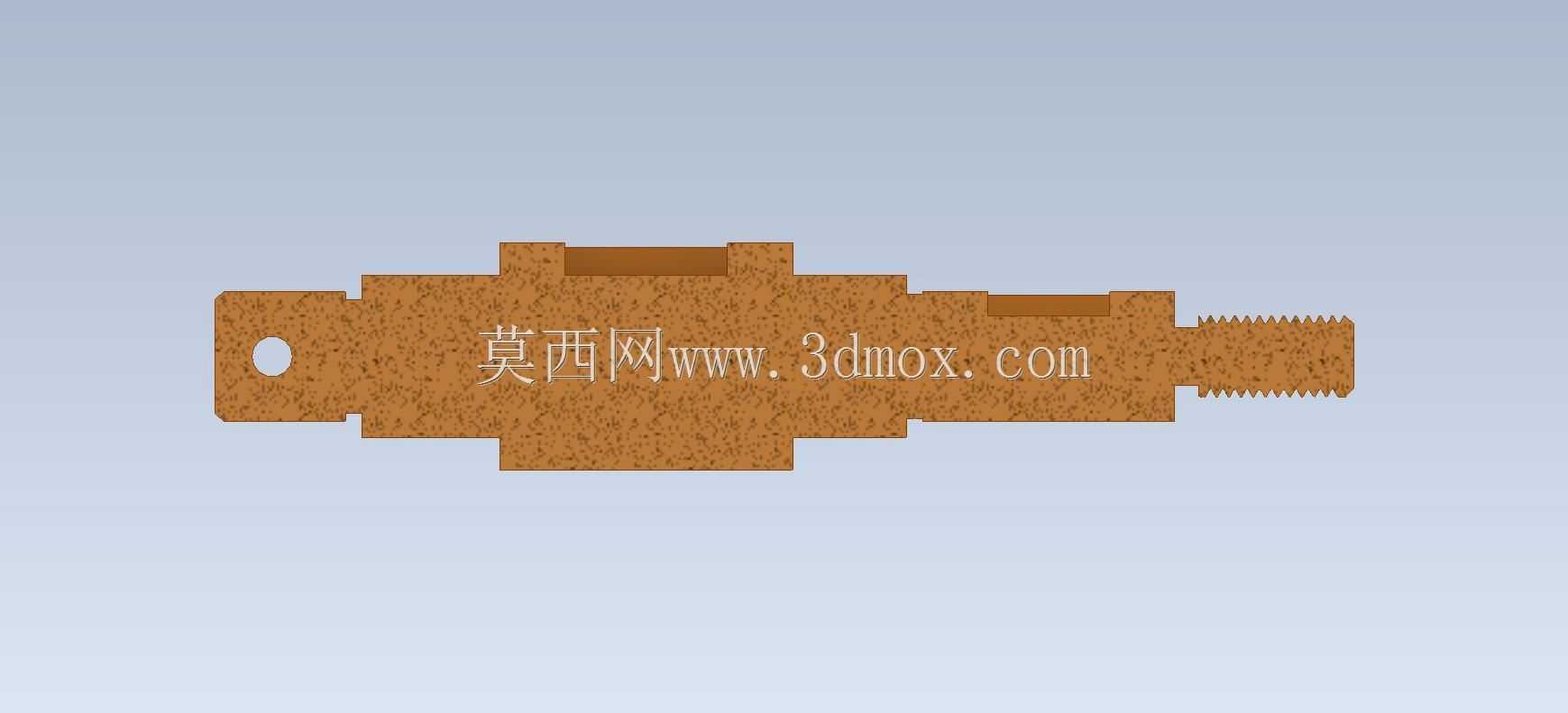

　　从结构细节来看，轴上开设的两处平键槽是扭矩传递的关键位置，键槽宽度和所在轴段直径按照常规传动配合比例设定，装入普通平键之后，轮毂和轴之间就可以通过键的侧面挤压来传递旋转扭矩，避免轴和轮件之间出现相对打滑。键槽的轴向长度没有贯通整个轴段，两端留出的实体部分可以限制键的窜动，也保证了轴段在开槽位置依旧保留足够的抗弯截面面积。轴的一端加工出外螺纹段，这部分通常配合圆螺母或者锁紧螺母使用，把套在轴上的轴承、挡圈、传动轮沿轴向压紧，抵消设备启停瞬间产生的轴向冲击力；另一端的小直径端头则往往作为定位端，伸入支座的衬套孔或者轴承内孔，完成整根轴的径向支撑定位。

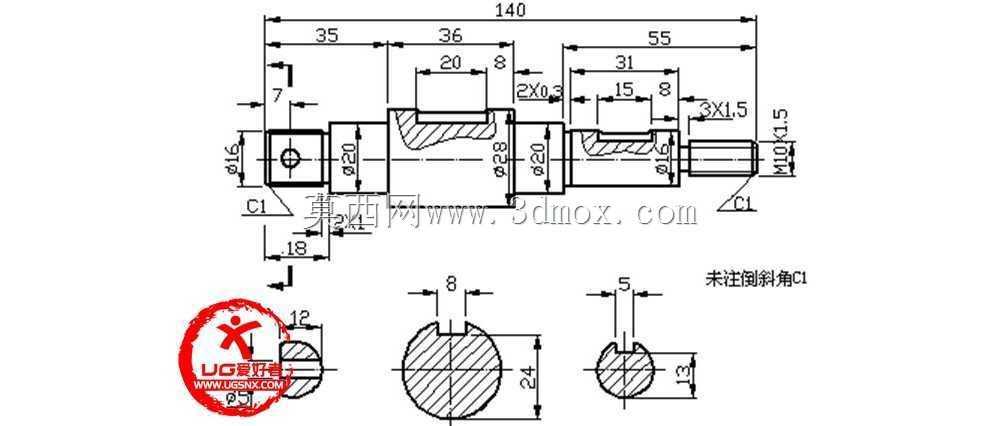

　　设计这类轴的时候，首先要敲定的是各轴段的直径梯度，相邻轴段的直径差不能过小，否则轴肩高度不足以挡住轴承内圈或者轮毂端面，定位会失效；但直径差也不能过大，不然轴径突变位置会形成严重的应力集中，在反复交变载荷下容易从台阶根部萌生疲劳裂纹。实际建模时每一处轴肩都要根据配合零件的倒角尺寸匹配对应的过渡圆角，圆角半径既要小于相配零件的倒角，保证零件能贴紧轴肩端面，又要尽可能取偏大值来降低应力集中系数。轴的总长需要和两侧支撑座的安装间距严格匹配，两端支撑轴承的跨距决定了轴的挠曲变形量：跨距过大时，轴在传递扭矩的同时受径向载荷会出现中部弯曲，轻则导致齿轮啮合偏载、带轮跑偏，重则造成轴和密封件之间异常磨损；跨距过小则会让支撑轴承排布过于紧凑，后续拆装维护时没有足够操作空间。

　　现场安装时，整根轴从一侧支座的轴承孔穿入，依次套入挡圈、传动件、另一侧轴承，最后在螺纹端旋入锁紧螺母锁定轴向位置，轴上所有配合面按照传动需求区分公差等级：和轴承内孔配合的轴段选用过渡配合，保证轴承内圈和轴同步转动且不会松旷；和齿轮、带轮轮毂配合的轴段选用稍松的过渡配合，方便车间压装或者拆卸；螺纹段则保留普通紧固螺纹公差，方便螺母反复拆装调整。轴端的中心孔在加工阶段是工艺基准，车床加工外圆、磨床精磨配合面时都依靠两端中心孔顶持定位，保证各段圆柱的同轴度，让轴在高速旋转时不会出现过大的径向跳动。这类轴的结构没有复杂异形曲面，全部由回转体特征、键槽切除特征和螺纹特征构成，非常适合轴类零件建模练习，通过搭建这个模型可以完整掌握阶梯轴的分段逻辑、定位面设计、扭矩传递结构的工程思路，理解每一处几何形状背后对应的装配和受力需求，而不是单纯绘制回转外形。
