交流稳压器用三工位连接夹具结构设计

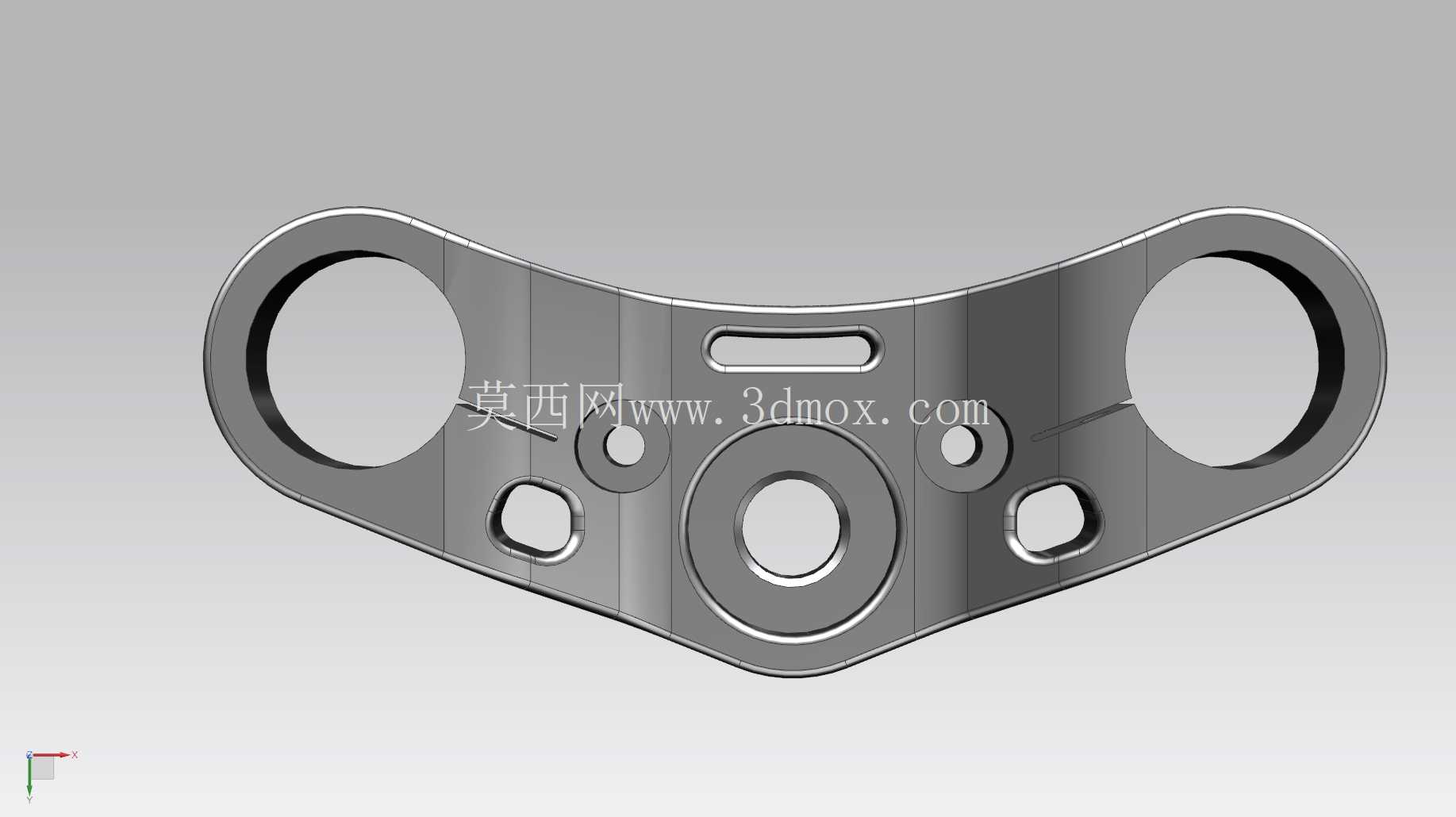

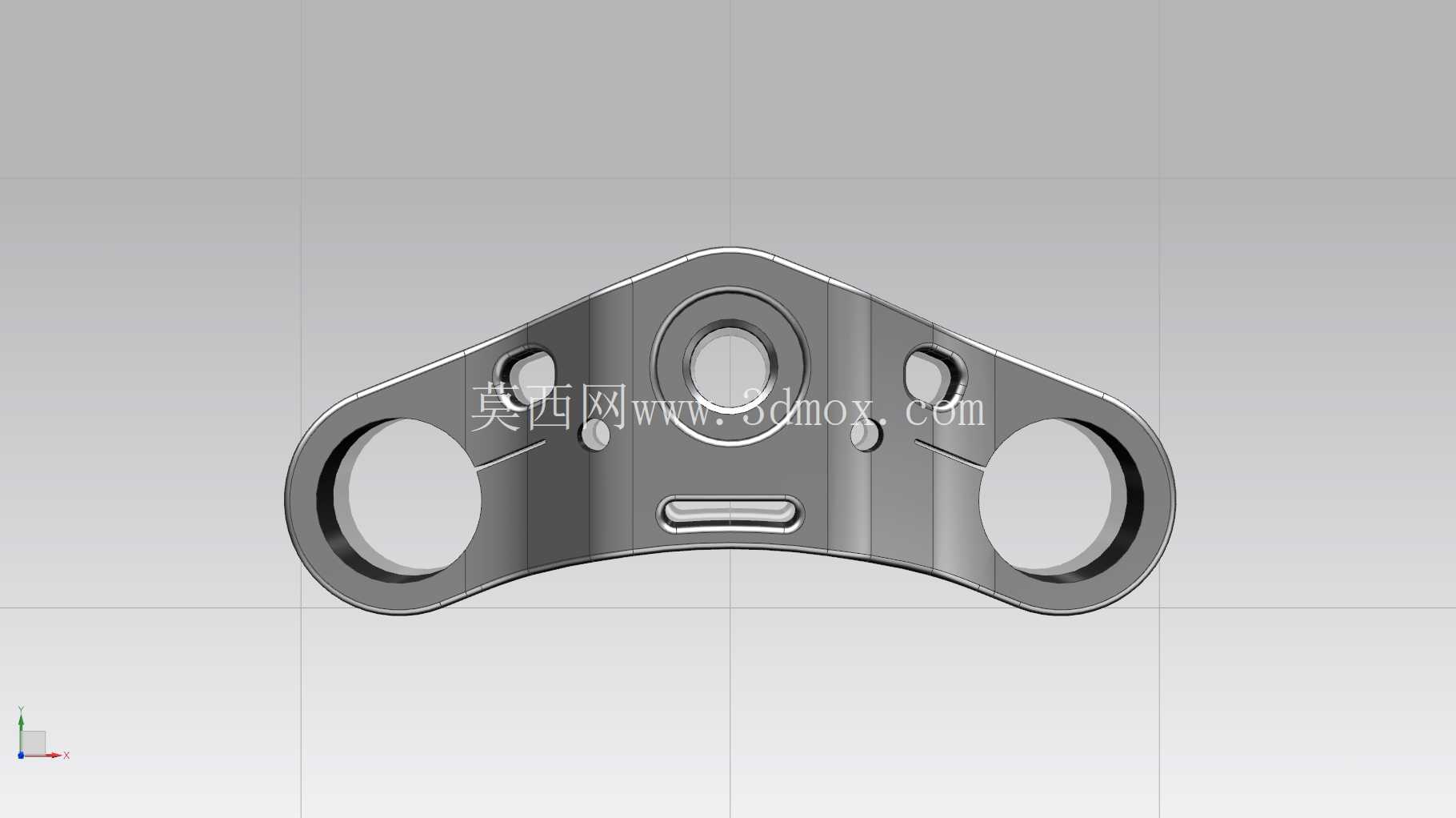

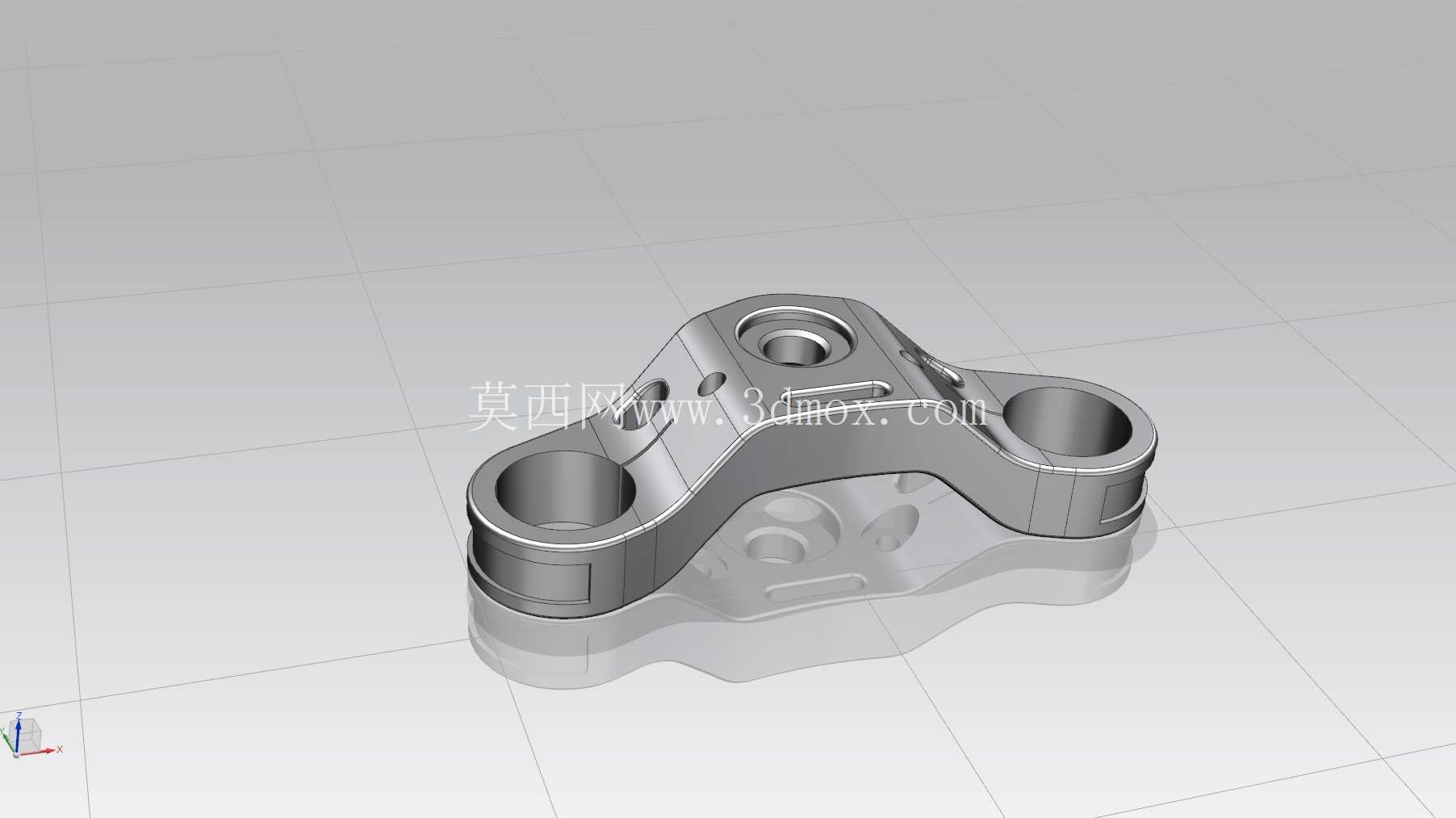

　　在交流稳压器的整机装配与内部组件固定工序中，这类三工位连接夹具承担着多组绕组引出端、调压模块接线端的同步定位与刚性连接作用，区别于单点位固定件，它能在紧凑的设备内腔空间里同时完成三个独立接线点位的位置约束，避免稳压器运行过程中因电磁振动、温度形变带来的接线端松脱、位移偏差问题，是中小功率交流稳压器内部接线端固定的核心结构件之一。从实际装配场景来看，这类夹具通常安装在稳压器铁芯组件旁侧的绝缘安装板上，三个同轴度要求较高的筒状安装孔分别对应三相绕组的引出接线柱，孔位内壁预留的环形槽是用来嵌入绝缘衬套的，避免金属夹具与带电接线柱直接接触造成爬电风险，中间的基体部分做了镂空减重设计，既减少了金属材料的用量，

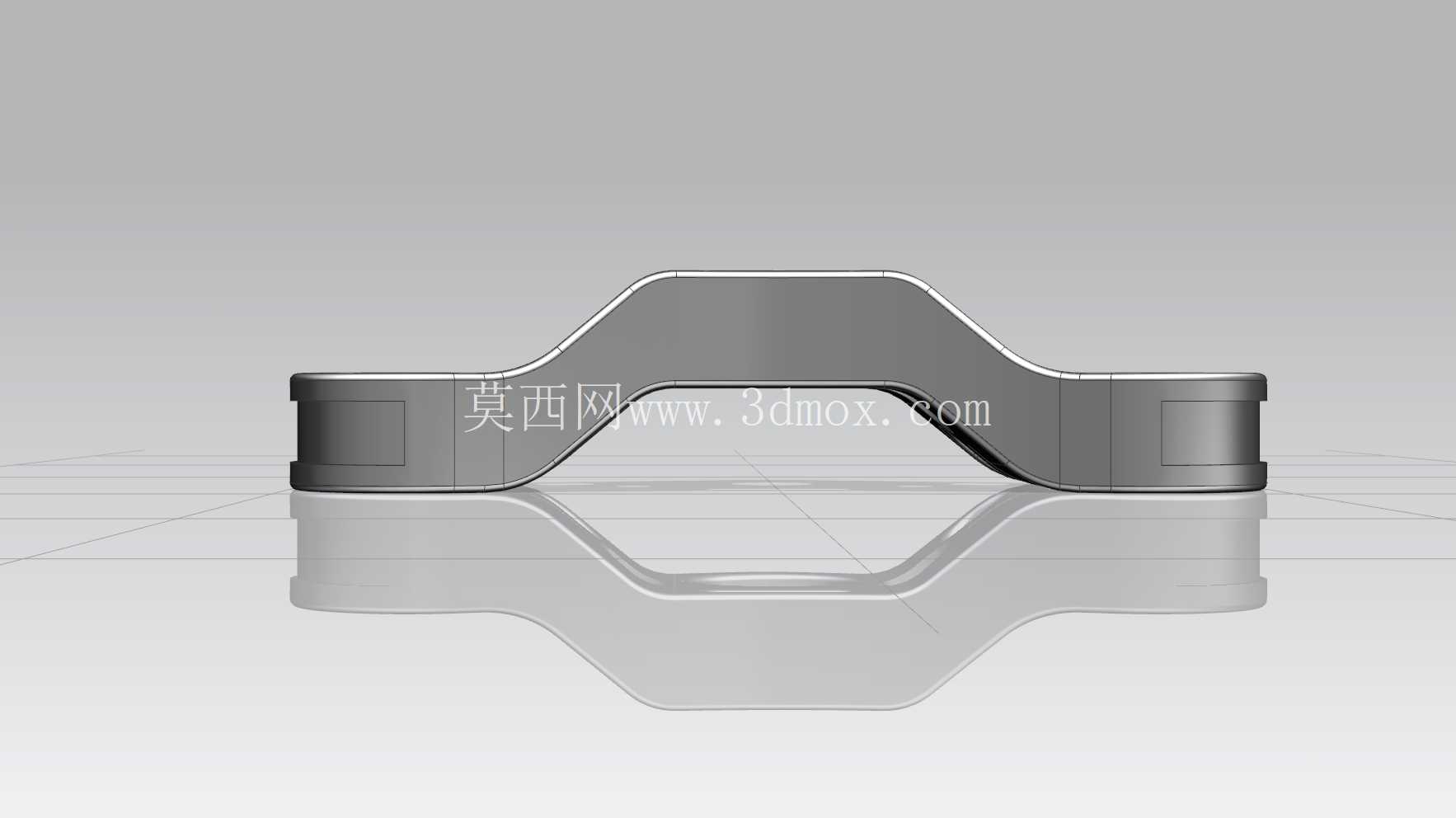

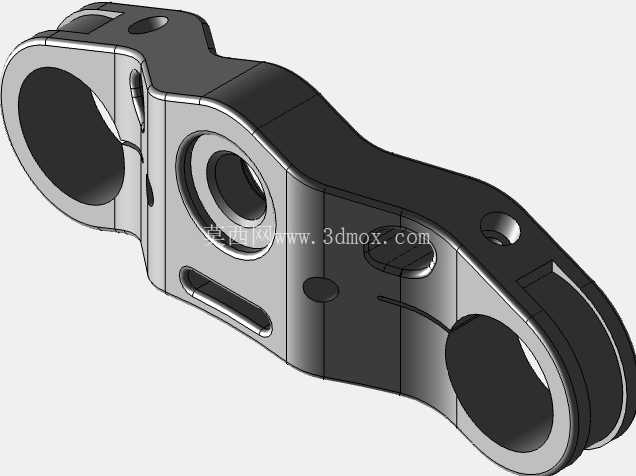

　　也能给接线端的散热留出足够的空气流通间隙，避免长期运行时局部积热加速绝缘层老化。设计这类夹具的时候，首先要匹配对应型号稳压器的内部安装边界，三个安装孔的中心距必须严格匹配三相接线柱的排布尺寸，公差控制在±0.1mm以内，否则装配时会出现接线柱无法顺利穿入、强行装配导致绝缘衬套破损的问题；夹具本体的厚度要结合安装空间的垂向间隙确定，既要保证足够的结构强度，承受接线端子的锁紧力矩不发生形变，也不能超出安装腔的垂向尺寸边界，避免与上层的调压控制板发生干涉。从结构细节来看，夹具两端的安装孔做了外翻的加强边设计，相比等壁厚的直筒结构，这种设计能在不增加整体壁厚的前提下提升孔位的抗形变能力，在接线螺母锁紧时，

　　孔口位置不会因为局部应力集中出现开裂、变形的问题；中间基体上的两个小孔是用来穿装固定螺丝的，孔位周边做了沉台设计，螺丝锁紧后螺帽不会突出基体表面，避免与周边的导线、绝缘件发生刮蹭。实际选型应用时，这类夹具的材质通常选用压铸铝合金，兼顾结构强度与轻量化需求，表面做阳极氧化处理提升绝缘性能与耐锈蚀能力，适配稳压器内部长期温热、存在电磁环境的使用场景；安装时需要先在三个筒状孔内嵌入适配厚度的绝缘胶木衬套，再将夹具整体对准三个接线柱就位，之后穿入两侧的固定螺丝将夹具锁紧在安装板上，最后再完成接线端子的锁紧固定，整个装配流程不需要额外的辅助定位工装，依靠夹具本身的尺寸精度就能保证三个接线点位的位置度符合装配要求。不同于普通的平板式固定件，

　　这种一体化三工位结构省去了三个独立固定件分别定位、调整位置的工序，能大幅提升稳压器整机装配的效率，同时一体化结构的整体刚性更好，在稳压器长期运行产生的微幅振动下，不会出现单个固定件松脱移位的问题，能有效降低设备后期的接线故障概率。在建模设计阶段，需要重点校核三个安装孔的同轴度、孔中心距的形位公差，同时要验算夹具在承受接线端子最大锁紧力矩时的结构形变，确保最大形变位置的位移量不超过0.05mm，避免因为夹具形变导致接线柱出现额外的应力，长期受力出现断裂隐患；另外基体部分的镂空结构要做圆角过渡处理，避免尖角位置的应力集中，同时镂空的尺寸不能过大，要保证基体本身的抗弯强度满足安装后的受力要求，避免安装后夹具出现中部下弯的形变问题。从安装边界来看，这类夹具的外侧轮廓要与周边的铁芯、绕组、控制板保持至少3mm的安全间隙，避免设备运行过程中因为热胀冷缩出现部件间的摩擦、干涉，同时夹具的固定螺丝孔位置要与安装板上的预置螺柱精准对位，不能出现偏位导致装配时需要强行掰动夹具就位的情况。
