1206规格t130型陶瓷电容器三维结构

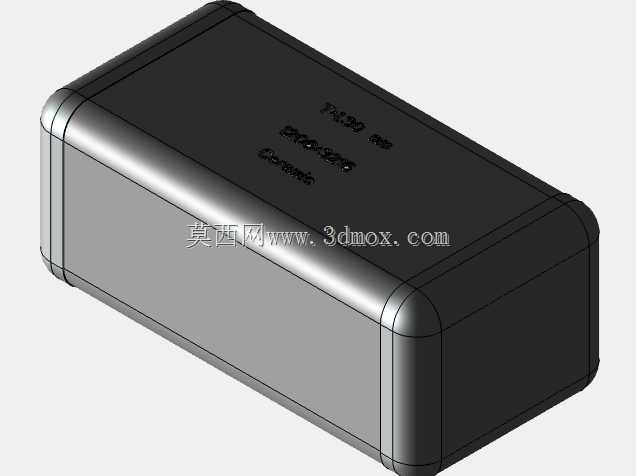

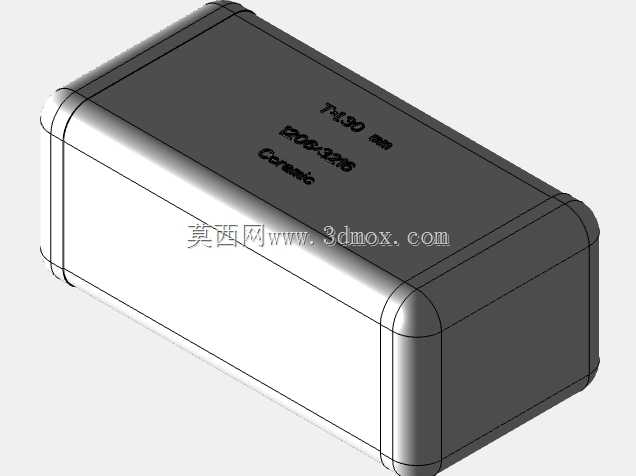

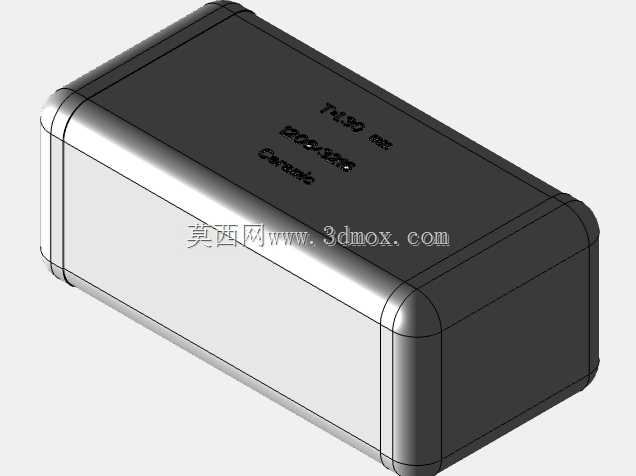

　　做消费类电子、工业控制板卡的PCB布局时，1206封装的陶瓷电容是绕不开的基础元件，这次还原的t130规格陶瓷电容结构，完全按照实际量产元件的尺寸公差做的建模，没有刻意做理想化的直角处理，所有棱边都保留了实际陶瓷元件烧结后形成的微小圆角，避免后续做装配干涉检查时出现理论模型和实物不符的问题。很多刚入行的结构工程师做PCB堆叠时，容易忽略贴片电容的实际高度边界，只看封装库给出的标称尺寸，实际这款t130规格的电容，本体高度是严格控制在对应标称值的上偏差范围内，建模时特意把顶面丝印的字符位置、字体大小都按照实物丝印的比例做了还原，不是随便贴的示意文字，后续做产品外观透明件的可视化渲染时，不会出现元件标识失真的问题。从应用场景来说，

　　这类陶瓷电容常用在交流稳压回路的滤波、退耦位置，也会在电源输入端口做高频干扰抑制，相比小封装的0805、0603电容，1206封装的电容能承受更高的纹波电流，在工业级交流稳压设备的控制板上，经常会布置多颗该规格电容做分级滤波，靠近功率器件的位置布置时，要注意电容本体和周边功率器件的散热间隙，建模时预留的安装边界完全符合SMT贴片的工艺要求，焊盘位置的对应关系严格匹配标准1206封装的钢网开口尺寸，不会出现模型导入PCB软件后和封装库不匹配的问题。设计这个模型的时候，没有把陶瓷本体和端电极拆成过于细碎的曲面，整体做了合理的曲面合并，导入不同三维软件时不会出现破面问题，端电极的厚度按照实际电镀层加基底的尺寸做了设置，做热仿真分析时，

　　可以直接给不同部位赋予对应的材料属性，陶瓷本体的介电常数相关的结构特征也做了对应体现，不需要使用者再重新拆分零件。很多工程师在做整机装配的BOM可视化展示时，经常遇到电容模型比例失调的问题，要么是本体做的过薄，要么是端电极尺寸不对，这个模型在建模初期就对照了三家不同厂商的同规格元件实测尺寸，取了公差带的中间值做结构，既不会因为尺寸取最小值导致干涉检查漏判，也不会因为取最大值导致布局时空间浪费。在交流稳压器的控制回路里，这类电容的安装位置通常靠近整流桥或者调压模块，周边会有走线的铜箔和其他无源元件，模型的外形没有做多余的装饰性结构，完全还原实物的长方体形态，顶面的标识字符做了浅浮雕效果，和实际激光丝印的凹凸感一致，做产品爆炸图展示时，

　　能清晰区分不同规格的电容元件，不会出现所有电容外观千篇一律的问题。做安装边界校核的时候，要注意电容两端的焊盘外侧需要预留至少0.5mm的工艺间隙，避免过波峰焊或者回流焊时出现连锡问题，模型的端电极端面位置刚好对齐标准焊盘的内侧边缘，导入装配环境后可以直接作为定位基准，不需要额外调整坐标。另外考虑到部分设备会做灌封处理，模型的所有表面都做了连续曲面处理，划分网格做灌封胶的应力仿真时，不会出现网格畸变的问题，陶瓷本体和端电极结合的位置做了微小的圆弧过渡，还原了实际生产中电极包覆的结构，不会出现直角衔接的不符合工艺的结构。
