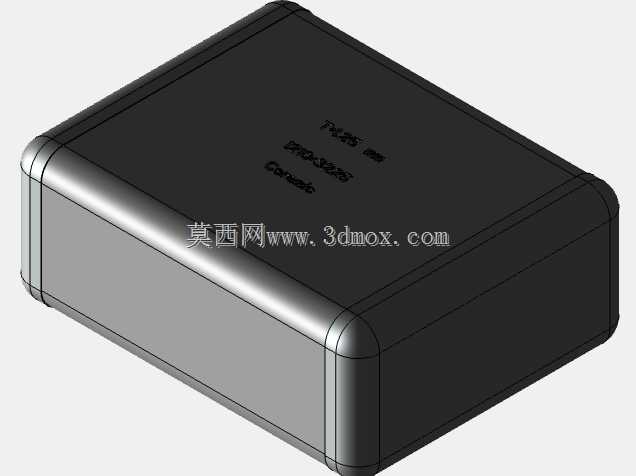

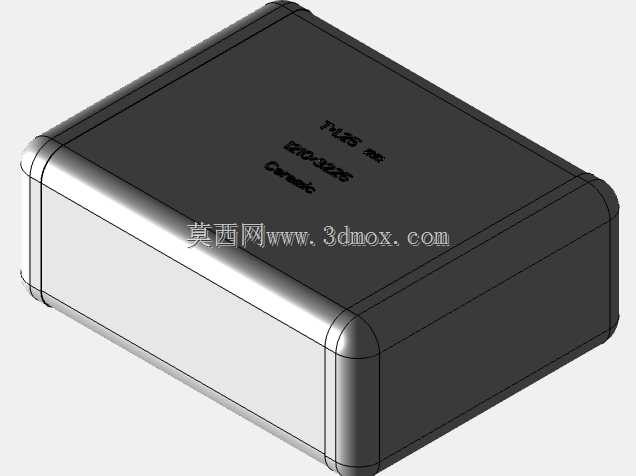

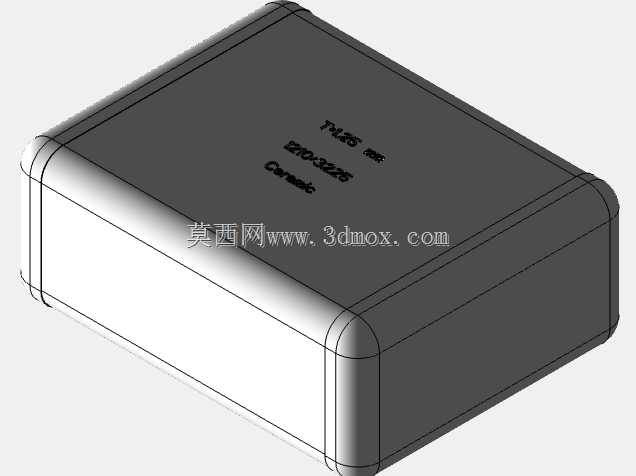

1210规格t125陶瓷电容器三维结构模型

　　在开关电源输出滤波、高频信号耦合、工业控制板卡EMI抑制这类场景里，贴片陶瓷电容是板级设计里用量极大的基础无源器件，这次完成的1210封装t125规格陶瓷电容三维模型，完全围绕实际SMT产线的贴装需求、板卡布局的干涉校验场景搭建，没有做多余的艺术化修饰，所有结构细节都对应实物的生产公差与安装边界。做这个模型的时候最先敲定的是安装边界尺寸，1210封装对应的长宽基准严格按照行业通用的表贴元件封装规范设定，本体长度方向预留了焊盘爬锡的公差空间，宽度方向匹配回流焊过程中元件的偏移容许范围，t125对应的厚度尺寸也完全对标同规格量产产品的实测值，不会出现模型导入PCB布局软件后和周边阻容器件、结构件产生干涉的问题。

　　本体的边角做了对应量产陶瓷电容的圆弧过渡处理，不是生硬的直角块，这一点是考虑到很多结构工程师做板卡堆叠校验的时候，会模拟整机振动工况下元件和周边壳体、线束的接触情况，如果把边角做成直角，仿真出来的应力集中结果会和实际情况偏差很大，圆弧R角的数值也是参考了主流厂商陶瓷电容的封装图纸设定，和实物的注塑、烧结后的成型轮廓一致。本体表面的标识区域做了凹陷的字符轮廓，对应实物表面激光打标的参数标注位置，这部分细节不是为了视觉效果，而是方便做整机丝印对位、生产过程中的AOI检测模拟的时候，模型能提供准确的视觉特征参考，不会出现虚拟装配时元件方向识别错误的问题。两端的电极部分做了分层结构设计，外层的可焊层厚度、

　　内层的电极过渡层尺寸都对应实际MLCC电容的生产工艺，在做焊盘焊接应力仿真的时候，这个分层结构能更准确地还原焊接后电极和焊锡结合面的应力分布，帮助硬件工程师提前预判板卡过回流焊后出现电容开裂、虚焊的风险。从实际选型应用的角度看，这个规格的陶瓷电容通常用在交流稳压模块的输出端、电源入口的高频滤波回路里，模型的安装面完全贴合PCB焊盘的平面度要求，没有做多余的凸起结构，导入SMT贴装编程软件的时候，可以直接用来生成吸嘴取料的坐标参考，吸嘴接触的顶面平面度也按照实际元件的公差做了设定，不会出现模拟吸嘴取料时识别到曲面导致取料坐标偏移的问题。很多工程师在做板级三维布局的时候，容易忽略电容厚度方向的尺寸公差，

　　这个模型把t125对应的厚度公差带也考虑进了外形轮廓里，在做紧凑型板卡和金属外壳的间距校验时，能准确给出最小安全间隙，避免量产组装时出现元件顶壳的问题。另外模型的本体分模线位置也对应实际陶瓷电容的成型工艺，在做整机高低温循环仿真的时候，分模线位置的结构特征可以帮助更准确地模拟元件本体在温度变化下的形变方向，提前评估焊盘的受力情况。不同于很多简化的元件模型只做个方块示意，这个模型的所有结构细节都服务于实际工程场景：不管是做PCB布局的干涉检查、SMT产线的贴装程序调试、整机结构的应力仿真，还是做产品BOM的三维可视化展示，都能直接复用，不需要二次修改结构细节。在设计思路上全程没有追求视觉上的精致感，所有特征都对应实物的工程属性，比如电极端面的倒角是为了匹配贴装时的视觉定位，本体表面的细微脱模斜度是对应陶瓷烧结成型的工艺要求，这些细节不会在渲染图里特别显眼，但在实际工程使用中会直接影响仿真、装配的准确性。对于经常做电源板、工业控制板设计的工程师来说，这类标准化封装的无源器件模型，精度直接影响整个板卡设计的可靠性，尤其是在紧凑型设备的设计里，毫米级的尺寸偏差就可能导致整个板卡无法装入壳体，或者在振动测试中出现元件磨损、短路的问题，这个模型的所有尺寸边界都经过同规格实物的交叉校验，能覆盖从方案选型阶段的布局评估，到量产阶段的工艺仿真全流程使用需求。
