1206规格t060封装陶瓷电容器三维结构

　　在消费电子、工业控制板卡、电源模块的PCB布局布线环节，贴片陶瓷电容是板上用量极大的被动元件，1206封装作为中容值、中耐压区间常用的封装规格，其三维模型的精度直接影响结构干涉检查、SMT钢网开孔校验、整机装配间隙校核的准确性。这款t060厚度规格的1206陶瓷电容，建模时完全遵循JEDEC封装标准的尺寸边界，长度方向控制在3.2mm±0.1mm，宽度为1.6mm±0.1mm，本体厚度0.6mm，两端电极的长度各为0.4mm，电极高度与本体齐平，完全匹配量产元件的实际外形公差，不会出现模型尺寸偏大导致装配时误判干涉、或是尺寸偏小导致间隙校核失效的问题。

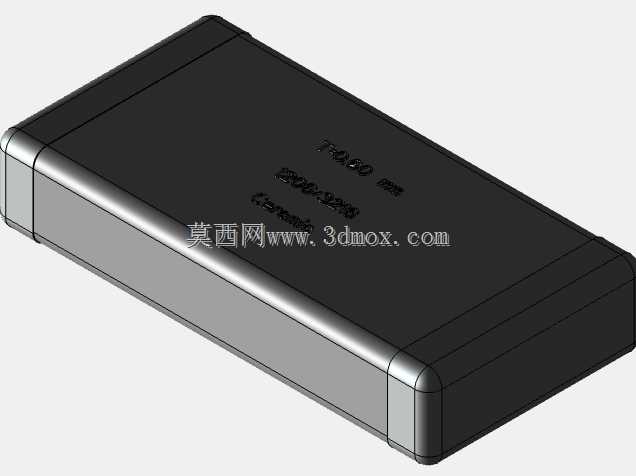

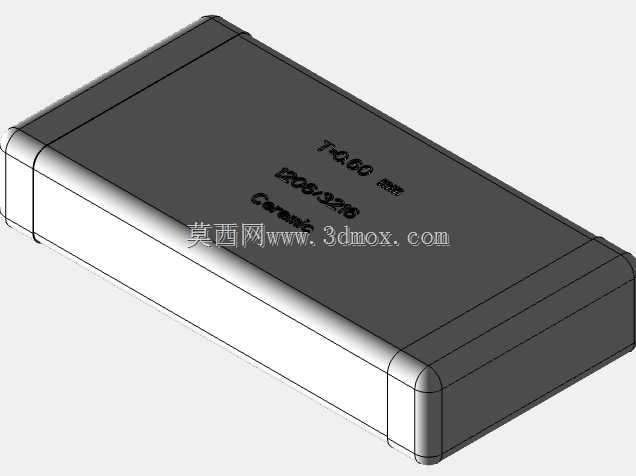

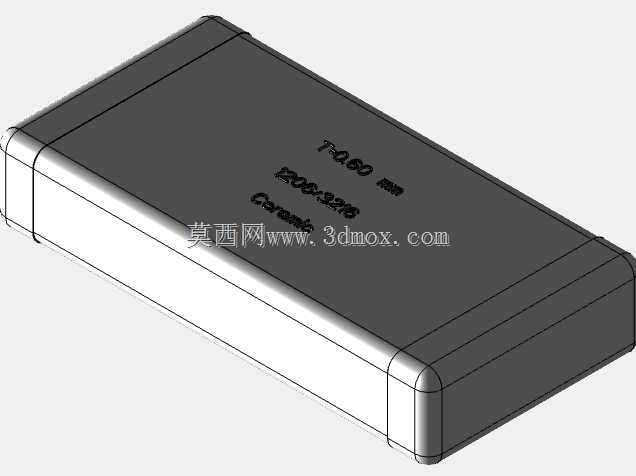

　　从实际应用场景来看，这类电容常被布置在电源输入端口做滤波、IC芯片的VCC引脚做去耦、功率回路里做高频噪声旁路，很多结构工程师在做板卡堆叠时，容易忽略电容厚度与上方屏蔽罩、结构件、散热片的间隙，尤其是在便携设备、薄型电源模块这类对堆叠高度要求严苛的产品里，0.1mm的厚度偏差都可能导致装配时元件被压裂，或是屏蔽罩无法扣合到位。这个模型在本体顶面做了清晰的标识刻印，包含厚度标注、封装规格、材质标识，和量产实物的丝印位置、字体大小保持一致，在做整机BOM可视化校验时，可以直接通过模型上的标识快速区分同封装不同厚度、不同材质的电容，避免SMT上料时出现错料。

　　建模过程中，对电容的边角做了符合实际工艺的R角处理，没有采用尖锐直角的简化建模——实际陶瓷电容的本体是多层陶瓷叠层烧结后切割倒角，边角存在0.1mm左右的圆弧过渡，两端的端电极是烧渗银层后电镀镍锡，电极与陶瓷本体的衔接处存在微小的台阶，这些细节都在模型里做了还原，在做SMT贴装仿真、焊盘润湿模拟时，模型的外形精度可以支撑更贴近实际的仿真结果，不会因为模型过度简化导致仿真偏差。

　　从安装边界来看，这款电容的焊盘推荐尺寸按照IPC-7351标准设计，焊盘宽度1.2mm，长度1.8mm，两个焊盘内间距0.8mm，模型放置在焊盘上时，电极与焊盘的重叠量完全符合波峰焊、回流焊的工艺要求，不会出现模型电极超出焊盘、或是搭接面积不足的问题。在做板级热仿真时，这个模型的本体材质参数可以直接赋予陶瓷介质属性，端电极赋予金属镀层属性，能够更准确地模拟电容在工作时的温升、以及周边元件热辐射对电容的影响，尤其是在大功率电源板上，陶瓷电容靠近功率MOS、整流桥等发热元件时，精准的模型可以帮助工程师提前评估电容的工作温度是否在额定范围内，避免长期高温工作导致电容容值衰减、可靠性下降。

　　很多初级工程师在做PCB结构库时，常把不同厚度的1206电容做成统一模型，导致后期结构评审时反复修改，这款t060厚度的模型专门针对薄型封装做了尺寸校准，既可以用在高密度板卡的布局里，也可以用于教学演示、SMT生产线的贴装程序校验，在做整机的数字化样机搭建时，这类标准化的被动元件模型可以大幅提升装配检查的效率，减少后期打样时出现的元件干涉、装配间隙不足等问题。另外，模型的本体分模线、电极与陶瓷的结合面都做了符合工艺的细节处理，没有出现建模时的破面、重叠面等问题，导入各类三维机械软件时都可以直接编辑、赋予材质，不需要额外修复几何，对于需要快速搭建板卡组件模型的工程师来说，可以直接调用，省去自行建模校准尺寸的时间。
