1206规格T160陶瓷电容器结构设计

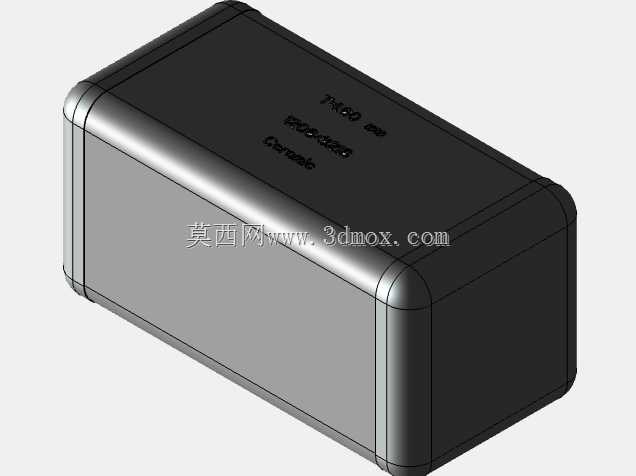

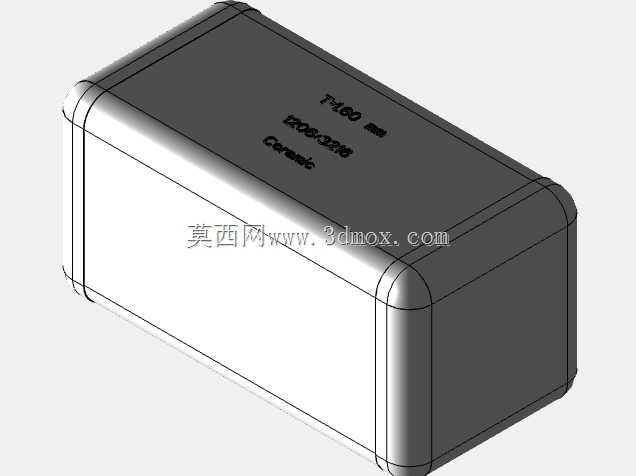

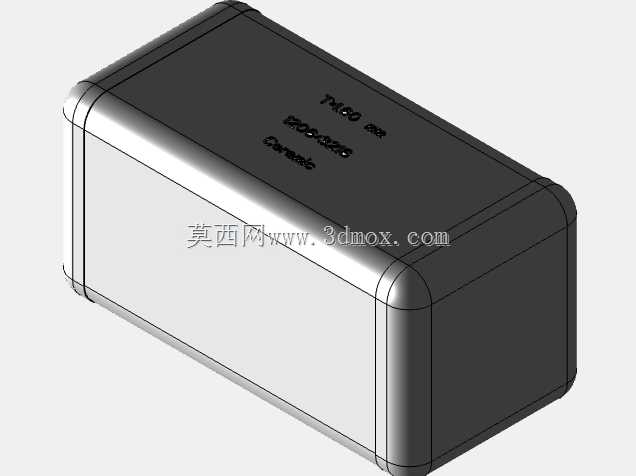

　　在消费电子、工业控制板卡、电源模块的PCB布局环节，1206封装的陶瓷电容是板上最常见的无源器件之一，这款T160规格的陶瓷电容三维结构，完全贴合量产贴片元件的真实外形做了还原，没有做艺术化的夸张处理，所有边角的R角、本体表面的标识印刷位置、端电极的边界尺寸都和实物量测值保持一致，能直接导入PCB装配仿真环节做干涉检查，不用再二次修整模型轮廓。

　　做板卡结构设计的时候，很多工程师容易忽略贴片电容的实际高度边界，尤其是在紧凑布局的电源板上，电容上方如果要布置屏蔽罩或者导热垫，预留的间隙如果只参考封装库的标称值，很容易出现装配压件的问题，这个模型把本体的顶面弧度、端电极的焊接面厚度都做了精确还原，导入装配环境后可以直接测量本体最高点到PCB板面的距离，核对屏蔽罩的内凹高度是否足够，也能检查相邻元件之间的安全间隙，避免回流焊过程中因为元件距离过近出现连锡、立碑的工艺问题。

　　从设计思路上看，这款电容的本体采用长方体切角结构，四个侧边的R角不是统一数值，靠近端电极的位置R角稍大，是为了适配编带包装时的进料轨道，避免贴片吸嘴取料时出现卡料的情况；本体顶面的标识区域做了微凹处理，和实物的激光刻印区域质感一致，标识的字符高度、间距都符合元件标识的通用规范，不会出现字符溢出本体边缘的问题。端电极的部分做了三层结构的区分，最外层的锡镀层、中间的镍阻挡层、内层的铜电极层虽然在外观上没有做色彩区分，但结构边界做了明确的分割，在做焊接仿真的时候可以直接选取对应端面设置材料属性，不用再重新拆分实体。

　　安装边界方面，这款1206封装电容的长宽尺寸严格遵循EIA-1206封装标准，两端电极的伸出长度、电极的高度都和量产元件的公差带匹配，焊盘设计参考模型的电极尺寸做匹配的话，能保证回流焊时的熔融锡爬锡高度符合IPC标准，不会出现虚焊、焊盘应力过大导致的电容本体开裂问题。在交流稳压类电路里，这类陶瓷电容通常用来做高频滤波，布置在整流桥输出端或者IC的电源引脚附近，模型的本体介电常数区域做了实体划分，做电路EMC仿真的时候可以直接给本体赋予陶瓷介质材料参数，模拟电容在高频工况下的寄生参数影响，比简化的方块模型仿真精度更高。

　　很多工程师在做整机结构的BOM可视化装配的时候，习惯用简化的方块代替无源元件，等到样机试产的时候才发现元件高度和结构件干涉，不得不临时改板或者修模，浪费大量的试产成本，这个精确还原的电容模型可以直接导入整机装配树，替换原来的简化占位模型，在设计阶段就排查掉所有的装配干涉问题。另外在做产线贴片工艺仿真的时候，模型的表面平整度、吸嘴接触的顶面区域尺寸都和实物一致，可以模拟吸嘴取料时的真空吸附面积，核对吸嘴选型是否合适，避免取料偏移导致的贴片不良。

　　从结构强度的角度看，模型还原了陶瓷本体和端电极的结合面结构，陶瓷本体的端部做了微凸的卡位结构，和端电极的内凹结构配合，能承受更大的机械应力，在PCB做分板、弯折测试的时候，电容不会因为板边应力出现端电极脱落的问题，这个结构细节在很多简化模型里都被忽略了，而这个细节恰恰是影响元件机械可靠性的关键。在做板卡可靠性仿真的时候，直接用这个模型赋予陶瓷和金属的材料属性，就能模拟温度循环、机械振动工况下电容的应力分布，提前预判失效风险。
