1812封装陶瓷贴片电容三维结构设计

　　做消费类电子、工业控制板卡的PCB布局时，1812封装的陶瓷电容是绕不开的选型品类，这类封装尺寸的电容容值覆盖范围宽，耐压档位选择多，不管是电源入口的差模滤波、功率回路的高频去耦，还是信号链路的隔直耦合场景，都能见到它的应用。不同于0402、0603这类小封装电容多用于高密度数字板卡，1812封装的陶瓷电容本体尺寸更大，能承载更高的额定电压与更大的容值，在开关电源输出端滤波、工业传感器接口防护、车载电子模块的EMI抑制场景下，它的抗浪涌电流能力、温度稳定性表现都更适配严苛工况。

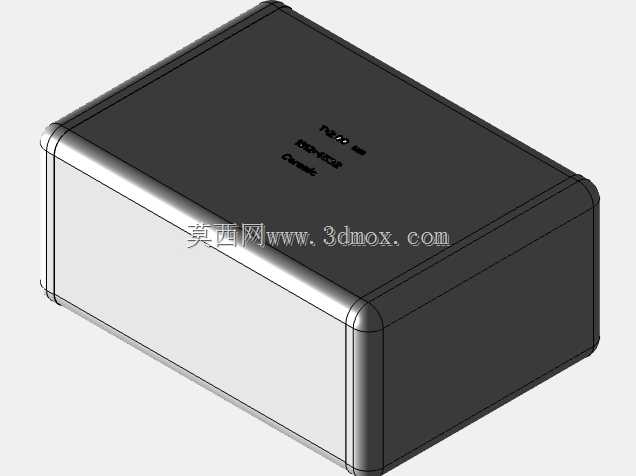

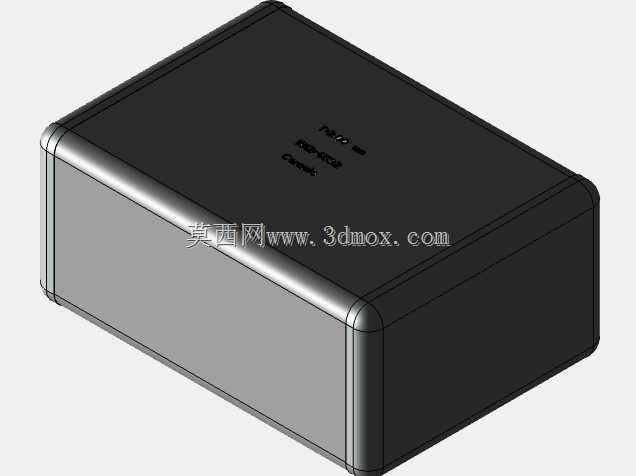

　　这次的三维结构设计完全围绕实际SMT贴片生产的装配要求展开，没有做多余的外观修饰，所有尺寸边界都严格对标JEDEC封装标准：本体长度方向预留了焊盘搭接的安全余量，两端金属化端电极的厚度、弧度都还原了量产元件的真实形态，不会出现建模时端电极与焊盘干涉、或者贴片吸嘴抓取面不平整的问题。很多新手工程师在做PCB封装库的时候容易忽略元件本体的高度公差，把三维模型的高度做的过于理想化，导致后期结构装配时电容和上方的屏蔽罩、结构件发生干涉，这次建模时特意把本体的高度公差带考虑进去，顶部平面做了平整化处理，还原了陶瓷介质层叠压后的真实顶面形态，四个边角的圆弧过渡也完全匹配量产元件的注塑、层压工艺特征，不会出现尖锐直角这种不符合实际生产的结构。

　　从功能特性来看，这类陶瓷电容采用多层陶瓷介质叠层结构，内部电极交错排布，三维模型虽然没有展示内部电极结构，但外部的端电极位置、本体的长宽高比例都严格对应实物：端电极覆盖本体端面的同时，在本体上下表面延伸出标准的爬锡距离，保证回流焊时焊锡能形成可靠的弯月面焊点，避免虚焊、立碑等SMT常见不良。在做整机结构堆叠时，这个三维模型可以直接导入PCB设计软件做干涉检查，不管是卧式贴装还是特殊场景下的立式贴装（当然1812封装常规不推荐立式，但部分高密度板卡会有特殊需求），都能准确判断安装边界：本体与周边电阻、IC引脚的安全间距，与板边、安装孔的距离，与上方导热垫、屏蔽盖的间隙都能通过模型直接校核，不需要等实物打样后再发现结构冲突。

　　设计思路上没有追求花哨的视觉效果，完全服务于工程应用：本体表面的标识区域做了微凹处理，对应实物表面丝印的位置，不会因为丝印凸起影响吸嘴抓取；端电极的金属质感区分于陶瓷本体的哑光质感，方便在装配检查时快速识别元件极性（虽然陶瓷电容无极性，但端电极的视觉区分能帮助工程师快速确认元件贴装方向是否正确）。很多通用元件的三维模型容易做的过于简化，要么把端电极和本体做成一个整体，要么把边角做的过于尖锐，导致导出STEP格式后导入结构软件出现破面，这次的模型在曲面过渡处做了优化，所有圆角、衔接面都是连续的，不管是做整机装配的爆炸图，还是做生产作业指导书的渲染图，都能直接使用，不需要再修补破面。

　　在实际选型应用中，1812封装的陶瓷电容因为本体尺寸较大，在做波峰焊或者回流焊的温度曲线设置时，本体的热容量比小封装电容更大，焊盘的设计也需要对应加宽，这个三维模型的端电极尺寸完全匹配标准焊盘设计要求，工程师在做焊盘封装时可以直接参考模型的端电极宽度、延伸长度来设计钢网开口，保证焊膏印刷量合适，避免出现焊锡量不足导致的焊点强度不够，或者焊锡量过多导致的元件偏移。另外在做高可靠性设备的设计时，这类电容往往需要点胶固定，模型本体侧面的平整面也预留了点胶的空间位置，不会因为侧面圆弧过大导致点胶后胶层无法有效粘接本体与PCB表面。
