1210规格t230封装陶瓷电容器三维结构

　　在交流稳压类电源设备的PCB布局设计环节，这类1210封装t230尺寸的陶瓷电容器是板级滤波、退耦回路里的常用选型，日常做整机三维布线时，必须把元件的实际外形、安装边界做精准还原，才能避免后续SMT贴片时出现干涉、爬电距离不足等生产端问题。很多刚接触结构设计的工程师容易忽略这类无源元件的三维建模精度，觉得只要焊盘尺寸对了就能用，实际上在高密度电源板上，电容本体和周边功率器件、散热片、塑胶支架的间隙往往只有零点几毫米，要是模型尺寸做不准，要么是贴片时吸嘴定位偏移导致立碑、虚焊，要么是整机装配后元件和外壳顶死，直接造成PCB板受力开裂。

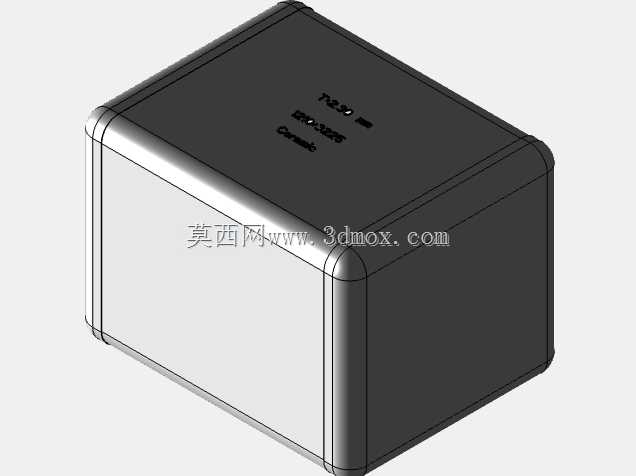

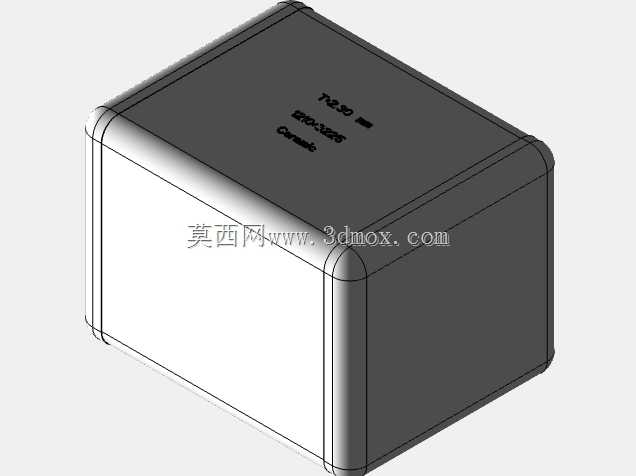

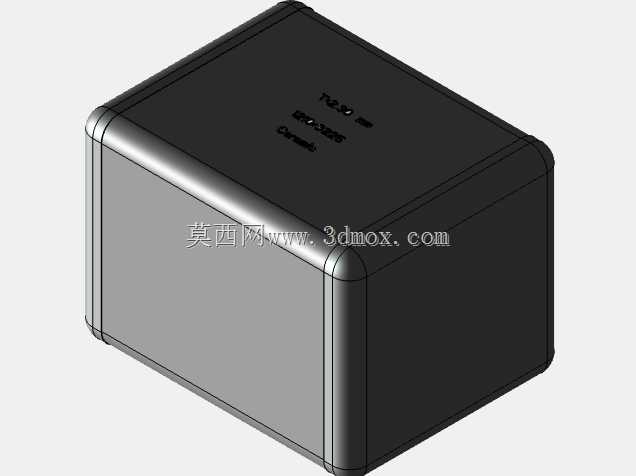

　　做这个电容的三维结构时，首先要明确它的实际安装边界：本体是带圆角的长方体结构，边角做R弧处理不是为了好看，是陶瓷介质烧结工艺的必然要求，直角结构的陶瓷件在烧结冷却时容易出现应力集中开裂，所以建模时四个垂直棱边、顶面与侧面的交接处都要做对应半径的圆角过渡，还原真实工艺特征。本体顶面的丝印标识区域要做浅凹槽特征，对应实际生产中丝印层的印刷位置，避免模型和实物出现外观偏差。模型的安装基准面设置在元件底面，也就是和PCB焊盘接触的两个金属端面所在平面，两个端面的金属镀层厚度要单独做出来，不能直接和陶瓷本体做成一体，因为后续做装配干涉检查时，金属端的厚度会直接影响焊膏印刷的钢网厚度设计，要是忽略这个细节，做出来的钢网开口厚度不对，回流焊时就容易出现焊锡量不足或者锡珠溢出的问题。

　　从实际应用场景来看，这类陶瓷电容在交流稳压器里主要承担三个作用：一是输入端的EMI滤波，滤除电网串入的高频差模干扰，这时候它的安装位置要尽量靠近电源输入端子，模型里要预留出和输入端子焊片的安全间隙；二是功率变换回路的高频退耦，给稳压芯片提供瞬态电流补偿，这时候它的布局要紧贴芯片的电源引脚，模型的高度尺寸必须精准，因为很多稳压芯片上方会贴装导热垫到散热壳，要是电容高度做高了，就会把导热垫顶起，导致芯片散热失效；三是输出端的纹波平滑，和电解电容搭配使用降低输出纹波系数，这时候要注意它和周边大容量电解电容的间距，避免电解电容的电解液漏液腐蚀陶瓷电容的金属端面。

　　建模过程中还要考虑生产端的可制造性要求：陶瓷本体的尺寸公差要控制在行业标准范围内，长度、宽度、高度的公差带要和实际物料手册一致，不能做绝对理想化的精准尺寸，因为做整机虚拟装配时，要考虑元件的公差累积，要是所有元件都按名义尺寸建模，实际生产时物料公差叠加就可能出现装配干涉。两个金属焊接端的长度要符合1210封装的标准要求，端边到本体的过渡处要做微小的斜角，对应实际元件生产时的端电极包覆工艺，避免焊接时出现端电极和陶瓷本体剥离的问题。另外，模型的分模线位置要和实际陶瓷烧结的分模位置一致，虽然这个特征不影响装配，但在做产品渲染、生产作业指导书制作时，还原这些细节能让技术文档更贴近真实生产状态，给产线作业人员更准确的参考。

　　很多工程师在做这类元件模型时，习惯直接调用通用封装库的简化模型，把圆角做成直角、忽略金属端的厚度、不做顶面的丝印特征，看似节省了建模时间，实际上在后续做整机热仿真、振动仿真时，简化模型的误差会直接导致仿真结果失真。比如做振动仿真时，直角结构的应力集中点和圆角结构完全不同，仿真出来的元件抗振能力会和实际情况差很多，可能导致产品做可靠性测试时出现电容脱落的问题；做热仿真时，要是模型的表面积计算不对，仿真出来的电容本体温升就会有偏差，而陶瓷电容的容值会随温度变化，温升偏差会直接导致电路性能仿真结果不准。所以哪怕是这类看似简单的无源元件，做三维建模时也要从实际应用、生产工艺、装配要求、仿真需求多个维度出发，还原每一个影响实际使用的结构特征，不能只做个大概的方块应付布局。
