100A大电流配电转接安装板结构设计

项目分类:配电柜 发布时间:2024-11-12 ID:792492
  • 100A大电流配电转接安装板结构设计

  在低压配电系统的柜内集成作业中,大电流回路的转接分配一直是结构设计需要重点考量的环节,尤其是100A级别的动力回路,既要保证载流部件的安装定位精度,也要兼顾安装维护的便捷性,这款配电安装板正是针对这类场景开发的结构件。从实际使用场景来看,这类配电板多用于固定式低压柜、动力配电箱内部的主回路分接位置,作为进线端与多个出线回路的物理承载转接结构,替代传统零散的绝缘子拼接安装方式,能够大幅压缩柜内的安装空间占用,同时统一安装孔位的定位基准,减少现场装配的配钻工作量。

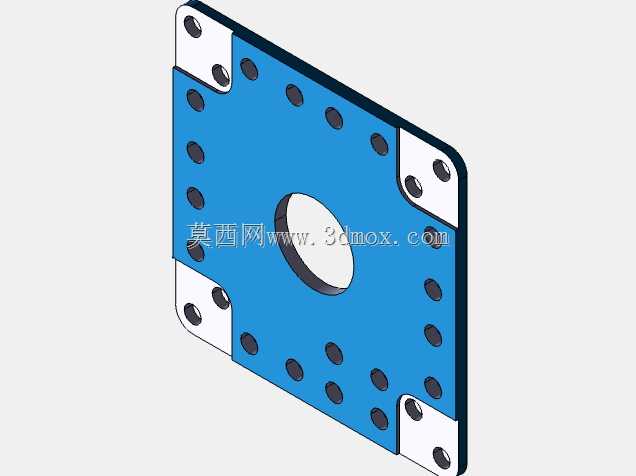

  从结构设计思路上看,这款安装板采用方形板式主体结构,主体基材选用绝缘性能优异的工程板材,表面做蓝色绝缘涂覆处理,四个边角位置加装了L型金属固定角码,角码上预制了沉头安装孔,既可以通过螺栓将整个配电板固定在柜内的安装梁或者安装背板上,金属角码的结构也能分散安装时的紧固应力,避免绝缘板材在长期受螺栓压紧力的作用下出现开裂、蠕变的问题。板体中心位置预留了大尺寸圆形过孔,这个位置主要用于主进线母排或者大直径进线电缆的穿过,孔边做了圆弧倒角处理,避免穿线时划伤电缆绝缘层,也能减少母排安装时的边缘干涉。

  围绕中心过孔,板体上呈规则阵列排布了多组不同孔径的安装孔位,这些孔位按照载流等级做了差异化的孔径设计,靠近中心区域的孔位对应主回路的接线端子安装,孔径更大,能够适配M8及以上规格的接线螺栓,满足100A大电流下的端子压紧力要求,避免接触电阻过大导致的发热问题;外围阵列的小孔径孔位则对应分支出线回路的端子或者小型断路器的安装定位,孔位间距严格按照低压电器的安装安全间距设计,保证不同电位的带电部件之间的爬电距离、电气间隙符合低压配电设备的安全规范要求,避免运行过程中出现拉弧、短路的风险。

  从安装边界尺寸来看,这款配电板的整体外轮廓尺寸适配主流的GGD、GCS等低压柜的单元安装仓尺寸,四个角码的安装孔中心距与柜内标准安装梁的孔位间距匹配,安装时不需要额外制作过渡转接支架,直接通过螺栓即可完成固定。板体的厚度经过力学仿真校核,在承载12个出线回路端子加上主进线母排的总重量时,板体的最大形变量控制在0.2mm以内,不会因为长期承重出现弯曲变形,导致端子接触不良的问题。板体边缘做了圆角钝化处理,没有尖锐的毛刺飞边,装配作业时不会划伤操作人员,也不会损伤相邻敷设的二次控制线绝缘层。

  在实际功能特性上,这款配电板将原本分散的多个接线端子的安装基准整合到同一平面上,所有接线点位的平面度公差控制在0.1mm以内,能够保证端子安装后接触面完全贴合,减少接触不良引发的发热隐患。同时板体的绝缘材质能够耐受12kV的工频耐压测试,满足低压配电系统的绝缘等级要求,即使在潮湿、多粉尘的工业现场环境下,也能有效避免不同回路之间的绝缘击穿问题。四个角的金属固定件做了镀锌钝化处理,具备良好的防锈耐腐蚀性能,在设备全生命周期内不需要做额外的防腐维护。

  不同于传统的现场切割制作的绝缘安装板,这款标准化设计的配电板所有孔位均通过数控加工完成,孔位位置精度控制在±0.05mm以内,能够实现接线端子、断路器等元件的快速对位安装,现场装配效率相比传统自制板材提升60%以上,同时避免了现场加工产生的粉尘、边角废料对柜内其他元件的污染。板体上的孔位排布预留了足够的接线操作空间,每个端子位置都留有扳手操作的空间余量,后期维护更换回路时,不需要拆卸相邻的其他元件,即可完成单回路的接线拆装作业,大幅降低后期运维的工作量。

  在结构细节处理上,所有安装孔的孔边都做了去毛刺处理,孔壁光滑无凸起,安装螺栓穿过时不会出现卡滞,也不会划伤螺栓的镀锌层。中心大孔的周边做了加厚处理,提升主进线位置的结构强度,避免大直径母排安装时对板体造成局部挤压损伤。板体表面的涂覆层具备耐油污、耐老化的特性,长期在柜内温热环境下使用不会出现涂层脱落、绝缘性能下降的问题。
