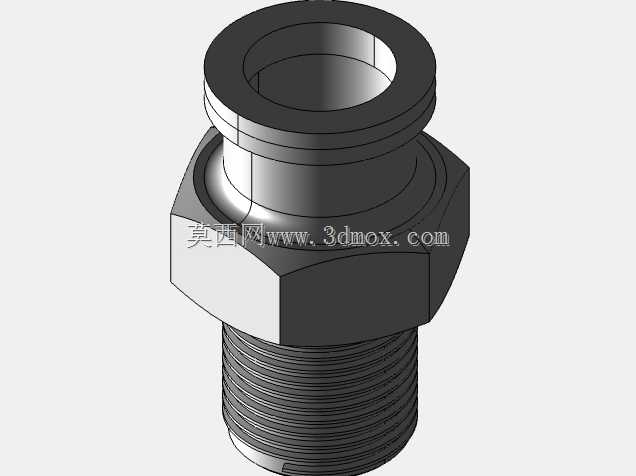

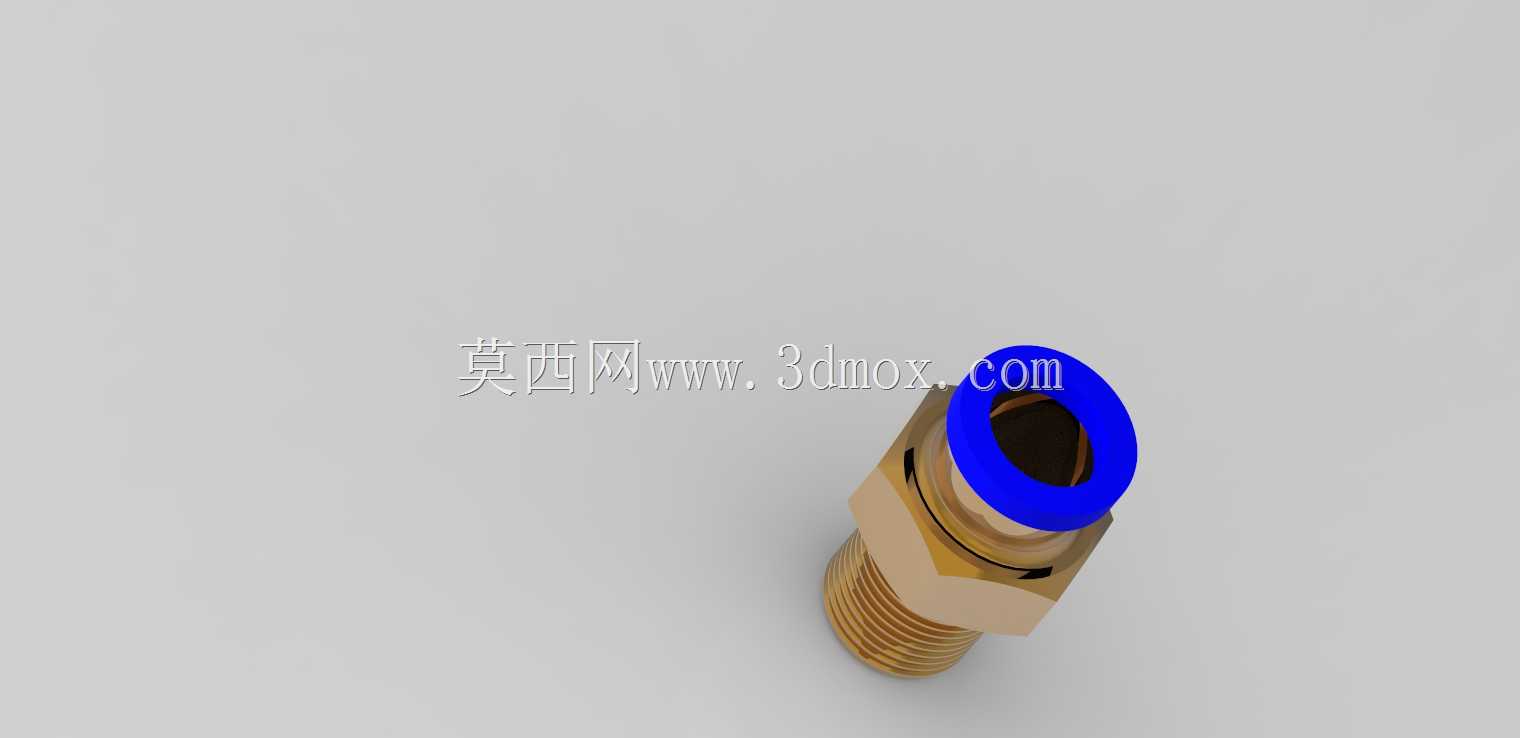

气动快插式PC12-01外螺纹直通管件

　　在气动系统的管路搭建作业中，这类直通快插接头是气路连通环节最常用的基础连接件，主要承担硬质气动管路与带内螺纹安装基面之间的介质导通作用，常见于自动化生产线气路排布、小型气动工装的气源接入、气动执行元件的管路对接场景，不管是设备端的预留螺纹接口，还是分气块的支路引出，都能看到这类结构的接头身影。从结构设计逻辑来看，这款接头采用快插式的气管接入端搭配外螺纹的固定端，快插端内部集成了弹性卡爪与密封胶圈，气管插入时卡爪会自动卡紧气管外壁，配合内置的密封圈实现端面密封，不需要额外的管箍或者密封缠绕就能完成气管侧的固定，日常维护时只需要按下接头端部的蓝色释放环，卡爪就会松开，气管可以直接拔出，拆装效率比传统的卡套式接头提升数倍，

　　非常适合需要频繁调整气路布局的设备调试场景。外螺纹端采用标准的管螺纹设计，安装时只需要在螺纹处缠绕适量生料带或者搭配密封圈，拧入对应的内螺纹基面就能实现密封，螺纹的有效啮合长度经过匹配设计，既不会因为拧入过深顶坏基座内的流道，也不会因为啮合长度不足导致密封失效。从外形尺寸与安装边界来看，快插端适配外径12mm的气动软管，这个规格的气管通常用于气路主路或者耗气量较大的气动执行元件供气，外螺纹端为1分的管螺纹规格，对应的基座安装孔不需要过大的预留空间，接头整体的六角拧动面尺寸符合标准扳手的操作空间要求，安装时普通的开口扳手就能完成拧紧作业，不需要特殊的定制工装。接头主体采用铜质基材加工，表面做了防锈处理，长期在车间的多尘、

　　少量油污环境下使用也不会出现锈蚀卡滞的问题，端部的蓝色释放圈采用硬质工程塑料材质，反复按压不会出现开裂或者变形，内部的卡爪采用不锈钢材质，长期卡紧气管也不会出现弹性衰减导致的气管脱落问题。在实际选型应用中，这类直通接头需要匹配对应外径的气管，同时要确认安装基面的螺纹规格与接头螺纹一致，安装时要注意气管插入的深度，必须插到接头内部的限位台阶处，否则会出现漏气或者气管被气压冲脱的问题，外螺纹端的拧紧力矩要控制在合理范围，力矩过大会导致螺纹滑牙或者接头主体开裂，力矩不足则会出现密封不严的漏气问题。这类接头的流通孔径经过优化设计，在保证结构强度的前提下尽可能扩大内部流道面积，减少压缩空气通过时的压力损失，对于供气压力在0.

　　8MPa以内的常规气动系统，这类接头的耐压能力完全可以满足使用要求，不会出现压力过载导致的结构损坏。在三维建模过程中，这类接头的建模需要重点关注快插端的内部卡爪槽尺寸、密封槽的尺寸公差，还有外螺纹的标准参数，以及释放环的按压行程空间，这些尺寸如果出现偏差，会直接影响后续3D打印或者机加工成品的装配适配性，尤其是快插端的内孔尺寸，必须和适配气管的外径公差匹配，过松会导致密封失效，过紧则会出现气管插装困难的问题。另外接头的六角对边尺寸也要符合标准紧固件的尺寸规范，避免后续装配时出现扳手无法卡入的问题，整体的外形倒角处理也要符合气动元件的安全规范，避免尖锐棱角划伤安装人员或者气管外壁。
