1210封装t160规格陶瓷电容器三维结构

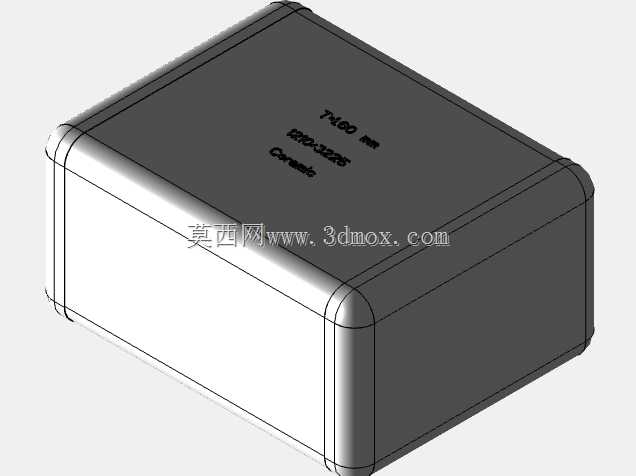

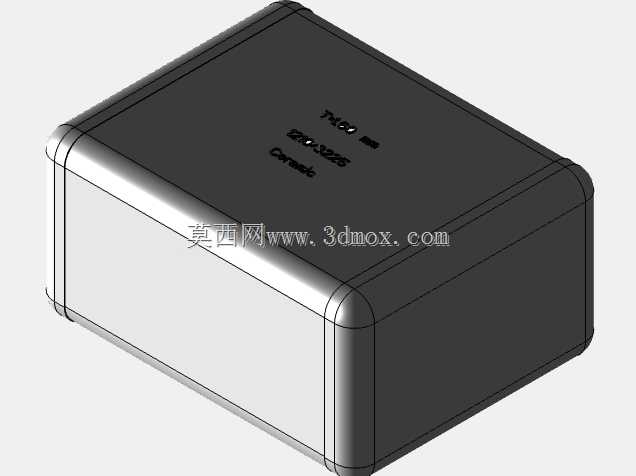

　　在消费电子、工业控制板卡、电源模块的PCB布局工作中，贴片陶瓷电容是最常接触的被动元件之一，这款1210封装、厚度1.6mm的陶瓷电容模型，完全按照量产实物的外形公差做了1:1还原，能直接导入PCB装配仿真环节做干涉检查，不用再对着规格书手动描外形。做板级布局的时候，很多新手容易忽略电容的实际高度边界，尤其是在靠近结构件、屏蔽罩、连接器的位置，要是只按封装焊盘的2D尺寸放元件，很容易出现装配时电容顶到外壳、或者和相邻高元件产生空间冲突的问题，这个模型把电容本体的圆角、端电极的金属层厚度、顶面丝印的字符凸起都做了还原，导入装配体后能直接测量各个方向的最小安全间隙，不用等打样回来才发现空间干涉。

　　从设计逻辑上看，这款电容的本体采用长方体切圆角的结构，不是生硬的直角块，这是因为陶瓷介质本身脆性大，生产过程中直角位置容易产生应力崩边，圆角设计能降低烧结、编带、贴装过程中的本体开裂风险，模型里的圆角半径完全匹配量产工艺的实际值，不是随便倒个圆角应付事。两端的端电极部分，模型做了厚度区分，实际生产中端电极是多层金属烧结结构，最外层的锡层会在回流焊时和焊盘融合，模型里的电极突出本体的尺寸，刚好对应实际元件的焊端爬锡空间，做焊盘设计的时候可以直接参考这个尺寸调整钢网开口，避免出现立碑、虚焊的问题。

　　实际选型应用中，1210封装的陶瓷电容通常用在电源输入输出的滤波位置，相比更小封装的0805、0603电容，它的容值上限更高，能承受的纹波电流也更大，在开关电源的次级滤波、电机驱动板的母线吸收位置用得很多。做结构评审的时候，经常需要确认电容和周边散热片、塑胶立柱的距离，尤其是在有灌胶要求的电源模块里，还要预留灌胶的流动间隙，这个模型的外形精度足够支撑这类空间校核，不用单独去拿实物测量。另外在做产品的BOM可视化展示、装配工艺指导书的时候，这个模型也能直接用来生成爆炸图、装配示意图，比2D的封装图直观很多，产线作业员看一眼就能明白元件的贴装方向，不会出现反向贴装的错误。

　　很多工程师在画3D封装的时候，容易把电容的顶面做的完全平整，实际上量产的陶瓷电容顶面会有激光打印的规格标识，虽然这个凸起的高度只有几微米，不影响大的装配，但在做高精度的微距干涉检查，比如电容上方紧贴柔性排线、绝缘麦拉片的时候，这点高度差就可能导致装配后排线被顶起磨损，这个模型还原了顶面丝印的微凸特征，能覆盖这类极端场景的校核需求。端电极的侧面和本体的衔接位置，模型也做了微小的斜角过渡，这是实际元件端电极浸锡工艺留下的特征，不是完全垂直的直角，在做DFM可制造性检查的时候，这个细节能帮助判断贴装时吸嘴的吸附位置是否合理，避免吸嘴贴到电极斜面上导致吸料偏位。

　　在车载电子的PCB设计中，对元件的安装高度有严格要求，尤其是A柱、仪表盘下方的板卡，空间非常紧凑，电容的实际高度如果和设计值有0.2mm的偏差，就可能导致装配后和内饰件干涉，这个模型的总厚度严格控制在1.6mm，公差范围符合车规元件的尺寸规范，导入后能直接做整车级的电子装配空间校验。另外在做热仿真的时候，电容的本体体积、表面积参数也能直接从模型提取，不用再手动计算外形尺寸，能提高仿真前处理的效率，毕竟陶瓷电容的散热能力和本体表面积直接相关，准确的外形模型能让热仿真的结果更贴近实际工作状态，避免出现电容工作温度超过额定值的设计问题。
