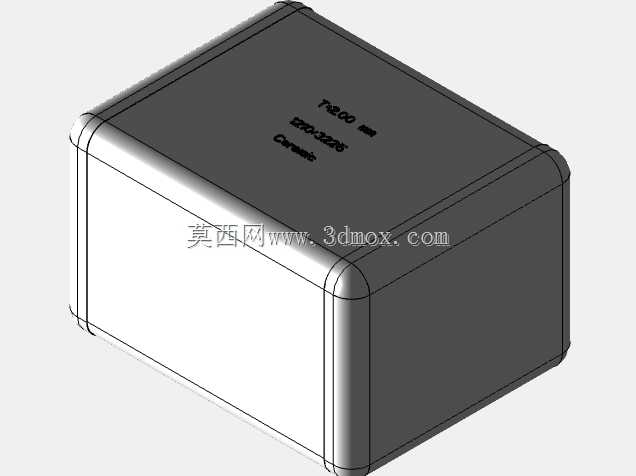

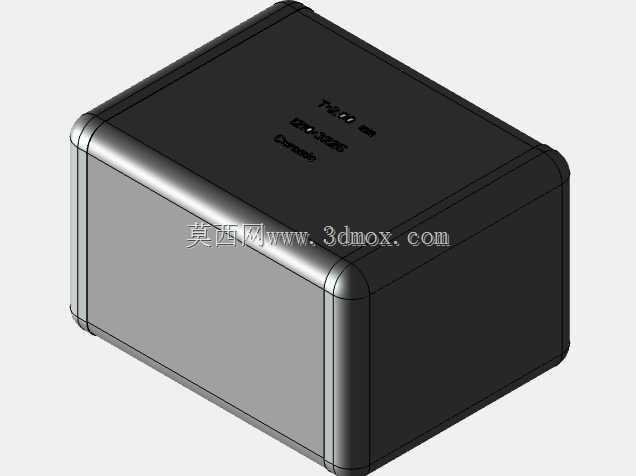

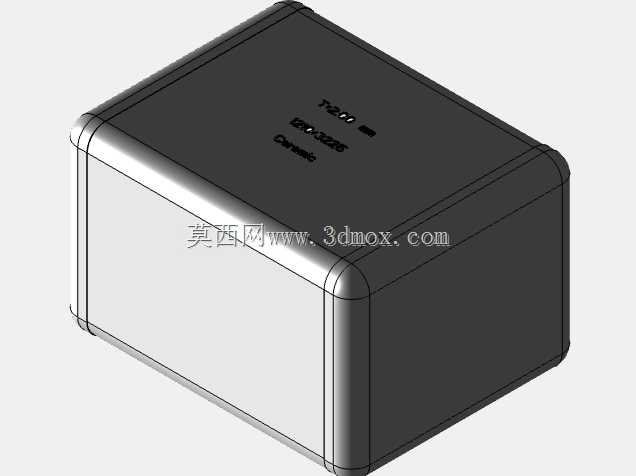

1210规格t200封装陶瓷电容器三维结构

　　在各类交直流稳压电源、工业控制板卡、消费电子主板的PCB布局环节，陶瓷电容器是最常用的无源滤波、去耦元件，这款1210封装t200规格的陶瓷电容三维结构，完全按照实物量产尺寸做了等比例还原，建模时特意保留了封装本体的圆角过渡细节，没有做简化的直角处理，能直接导入PCB Layout软件做装配干涉校验，避免后期打样出现元件与周边结构件、接插件的空间冲突。

　　从实际应用场景来看，这类大容量陶瓷电容常被布置在交流稳压器的输入输出端口，承担高频纹波滤除、瞬时尖峰电压吸收的作用，相比传统铝电解电容，它的等效串联电阻更低，高频响应特性更好，适合在-40℃到125℃的宽温环境下长期工作，不会出现电解液干涸导致的容量衰减问题。建模过程中，本体的长宽尺寸严格遵循1210封装的公制标准，长度对应3.2mm、宽度对应2.5mm，本体高度t200即2.0mm，这个尺寸边界是PCB布局时必须预留的最小安全空间，焊盘位置也按照行业通用的回流焊工艺要求做了对位，两个端电极的宽度、伸出长度都匹配SMT贴片机的吸嘴拾取定位需求，不会出现贴装偏移的问题。

　　设计思路上，没有刻意做外观的美化渲染，而是把结构工程师选型时最关注的安装边界、本体干涉风险点做了突出呈现：本体四个侧边的R角半径控制在0.2mm，刚好匹配量产时陶瓷介质的成型工艺公差，不会因为R角过大挤占相邻元件的布局空间，也不会因为R角过小导致陶瓷本体烧结时出现应力开裂。端电极的三层结构（镍阻挡层、锡焊接层、银过渡层）虽然在外观上做了一体化处理，但建模时预留了层厚的尺寸参考，方便做焊接可靠性仿真时直接调用参数。

　　很多新手工程师在做电源板布局时，容易忽略电容本体的高度公差，把高2mm的电容布置在结构外壳的肋条下方，导致组装时外壳压裂电容本体，这个三维模型特意把本体的最大高度尺寸做了标注，导入装配体后可以直接做间隙检查，只要预留0.3mm以上的安全间隙，就能完全规避这类组装问题。另外在交流稳压器的EMI滤波电路中，这类电容通常会成对布置在共模电感的前后端，建模时可以直接复制阵列，不需要重复调整尺寸，能大幅提升结构布局的效率。

　　从元件本身的功能特性来说，这款t200厚度的1210陶瓷电容，容量覆盖10μF到100μF区间，额定电压可以做到25V到100V，足够覆盖大部分低压直流稳压电路的滤波需求，相比0805、0603封装的小尺寸电容，它的有效散热面积更大，在通过大电流纹波时，本体温升更低，长期工作的稳定性更好。建模时也考虑了不同容值产品的外观一致性，本体表面的标识区域做了平面预留，后续如果需要标注具体容值、耐压参数，可以直接在平面上添加文字特征，不需要重新调整本体结构。

　　在做整机三维布线时，这个电容模型可以和接插件、变压器、功率管等元件做装配干涉检查，尤其是在紧凑型交流稳压器的壳体设计中，内部空间非常紧张，电容的位置如果偏移1mm，就可能和变压器的磁芯、散热片发生碰撞，精准的三维模型能在设计阶段就发现这类问题，减少后期改模的成本。另外，模型的本体材质做了陶瓷和金属端电极的区分，做热仿真时可以直接赋予对应的导热系数参数，模拟不同负载下电容的本体温度，验证选型的合理性，避免因为长期过热导致电容容量下降、失效短路。
