直流0-20V嵌入式面板电压测量仪表

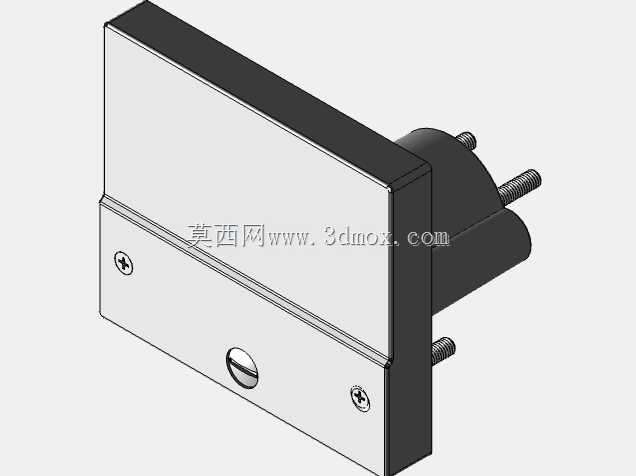

　　在低压配电、实验测试台、小型工业控制机柜的电压监测场景里，这类嵌入式直流面板表是十分常见的前端测量部件，主要承担直流回路0-20V量程内的电压实时显示功能，操作人员无需外接手持测量设备，直接通过柜体面板就能直观读取回路电压数值，大幅提升日常巡检、参数调试的效率。从结构设计来看，这款仪表采用经典的矩形嵌入式安装结构，正面为平整的显示面板区域，边缘做了窄边包边处理，安装后能与柜体面板保持齐平的视觉效果，不会出现突出的磕碰风险，也能适配各类标准化的机柜开孔尺寸。背部伸出的三个带螺纹的安装接线柱，既承担了电气连接的作用，也配合配套的锁紧螺母实现仪表在面板开孔处的固定，安装时只需要在对应面板位置开出匹配尺寸的矩形孔，将仪表从正面嵌入，

　　再在背部拧上固定螺母即可完成装配，不需要额外设计复杂的固定支架，能有效降低柜体加工的复杂度。设计过程中，除了核心的检流计动圈与指针组件属于标准外购件不需要单独建模外，面板上的刻度标识、固定螺丝、调节旋钮、背部的绝缘基座、接线柱结构都做了完整的细节还原，面板下部的一字调节槽是用来做仪表零点校准的结构，在安装完成后可以通过一字螺丝刀微调，抵消安装应力或者长期使用带来的零点偏移，保证测量精度。两个十字固定螺丝将前面板的金属饰板与内部的绝缘基座牢牢固定，既保证了结构的连接强度，也能在需要检修内部组件时快速拆卸。从安装边界来看，这类仪表的正面轮廓尺寸要大于背部嵌入部分的尺寸，形成自然的安装限位，嵌入柜体的部分深度需要匹配柜体内部的预留空间，

　　接线柱伸出的长度要足够穿过柜体面板并预留出螺母锁紧与接线的空间，设计选型时需要核对开孔尺寸与嵌入深度，避免出现安装干涉或者固定不牢的问题。在实际应用中，这类0-20V量程的直流面板表常被用在低压直流电源柜、实验教学装置、小型电子设备的供电回路监测中，能够直观反映直流供电的电压状态，帮助操作人员快速判断供电是否正常，是否存在过压、欠压的异常情况。结构建模时还原了所有外部可见的结构细节，包括面板的分层结构、固定件的位置、背部接线柱的螺纹细节、绝缘基座的外形轮廓，能够直接用于机柜装配的干涉检查、面板开孔的尺寸核对，也可以作为配电装置三维布局的可视化组件使用，不需要再对仪表的外部结构进行二次测绘建模。在材质搭配上，

　　正面的显示区域边框采用硬质绝缘塑料材质，前面板的装饰板采用金属冲压件，背部的基座采用耐温绝缘工程塑料，接线柱采用导电性能良好的铜质材料表面做镀镍处理，既保证了导电性能，也能提升抗氧化能力，延长长期使用的寿命。面板上的刻度与标识采用丝网印刷工艺，印刷在透明面板的内侧，避免长期使用过程中被擦拭磨损，保证标识的长期清晰可读。
