交流稳压器用导向滚轮组件结构设计

　　该导向滚轮组件主要应用于交流稳压器的调压传动机构中，承担动触头组件的直线运动导向与承载功能，是稳压器实现电压平稳调节过程中保障传动精度的核心配套零件。在交流稳压器的实际运行场景里，调压碳刷需要沿着环形变压器绕组的表面做平稳的圆周或直线往复运动，一旦导向结构出现卡滞、偏移，就会造成碳刷接触不良、调压跳变甚至绕组表面刮损的故障，直接影响供电输出的电压稳定性，因此这类导向组件的设计合理性直接关系到整台稳压器的运行可靠性与使用寿命。

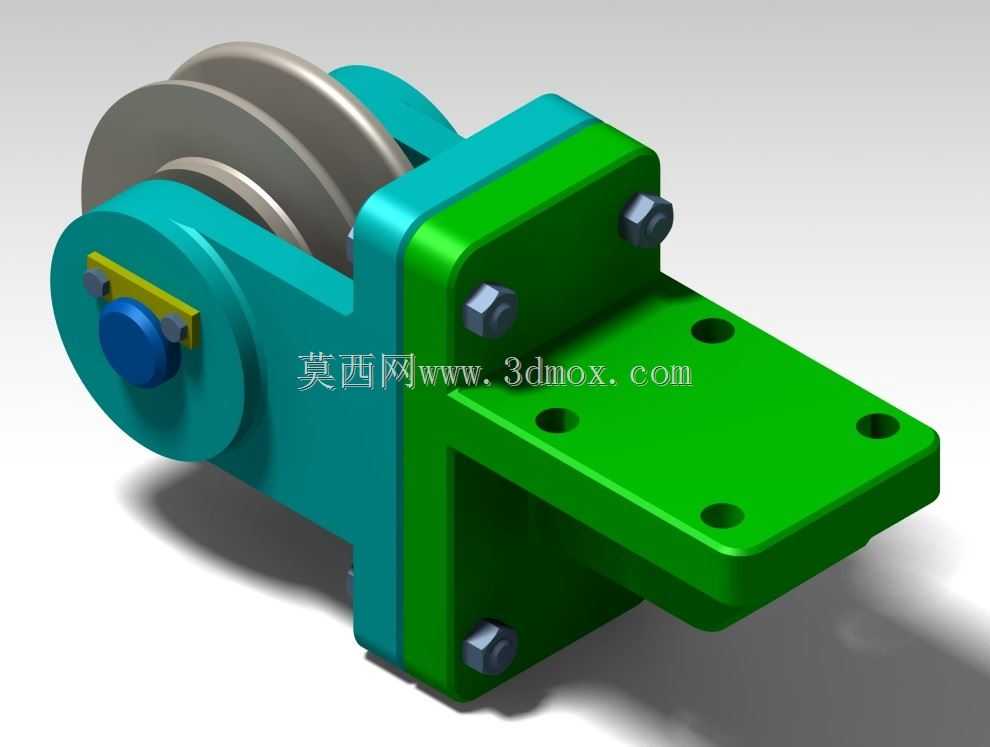

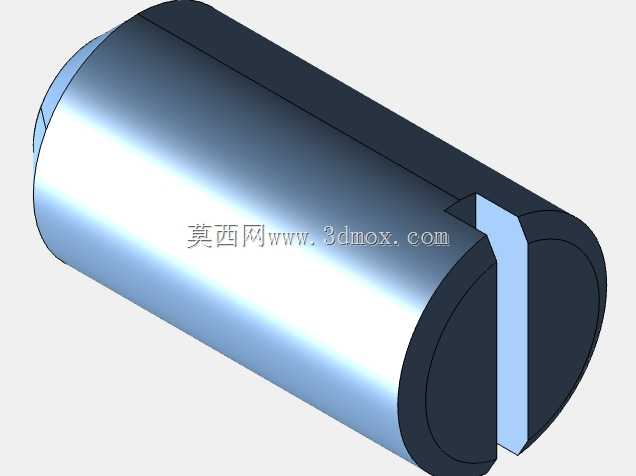

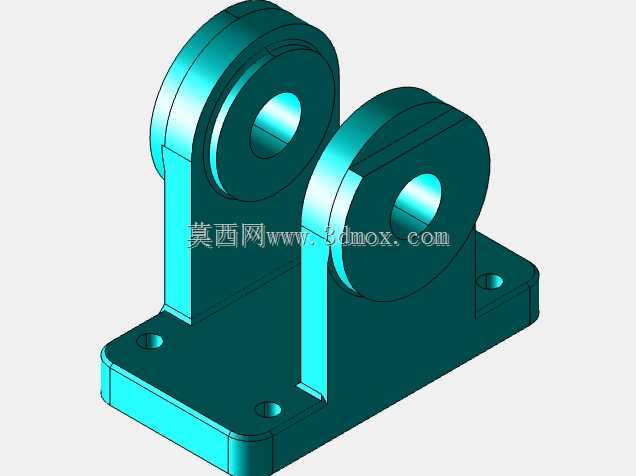

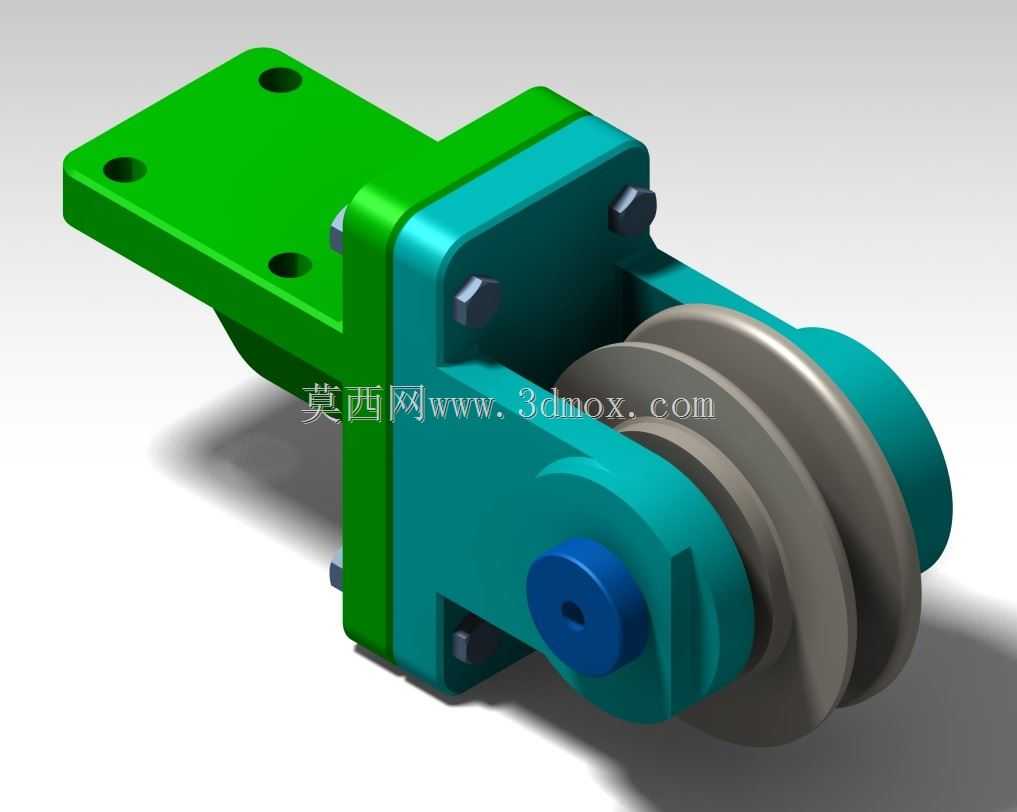

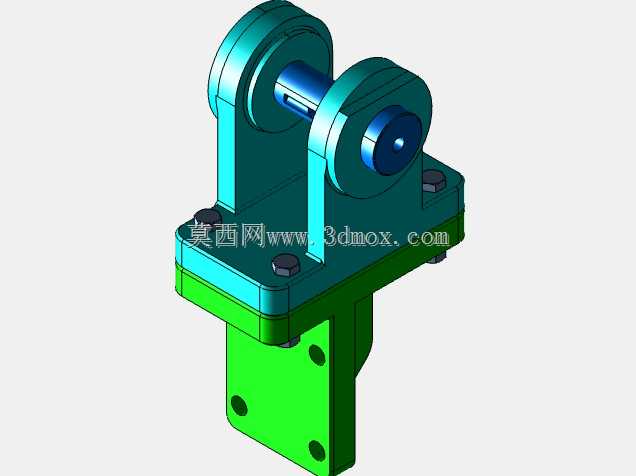

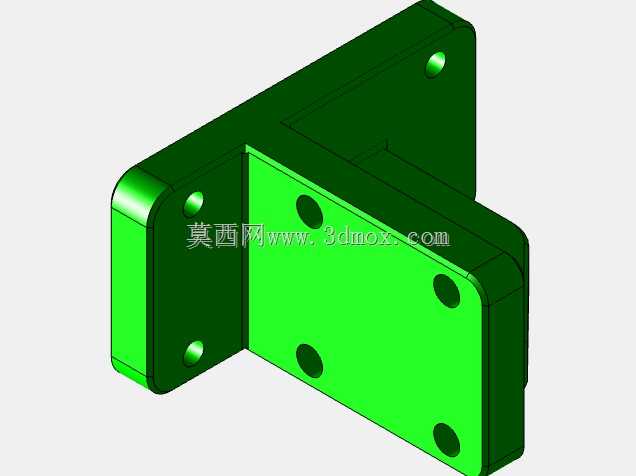

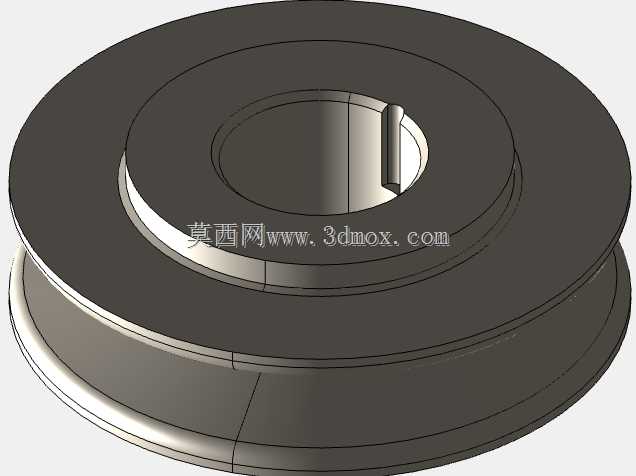

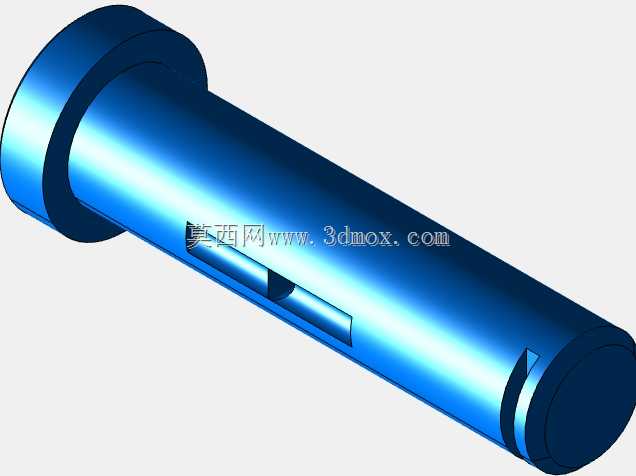

　　从结构功能来看，该组件采用双槽滚轮搭配L型安装基座的组合形式，滚轮部分通过销轴与基座的立板侧连接，销轴两端设置轴端挡圈与锁紧螺栓，既保证滚轮转动的同轴度，又能避免长期运行后销轴出现窜动脱落。滚轮的轮槽采用圆弧过渡设计，能够与稳压器内部的导向导轨或传动钢绳良好贴合，滚动过程中接触应力分布均匀，不会出现局部应力集中导致的滚轮过早磨损。基座部分采用一体化折弯成型的L型结构，水平安装面上设置四个对称分布的安装沉孔，安装时可通过螺栓将整个组件固定在稳压器的内部安装架上，沉孔设计能够让螺栓头完全没入安装面内，不会突出表面干涉其他运动部件的行程。立板与滚轮连接的位置设置了加厚的支撑凸台，提升销轴安装位置的结构强度，避免滚轮承受侧向载荷时立板出现变形偏移。

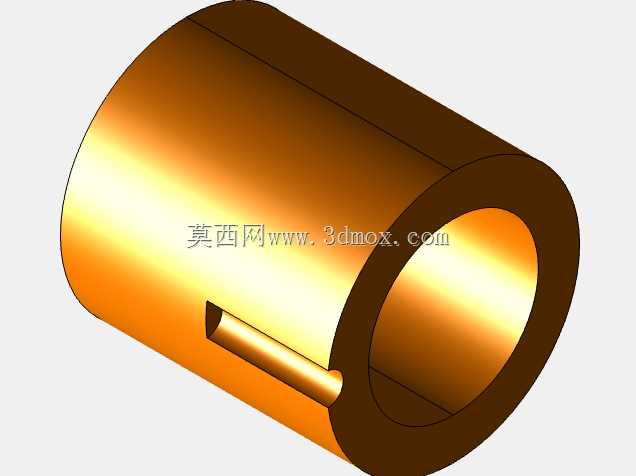

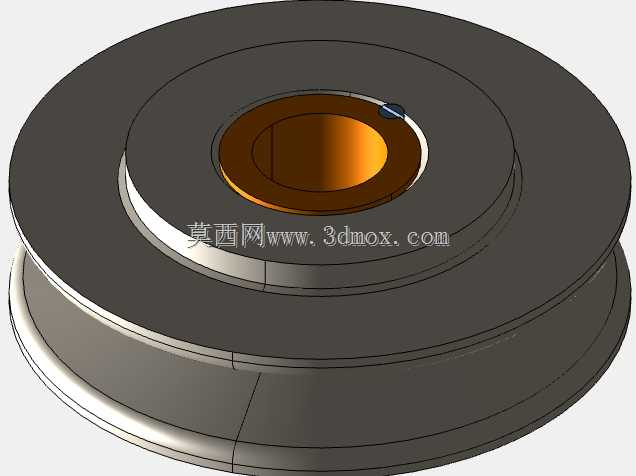

　　设计过程中，首先需要匹配稳压器内部的传动行程与安装空间，确定滚轮的直径与轮槽宽度，滚轮直径过大会占用过多内部空间，直径过小则会造成滚动阻力增大、转动灵活性下降，本次设计的滚轮直径适配常规中小功率交流稳压器的内部安装尺寸，轮槽宽度匹配常用的传动导向件规格，能够兼容多数同类型稳压器的改装与替换需求。安装基座的尺寸设计充分考虑了安装边界的限制，水平安装面的孔位间距符合稳压器内部安装架的通用孔距标准，立板的高度刚好让滚轮的中心高度与传动导轨的中心高度保持一致，安装后无需额外调整垫片即可保证滚轮与导轨的平行度，降低现场装配的调试难度。组件的各零件之间采用螺栓连接与过盈定位配合的组合方式，滚轮与销轴之间设置耐磨衬套，减少长期滚动转动带来的磨损，衬套磨损后可单独更换，无需更换整个组件，降低后期维护成本。

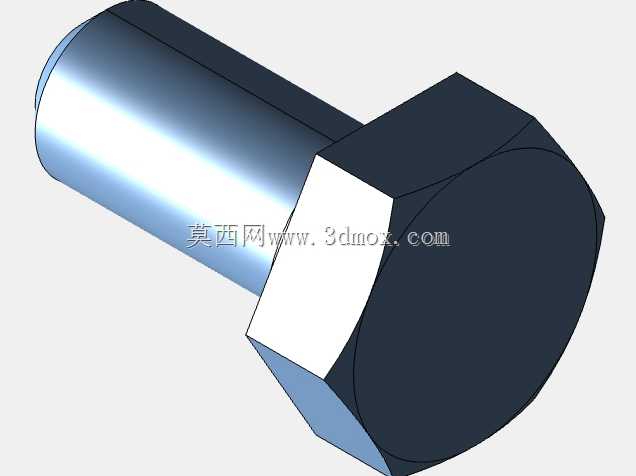

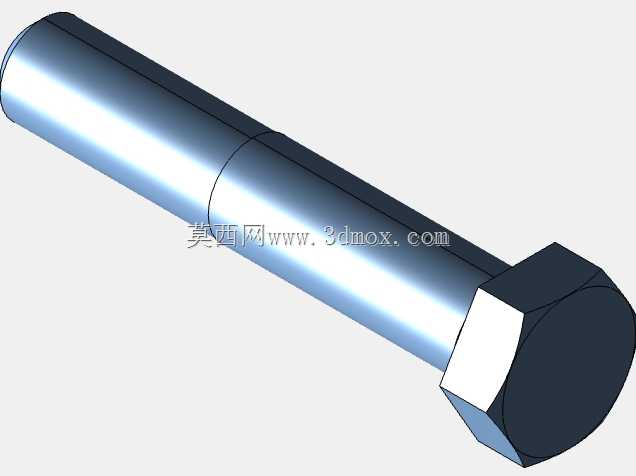

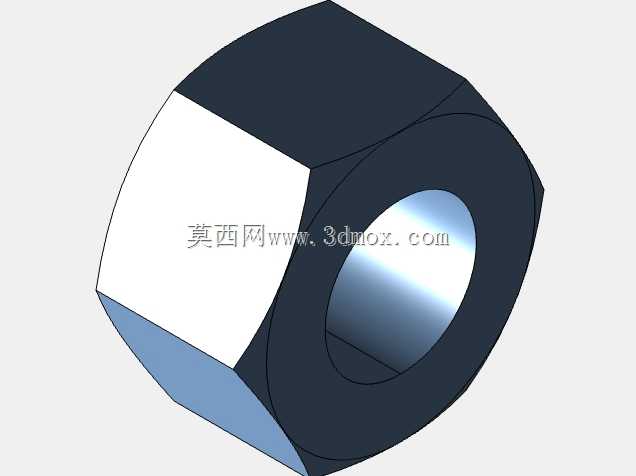

　　在实际装配应用中，该导向组件的安装流程较为简便，先将耐磨衬套压入滚轮的中心孔内，再把销轴穿过立板的安装孔与滚轮内的衬套，在销轴的两端依次装上平垫、锁紧螺栓与轴端挡圈，手动转动滚轮确认转动灵活无卡滞后，即可将整个组件通过安装面的四个沉孔固定到设备的对应安装位置。固定时需要注意螺栓的锁紧力矩符合设计要求，力矩过大会造成安装基座变形，力矩过小则运行过程中容易出现螺栓松动，导致组件位置偏移。组件安装完成后，需要确认滚轮轮槽与导向件的接触位置处于轮槽中心，运行全程无偏磨、异响情况，保证传动过程中动触头的运动轨迹平稳无偏移。

　　从结构可靠性角度来看，该组件的各棱角位置均做了倒角处理，避免装配过程中划伤操作人员，也减少应力集中带来的零件开裂风险。基座与滚轮的材质搭配兼顾了强度与耐磨性能，基座采用足够强度的结构材质保证安装刚性，滚轮表面采用耐磨材质降低长期运行的磨损量，能够适应稳压器长期连续运行的工作工况，即使在频繁调压的工作场景下，也能保持稳定的导向精度，不会因为部件磨损出现传动间隙过大的问题。整个组件的结构紧凑，没有多余的冗余设计，在满足结构强度与功能需求的前提下尽可能压缩占用空间，适配稳压器内部紧凑的安装环境，不会与周边的绕组、接线端子、传动连杆等部件发生运动干涉。
