多腔精密注塑模具完整装配结构设计

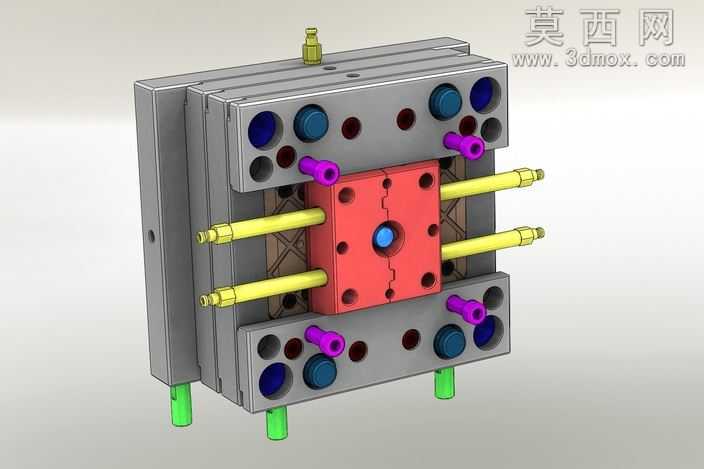

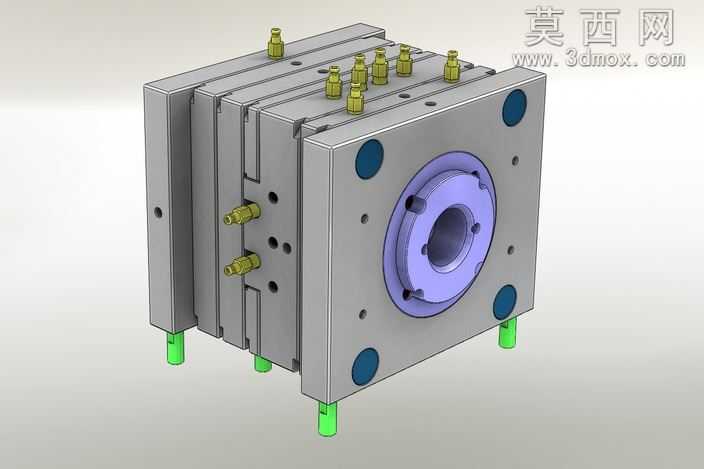

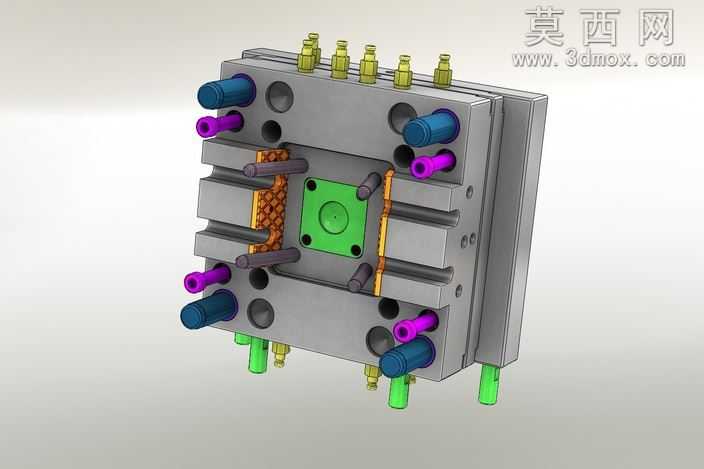

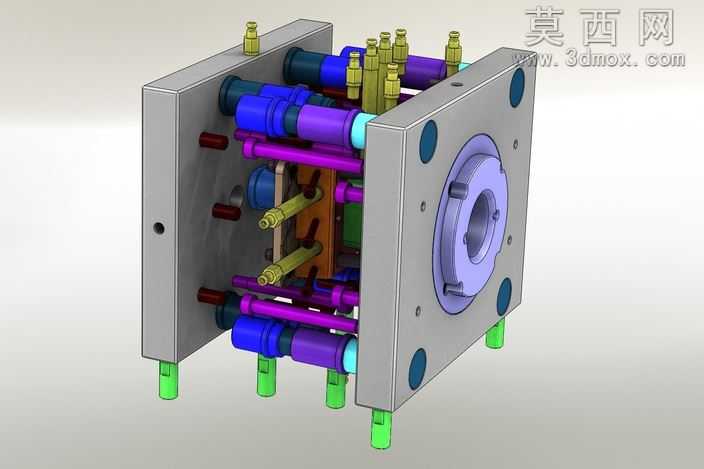

本套注塑模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，对每一个零部件进行精准的尺寸约束与装配定位，确保各部件之间无干涉、配合公差符合实际生产加工要求。建模阶段首先完成标准模架的选型与搭建，根据成型产品的结构特征确定模架规格，依次完成定模座板、定模板、动模板、动模座板等基础模架组件的建模，对模板上的导柱导套安装孔、紧固螺丝孔、定位销孔进行精准排布，保证模架开合模过程的导向精度与连接可靠性。在成型零部件设计部分，根据产品的外观与尺寸要求，拆分定模型腔与动模型芯，对型腔的成型面进行精细化曲面处理，确保成型后产品表面质量达标，同时在成型部件周边合理设计排气结构，避免注塑过程中出现困气、缺胶等成型缺陷。冷却系统设计采用多回路分层排布方式，在定模侧与动模侧分别设置独立的冷却水路，水路接口采用标准水嘴结构，水路走向避开顶针、螺丝等其他功能部件，保证冷却均匀性，有效缩短注塑成型周期，提升生产效率。顶出机构部分采用多顶针均匀排布设计，根据产品的脱模阻力分布确定顶针位置与规格，搭配复位杆、弹簧等复位组件，确保顶出过程平稳顺畅，脱模后产品无顶白、变形等问题，同时在模具上设置定位圈与浇口套结构，匹配注塑机的定位与射胶要求，浇口形式结合产品结构选择合适的进胶方式，保证进胶平衡、后续浇口去除方便。整体装配完成后通过三维软件的干涉检查功能完成全组件校验，对存在配合冲突的部位进行结构优化，不同功能的零部件采用差异化的色彩渲染区分，直观展现模具内部的层级结构与部件分布，清晰呈现冷却水路、顶出组件、导向部件、成型零件的相对位置关系，整套模具结构完整，可直接用于后续的工程图导出、加工工艺编制以及注塑生产调试参考，能够满足对应塑胶产品的批量注塑成型生产需求。
