DN56规格镀锌波纹非金属导管结构

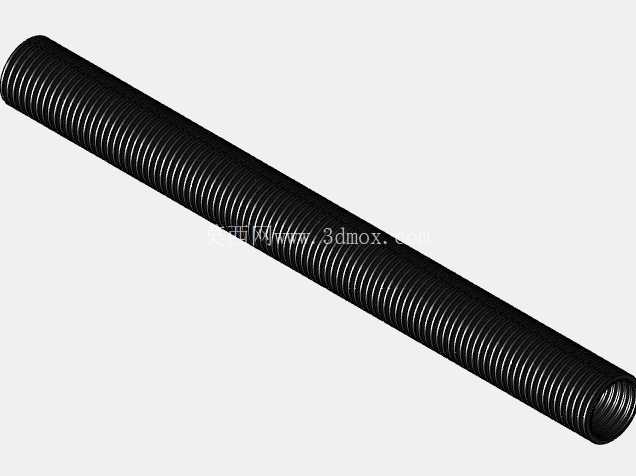

　　能保证内部穿线的有效通径始终维持在设计值以上，不会因为弯折导致线缆穿设阻力变大，或是流体输送时的通流截面损失。管壁外层做镀锌防护处理，并非整管采用金属材质，而是在非金属基材的外层复合镀锌防护层，这样的设计既保留了非金属基材本身的绝缘特性，避免线缆绝缘层破损后出现管路带电的安全隐患，又通过镀锌层提升了管路外层的抗剐蹭、抗轻度腐蚀能力，在车间多尘、存在少量油污溅射的环境里，外层镀锌层能阻挡油污、粉尘直接侵蚀非金属基材，延缓管路老化速度，延长实际使用寿命。从安装边界来看，DN56的公称通径对应实际有效内径约56mm，整管的外径因为波纹结构的存在，会比同通径的光滑直管略大，在做管路固定卡箍选型时，需要匹配波纹的波峰外径来选择卡箍规格，在低压电气布线、小型流体输送的现场施工场景里，这类DN56规格的波纹非金属导管是出镜率极高的管路构件，既可以承担控制柜到现场执行元件之间的线缆防护职能，也能适配低压工况下的非腐蚀性流体、通风支路的输送需求，尤其在交流稳压类电气设备的周边布线场景中，能很好地适配设备进出线的弯折走位需求，避免线缆直接暴露在积灰、轻度机械剐蹭的环境里。从结构设计逻辑来看，整管采用连续螺旋波纹的构型，没有额外拼接焊缝，管壁的波纹段采用等距等深的螺旋排布，这种设计首先解决了硬质直管无法灵活弯折走位的痛点，在现场安装时不需要额外配置大量弯头接头，顺着布线走向就能自然弯曲适配，弯曲过程中不会出现管壁瘪塌、内径骤缩的问题，

　　不能直接套用光滑硬管的卡箍尺寸，否则会出现卡箍无法箍紧、或是压溃波峰导致管路变形的问题。管路两端可以适配标准的DN56规格快插接头、或是卡套式接头，安装时不需要对管端做特殊的平口处理，顺着波纹的螺旋走向截断后，管端的波峰结构就能和接头的密封件形成可靠的贴合密封，减少现场施工的加工工序。在电气设备配套场景中，这类导管常用来布设多股控制线缆、动力线缆，波纹结构的存在还能在设备运行产生小幅振动时，通过自身的弹性形变吸收振动能量，避免管路和设备硬连接出现接口松脱、线缆被反复弯折断裂的问题；在小型通风、低压输水的场景里，螺旋波纹的内壁还能对流体形成一定的导流作用，降低流体在管内流动时的紊流噪音，同时整管的重量远低于同规格的金属波纹管，搬运、

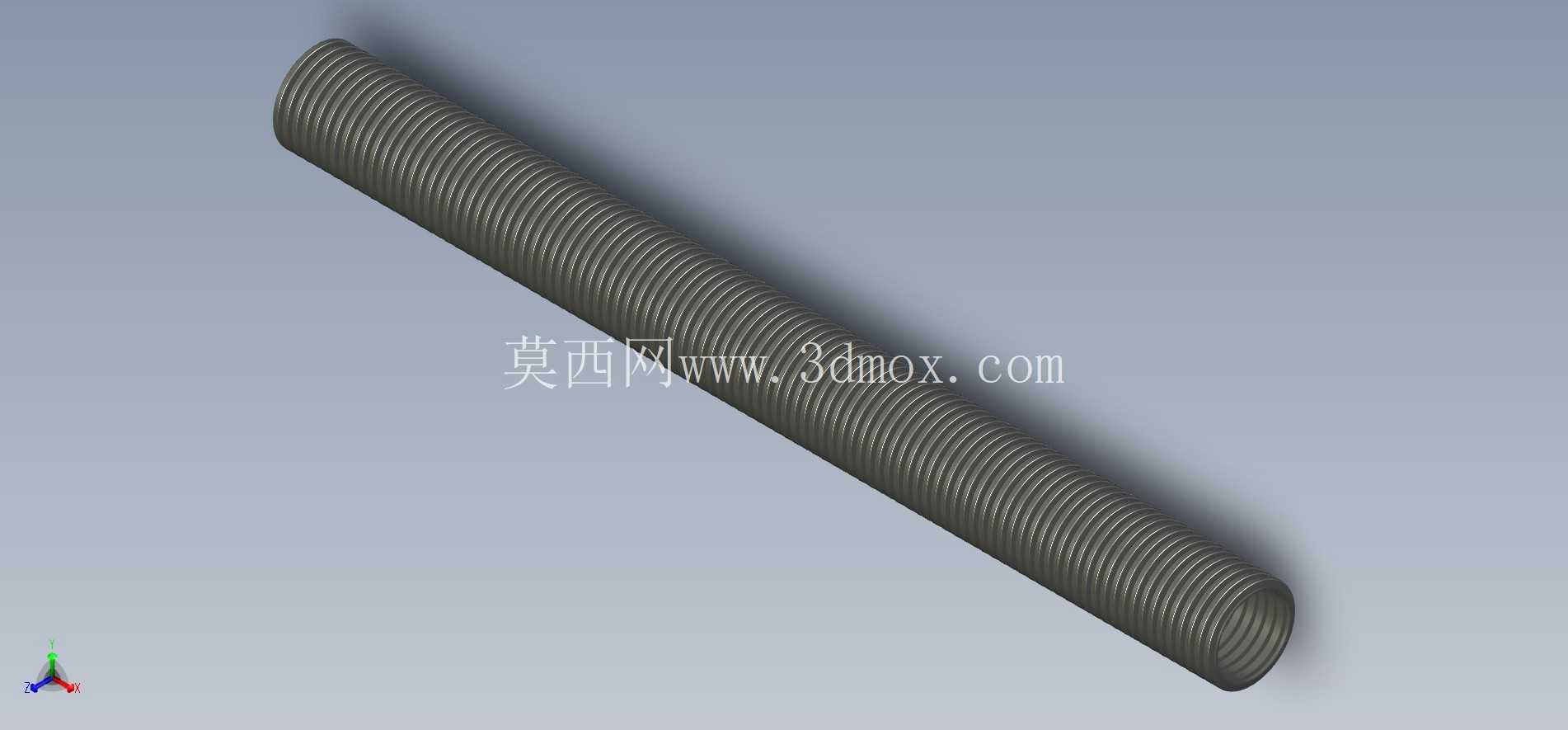

　　安装时的劳动强度更低，高空布设时对固定支架的载荷要求也更小。建模过程中需要重点控制波纹的螺旋升角、波峰与波谷的圆角过渡，螺旋升角过大时，管路弯曲时的应力会集中在波谷位置，反复弯折后容易出现开裂；升角过小则会导致管路的轴向伸缩量不足，无法适配安装时的轴向尺寸偏差。波峰与波谷的位置都做了R角过渡，没有尖锐的棱角，一方面是避免穿线时尖锐棱角刮破线缆的绝缘外皮，另一方面也能降低应力集中系数，提升管路反复弯折后的疲劳寿命。管壁的厚度设计也做了平衡，壁厚过薄会导致管路的径向支撑力不足，受到外力挤压时容易瘪塌堵塞通径；壁厚过厚则会让管路的弯曲阻力变大，现场安装时很难顺着走位弯折，同时也会增加不必要的材料成本。实际选型时需要注意，

　　这类带镀锌外层的非金属导管不适合在强酸强碱、长期浸泡在液体中的场景使用，镀锌层仅能抵御轻度的腐蚀和剐蹭，长期在强腐蚀环境下会出现镀层脱落，进而侵蚀内部的非金属基材；也不适合在高温热源附近布设，非金属基材的耐温上限有限，靠近高温热源会导致基材软化变形，失去应有的防护能力。在交流稳压设备的配套安装中，这类导管通常从设备的底部进出线孔引出，顺着设备支架的走向布设到现场的用电点位，固定时采用带橡胶衬垫的卡箍，间隔600-800mm设置一个固定点，在管路弯曲的位置两侧各增设一个固定点，避免管路因为自重下垂拉扯接口位置。和传统的PVC硬管相比，这类波纹导管不需要提前测量尺寸预制弯头，现场可以根据实际走位灵活调整，大幅减少现场安装的辅料消耗和施工时间；和普通的塑料波纹管相比，外层镀锌层的存在让它的抗外力冲击能力更强，不会因为现场的工具掉落、物料剐蹭就出现管壁破损，能给内部的线缆或是输送介质提供更可靠的防护。
