多铰接式机械连接支座结构设计

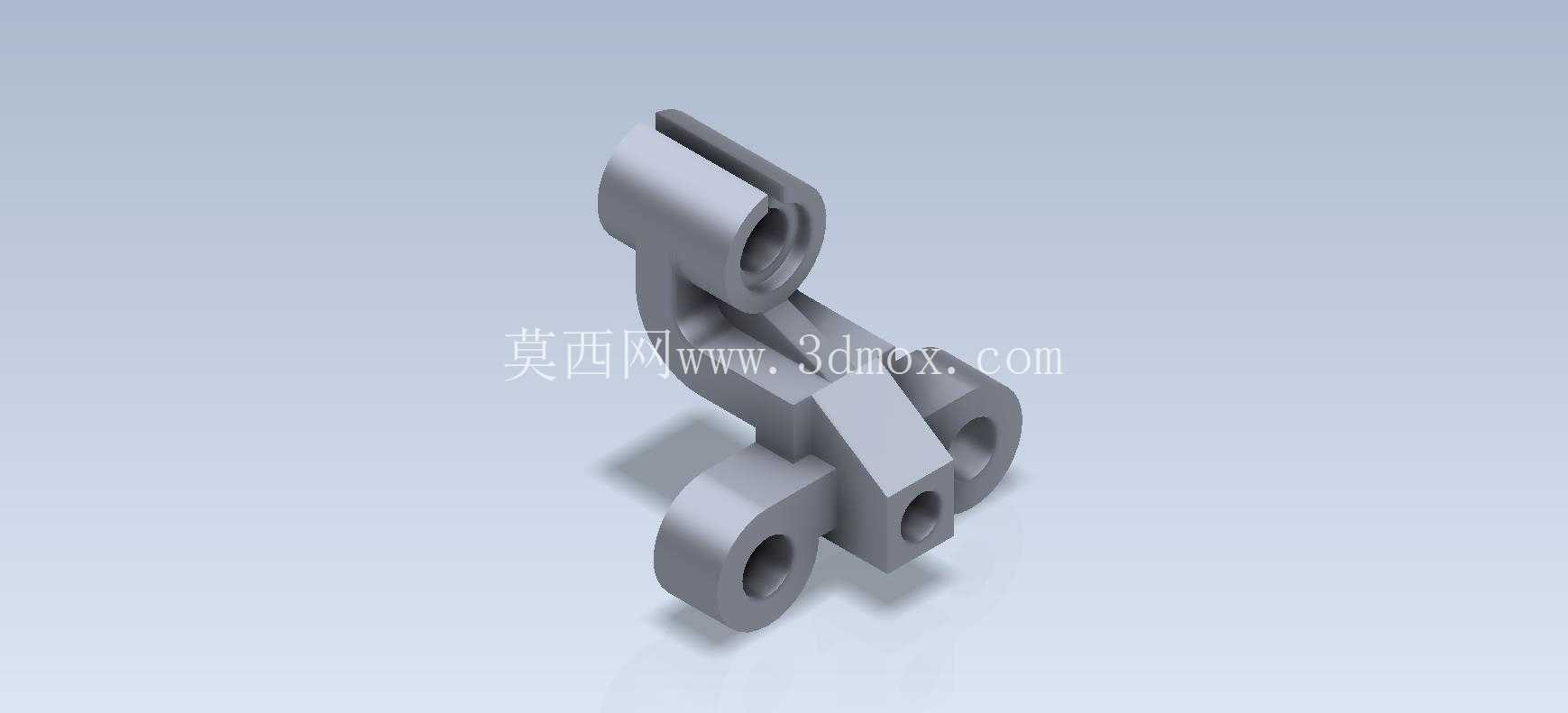

　　这类多铰接支座构件，在轻工自动化输送线、小型工装夹具的连杆传动组里应用十分普遍，日常做设备改造、非标机构设计时，经常会遇到需要实现多方向铰接传动的场景，这类零件就是用来衔接不同方向的传动连杆，把动力从主动端传递到多个执行端，同时保证各铰接点的转动自由度不会出现卡滞。从结构上看，整个零件采用一体化铸造成型后再做机加工的工艺路线，主体是一块带加强筋的连接基体，三个带通孔的铰接耳座分别朝向不同的空间角度，其中一个耳座沿基体竖直方向向上延伸，另外两个耳座分别布置在基体的侧下方和侧方，每个耳座的内孔都做了同轴度公差要求，用来装配销轴或者衬套，避免连杆转动时出现偏磨。设计这类零件的时候，首先要核算每个铰接点的受力载荷，

　　根据连杆传递的扭矩大小来确定耳座的厚度和内孔直径，比如向上延伸的那个耳座因为要承受竖直方向的拉压载荷，耳座的壁厚比另外两个侧置耳座厚2mm左右，根部还做了圆角过渡来减少应力集中，避免设备长期运行时出现根部断裂的问题。基体中间的凸起方块是定位基准面，安装的时候这个面会贴紧设备的安装基板，通过两个未打通的螺纹孔做紧固连接，安装边界上要注意，三个耳座的转动空间不能和周边的其他构件发生干涉，所以建模的时候要提前做运动仿真，确认每个耳座连接的连杆在全行程转动时，不会和基体或者安装面产生碰撞。尺寸设计上，整个零件的总高度控制在80mm以内，横向最大宽度不超过70mm，属于小型的连接构件，适合用在空间紧凑的小型机构里，

　　每个铰接孔的直径统一为12mm，方便选用标准的销轴和卡簧做轴向固定，减少非标件的采购成本。耳座的外边缘都做了1mm的倒角，一方面是去除加工毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中的点位，提升零件的疲劳强度。做三维建模的时候，要先确定三个铰接孔的空间位置坐标，以中间的定位方块为基准原点，先画出基体的大致轮廓，再逐个拉伸切除出铰接孔，最后做圆角和倒角的细节处理，建模过程中要注意每个耳座的拔模角度，如果是采用铸造毛坯的话，外表面要留1.5度的拔模斜度，方便脱模，内孔因为要后续镗削加工，不需要留拔模角度，直接留1mm的加工余量即可。实际应用中，这类零件如果用在有粉尘或者潮湿的工况下，铰接孔内还需要压入铜衬套，

　　定期加注润滑脂来减少磨损，延长零件的使用寿命，设计的时候就要提前考虑衬套的压装余量，内孔的公差带选H7，和铜衬套的外径形成过盈配合，避免衬套在孔内转动。很多刚接触结构设计的工程师做这类零件的时候，容易忽略耳座根部的圆角处理，直接做直角连接，实际加载的时候很容易在直角位置出现应力集中，设备运行几个月就会出现裂纹，所以在建模阶段就要把过渡圆角做足，根据耳座的厚度不同，圆角半径选2-3mm比较合适。另外安装面的平面度也要控制在0.05mm以内，如果安装面不平，紧固螺丝拧紧之后零件会产生变形，导致铰接孔的同轴度超差，连杆转动的时候就会出现卡滞、异响的问题，所以加工的时候安装面要做铣削处理，保证平面度要求。这类多铰接支座和单耳支座相比，最大的优势就是可以在一个零件上实现三个方向的连杆连接，减少了设备上的安装零件数量，让整个机构更加紧凑，在小型自动化设备的摆杆机构、联动锁止机构里，这种结构的应用非常广泛，设计的时候只要把受力、安装空间、运动干涉这几个核心点考虑到位，就能做出可靠性很高的连接构件。
