12路10A过孔式导电滑环结构设计

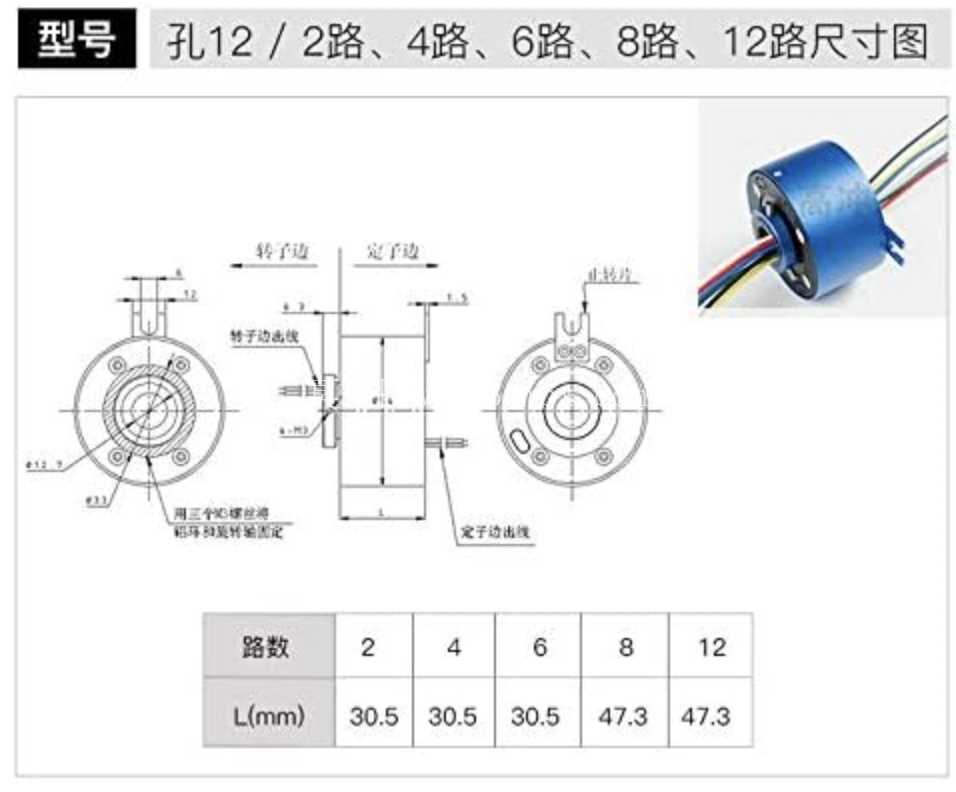

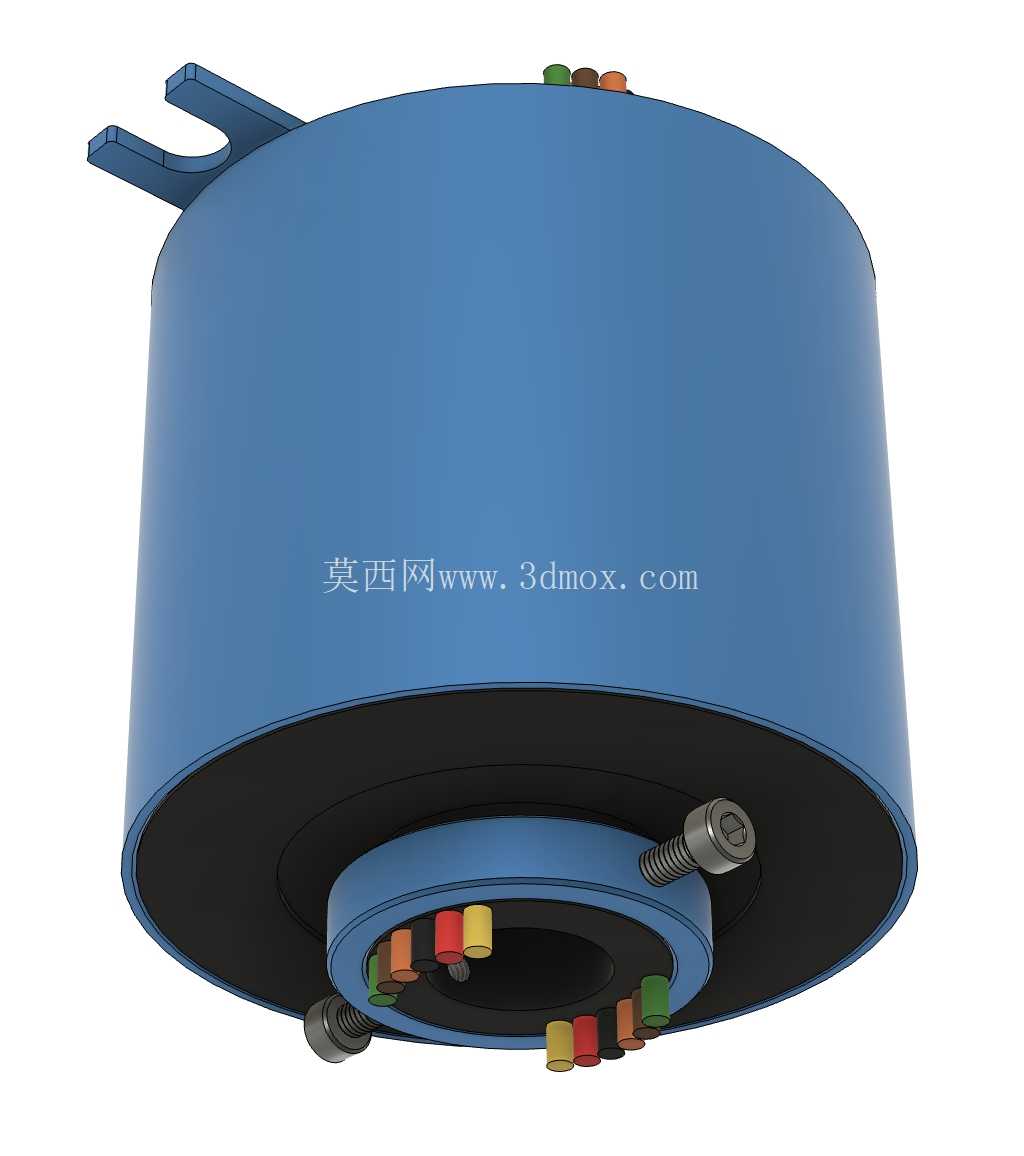

　　这款过孔式导电滑环主要面向需要360度连续旋转同时传输功率与信号的机电一体化设备场景，常见应用覆盖自动化转台、游乐设备旋转机构、包装机械旋转工位、机器人关节、医疗旋转诊疗设备、风电桨距调节机构等需要在固定端与旋转端之间持续传输电能的场合，能够避免旋转过程中导线缠绕拉扯的问题，保障旋转工况下的电路连通稳定性。该款滑环设计为12路导电通路，单路额定载流10A，可同时满足多路动力电与控制信号的同步传输需求，过孔直径适配54mm外径的安装轴，中心通孔可用于穿过设备主轴、气路管路或者液压油路，适配多种中空轴安装的设备结构。从结构设计来看，整体采用圆柱形外壳设计，外壳主体做了蓝色阳极氧化表面处理，既提升了金属外壳的耐腐蚀性能，

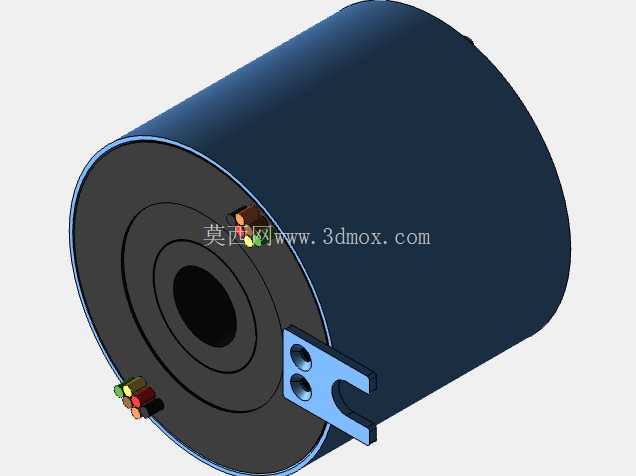

　　也能在设备装配过程中起到较好的标识作用，外壳侧面预留了安装固定耳，通过两个对称的凸耳结构即可将滑环定子部分固定在设备的静止机架上，不需要额外设计复杂的安装支座，降低配套设备的结构设计成本。转子部分位于滑环中心，通过紧定螺钉与穿过中心孔的设备旋转轴锁紧固定，保证转子与转轴同步旋转，不会出现相对打滑的情况，转子端的出线采用彩色线芯区分不同通路，装配时可以根据线色快速对应接线定义，减少现场接线的错接概率，定子端的出线同样做了分色处理，两端接线端都预留了足够的出线长度，方便在设备内部布线走线。滑环内部的接触结构采用贵金属刷丝与铜质导电环的组合设计，刷丝保持恒定的接触压力，在高速旋转工况下也能保持稳定的接触电阻，

　　不会出现接触不良打火或者信号中断的问题，内部轴承采用密封式深沟球轴承，既保证转子旋转的同轴度，也能阻挡外界粉尘进入滑环内部的接触腔，延长滑环的实际使用寿命。在安装边界上，滑环整体外径控制在合理范围内，不会占用过多的设备径向安装空间，轴向长度适配多数中小型旋转机构的安装间距，安装时只需要保证转轴与滑环中心孔的同轴度在公差范围内，将定子固定耳锁死在静止结构上，避免定子跟随转子产生跟转，即可完成滑环的装配。建模过程中重点还原了滑环的外部装配特征，包括外壳的安装耳结构、转子端的紧定螺钉位置、两端出线的排布方式、中心通孔的尺寸边界，所有外部尺寸都按照实物测量值进行1:1还原，能够直接用于设备装配时的干涉检查，也可以作为配套结构设计的尺寸参考。

　　需要注意的是，建模时线芯颜色仅做示意，实际应用中不同厂家的线色定义可能存在差异，接线时需要以对应产品的接线手册为准，模型主要用于结构装配层面的设计参考，不涉及内部精密接触结构的详细参数，在做设备结构选型时，可以直接套用该模型的外部尺寸进行安装空间预留，确认安装孔位、出线方向是否与自身设备结构匹配，减少实物选型时的尺寸适配问题。这类过孔滑环相较于帽式滑环的最大优势在于中心通孔的设计，能够适配需要穿轴或者走管路的旋转场景，不需要额外设计旁通结构，整体集成度更高，在紧凑型旋转设备中应用更为广泛，设计配套结构时需要预留出滑环两端的出线弯曲半径，避免导线被外壳或者旋转部件挤压磨损，同时要注意滑环的安装方向，保证转子端与旋转部件连接、定子端与静止部件连接，不能反向安装导致定子跟转扯断导线。
