16芯迷你卡侬GX16圆形连接器结构

　　这款16芯迷你XLR规格的GX16圆形连接器，属于小尺寸多芯信号接插件范畴，在音频设备、小型工控传感单元、便携检测仪器这类对安装空间有严格限制的场景中应用十分广泛。日常做设备布线设计时，这类小直径多芯连接器往往是面板空间局促场景下的首选，相比常规大尺寸卡侬接口，它的安装开孔直径仅16mm，能在狭小的设备面板上排布更多信号通路，同时保留卡侬接口可靠的锁止特性，避免设备移动或者线缆拉扯时出现接触不良的问题。

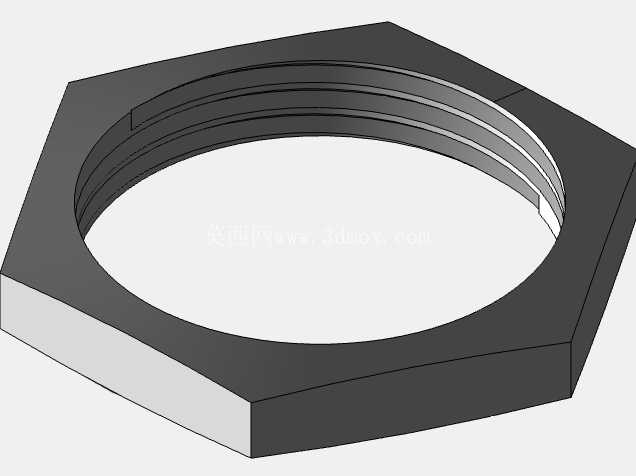

　　从结构设计来看，这款连接器采用法兰盘前置安装的结构，底部带六角定位边，安装时可以直接卡在面板开孔的定位槽内，配合尾部的锁紧螺母就能完成快速固定，不需要额外设计防转结构，能大幅减少面板加工的工序复杂度。接口部分的接触件采用16芯均匀排布的针脚布局，针脚间距经过严格核算，既保证了多通路信号传输时的绝缘间距要求，避免相邻针脚之间出现信号串扰，又尽可能压缩了整体的径向尺寸，适配小型化设备的设计需求。外壳采用金属材质加工，表面做了哑光氧化处理，既具备足够的结构强度，能承受日常插拔的外力冲击，又能起到一定的电磁屏蔽作用，减少外界电磁干扰对弱信号传输的影响，这一点在音频信号传输、微弱传感信号采集场景下尤为重要。

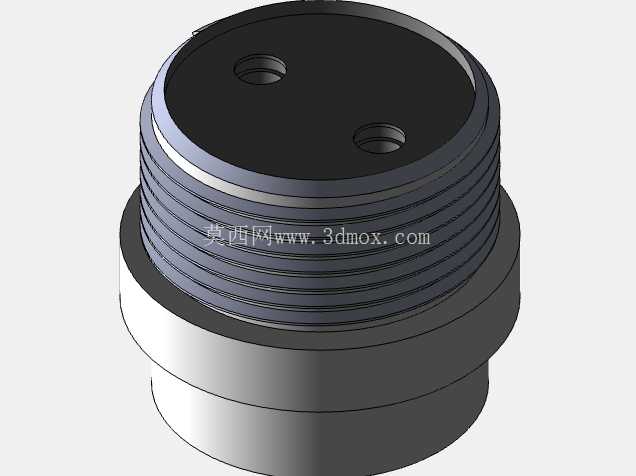

　　在实际选型适配时，需要重点关注几个安装边界参数：首先是面板开孔尺寸，必须匹配M16的螺纹规格，开孔公差控制在±0.1mm范围内，避免安装时出现间隙过大导致连接器晃动，或者公差过小无法装入的问题；其次是法兰盘的厚度方向尺寸，连接器主体突出面板正面的高度经过优化，不会因为突出过多影响设备整体的外观平整度，尾部的接线空间预留也足够，能适配线径在3-6mm范围内的多芯屏蔽线缆，线缆固定部位采用压线式结构，接线完成后可以通过尾部的锁紧套压紧线缆外皮，避免线缆拉扯直接作用在针脚焊接点上，提升接线的可靠性。

　　功能特性上，这款连接器的插拔寿命满足常规工业场景的使用要求，针脚接触部位采用镀金处理，能降低接触电阻，减少长期使用后的氧化问题，保证信号传输的稳定性。防护等级方面，面板安装完成后正面可以达到IP55的防护级别，能阻挡日常的灰尘侵入，也能承受少量的飞溅水滴，适配户外便携设备、车间小型检测仪器这类非严苛密封环境下的使用需求。设计时还考虑了防误插结构，接口对位处做了定位缺口，只有对位准确时才能完成插拔，避免强行插错导致针脚弯折损坏。

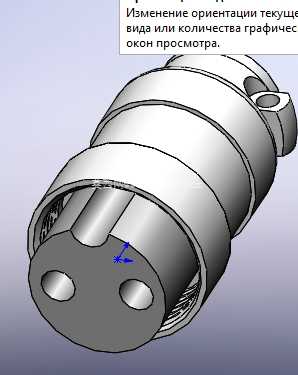

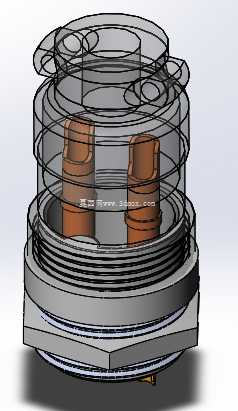

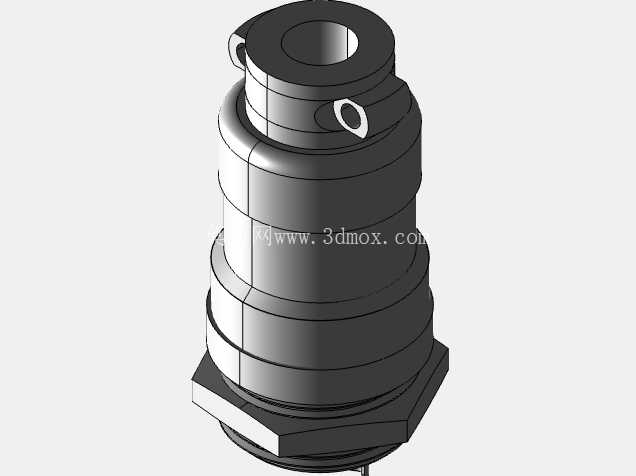

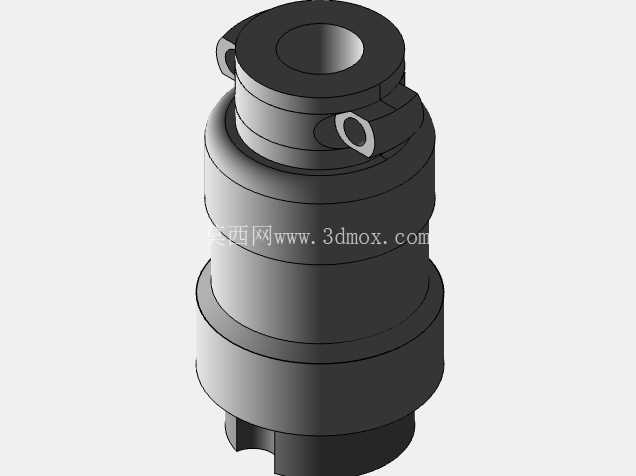

　　在三维建模过程中，这类连接器的模型需要重点还原几个关键配合尺寸：针脚的相对位置度、法兰安装孔的定位尺寸、接口插拔配合的公差带，还有外壳的阶梯结构细节，这些尺寸直接影响到后续做设备整机装配时的干涉检查准确性。很多工程师在做小型设备结构设计时，往往会忽略接插件的尾部接线空间预留，导致实际装配时线缆弯折半径不足，出现接线困难或者线缆损伤的问题，这款模型完整还原了尾部的接线腔体结构，在做整机布局时可以直接用来校验线缆的走线路径，提前规避装配干涉问题。另外，连接器两侧的锁止挂耳结构也做了完整还原，这部分是和对接插头的锁止卡扣配合的关键结构，尺寸精度直接影响插拔时的锁止手感和连接可靠性，建模时严格按照实物的卡扣行程、配合间隙做了还原，能直接用来做对接装配的模拟验证。

　　从实际应用的角度出发，这类迷你多芯连接器常用来传输平衡音频信号、低速传感控制信号，在小型调音台、便携录音设备、工业手持检测终端、小型移动机器人的信号传输部位都能见到它的身影。相比同针数的航空插头，它的插拔手感更顺滑，锁止结构操作更便捷，不需要旋转锁紧环，对准后推入就能完成锁止，拔出时只需要按压两侧的卡扣就能快速分离，很适合需要频繁插拔连接的便携设备场景。同时金属外壳的接地设计可以和设备面板的接地端连通，进一步提升屏蔽性能，在有电磁干扰的工业车间环境下，也能保证信号传输的稳定性，不会因为外界干扰出现信号杂音或者数据传输错误的问题。
