带滤波功能IEC品字电源输入插座模块

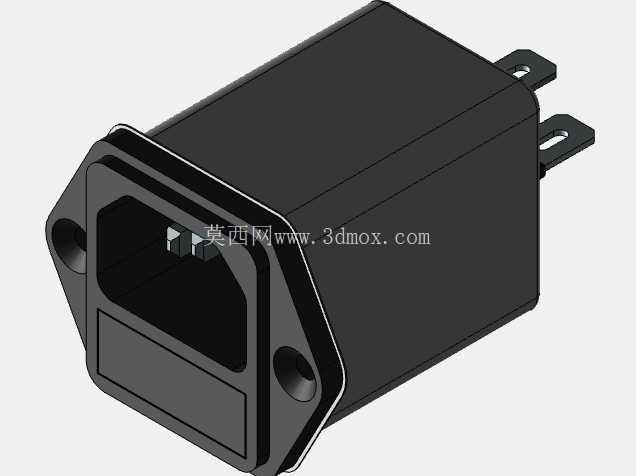

　　这款带集成滤波功能的IEC品字电源输入模块，是各类工业控制设备、测试仪器、医疗电子装置做交流市电接入端的常用部件，日常选型中经常会在需要做EMC整改的设备进线端见到它的身影。不同于普通的裸品字插座，这款模块把二阶EMI滤波电路直接封装在插座本体内部，不需要额外在设备内部排布独立滤波板，能大幅压缩电源进线部分的占用空间，对于内部布局紧凑的台式仪器、小型工控设备来说，能省出不少板卡排布的冗余空间。从结构设计上看，模块采用带法兰的安装耳结构，两个安装孔位对称分布在插座面板两侧，安装时直接从设备面板外侧卡入开好的对应方孔，从背面用螺丝或者卡扣锁紧即可，不需要做复杂的内部固定结构，面板贴合面做了细微的止口台阶，安装后能和设备面板紧密贴合，

　　避免出现缝隙漏光或者积灰的问题。插座端采用标准的IEC C14品字接口，和市面上通用的品字电源线完全兼容，不需要定制特殊规格的接插线缆，后端的输出引脚采用直插式焊片设计，既可以直接焊接在设备主电源板的进线焊盘上，也可以用带绝缘护套的接插件压接后插接，适配不同的内部布线方案。模块的滤波电路针对市电频段的共模、差模干扰做了匹配设计，能有效抑制电网侧传入的高频尖峰干扰，同时也能阻隔设备内部开关电源产生的高频信号反向串入电网，在做EMC传导测试的时候，用这类集成滤波插座往往能比单独排布滤波电路节省不少调试时间。外形上模块整体做了圆角过渡的黑色阻燃塑壳封装，所有带电部分都完全包裹在塑壳内部，爬电距离和电气间隙都满足安规要求，

　　不需要额外做绝缘隔离处理，安装边界上需要注意在面板开孔时预留足够的法兰贴合余量，模块本体伸入设备内部的部分要和周边的金属结构件、发热元件保持至少3mm的安全间距，避免高温长期烘烤塑壳导致老化，同时也要避开内部走线的弯折区域，防止线缆挤压到模块本体造成引脚受力脱焊。在实际选型替换时，这款模块的安装开孔尺寸和同规格的普通品字插座完全兼容，原有设备做EMC升级时可以直接替换原有插座，不需要重新修改面板开孔尺寸，改造难度很低。
