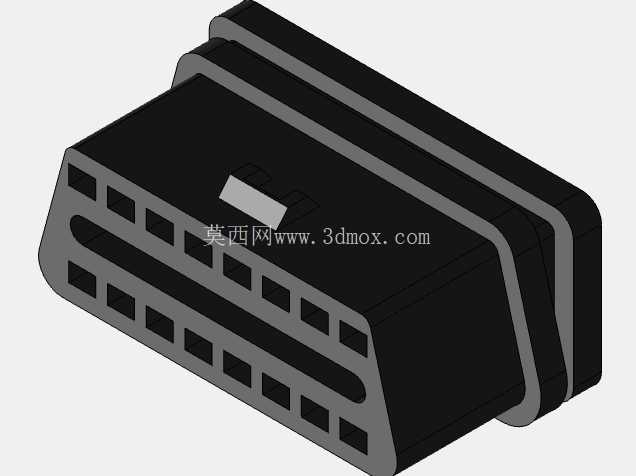

带直针结构车载OBD母座连接接口

　　在车载诊断系统的硬件链路搭建中，这类带直针的OBD母座是连接车载ECU与外接诊断设备的核心物理接口，日常维修场景里维修技师手持的诊断仪、后装的车载数据采集终端，都需要通过该接口完成与车辆电控系统的物理对接，实现故障码读取、运行数据流抓取、电控单元参数标定等操作，是乘用车辆、商用车辆出厂时强制配置的标准诊断接口部件。从结构设计逻辑来看，该母座完全遵循J1962标准的接口定义，接口端采用上下双排针脚布局，上排8个针位、下排8个针位，中间设置防呆凸台结构，能完全避免公头插反导致的针脚弯折、接口短路问题，公头插入时凸台与公头对应的凹槽配合，插入到位后会有清晰的卡扣反馈，保证车辆行驶过程中接口不会因振动出现松脱、接触不良的情况。

　　直针结构的设计主要面向PCB板直插焊接的装配场景，针脚长度与排布间距严格匹配车载诊断模块的PCB焊盘位置，生产装配时可直接通过波峰焊完成针脚与电路板的固定，相比弯针结构省去了弯折整形的工序，能有效提升SMT产线的装配效率，同时直针的电流承载能力更强，可满足CAN总线、K线诊断通讯以及常电、搭铁回路的载流要求，避免长期使用后针脚发热氧化导致的通讯中断问题。外形尺寸方面，该母座的接口端外轮廓完全符合标准OBD接口的尺寸规范，外壳采用耐磨阻燃的PBT材质注塑成型，表面做哑光防滑处理，插拔时的握持摩擦力适中，外壳侧壁设置有安装固定卡扣位，可直接卡接在车辆驾驶位下方的内饰板预留安装位上，不需要额外的螺丝固定，

　　安装边界预留了足够的公头插拔操作空间，即使在驾驶位下方光线差、操作空间局促的位置，也能单手完成诊断接头的插拔操作。设计过程中重点考虑了车载环境的耐候性要求，针脚表面做镀锡处理，能抵御车内温差变化带来的氧化问题，外壳材质可耐受-40℃到120℃的工作温度范围，满足车辆在极寒、高温地区的使用需求，接口内部的针脚固定座采用高强度绝缘材质，可承受至少5000次的反复插拔不会出现针脚松动、绝缘层开裂的问题，完全覆盖车辆全生命周期的诊断使用需求。
