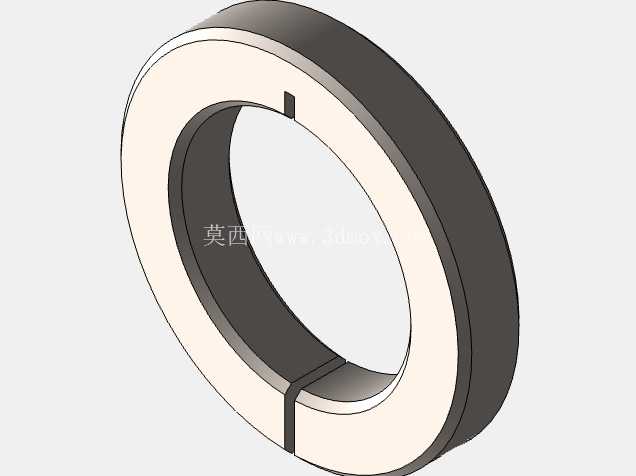

CSWA认证考试练习用开口环形零件建模实例

　　这款开口环形零件的建模实例，是针对机械设计从业者技能提升与认证备考打造的实操参考，覆盖从结构拆解到特征落地的全流程设计逻辑。在日常机械结构设计场景中，这类带开口的环形构件常被用于轴系定位、间隙调整、弹性预紧等环节，比如小型传动机构的轴端挡圈配套调整环、检测设备的工装定位衬套，都能看到类似结构的身影，它依靠开口处的微量形变实现快速装拆，无需额外拆卸整根轴系就能完成位置调整或零件更换，在小空间装配场景下优势十分明显。

　　从结构设计思路来看，建模时首先要把控环形主体的内外径同轴度，这直接决定了零件与轴、安装孔的配合精度，若同轴度偏差超过0.02mm，装配后就会出现卡滞、偏磨的问题，大幅缩短构件使用寿命。开口位置的设计是整个零件的核心，开口宽度需要匹配实际装配时的形变需求，既要保证装拆时能产生足够的弹性变形量顺利卡入安装位，又要避免开口过宽导致零件安装后刚性不足，在受径向载荷时出现错位失效。同时开口处的两个端面需要做微小的倒角处理，避免装配时锐边刮伤配合轴的表面，破坏轴的表面粗糙度进而影响配合稳定性。

　　尺寸与安装边界方面，这类环形零件的轴向厚度需要根据承受的轴向载荷大小核算，常规轻载传动场景下厚度取环形外径的1/8到1/6即可，若用于重载定位场景则需要适当增加厚度，并在开口处增设辅助锁紧结构防止受载后开口扩张。零件的外径尺寸需要比安装沉孔的直径小0.1mm到0.15mm，预留足够的安装间隙，避免过盈装配导致零件被挤压变形；内径与配合轴的配合公差多选用H7/h6的间隙配合，既保证装拆顺畅，又不会出现径向窜动过大的问题。建模过程中需要重点关注特征的参数化关联，将内外径、厚度、开口宽度等关键尺寸设置为可驱动参数，方便后续根据不同的安装场景快速调整尺寸，不需要重新绘制草图就能衍生出适配不同轴径的系列化零件。

　　在实际建模练习时，还要注意环形端面与内外圆柱面的垂直度要求，若端面垂直度超差，零件安装后会与相邻定位面出现间隙，导致轴系攒动。开口处的两个平行面需要保证平面度与平行度，避免锁紧时出现局部应力集中，长期受交变载荷后出现裂纹。这类练习模型的结构看似简单，却涵盖了旋转凸台、拉伸切除、倒角、参数化关联等多个SolidWorks核心建模操作，能帮助练习者快速掌握回转类零件的建模逻辑，养成从装配需求倒推零件尺寸公差的设计思维，避免脱离实际应用的无效建模。
