金属轴类转接安装基座结构设计

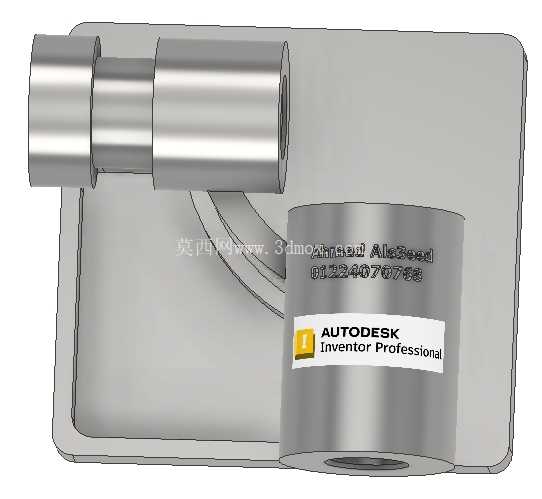

　　这款轴类转接安装基座，主要面向小型机电设备的动力传递衔接场景，常见于桌面级实验装置、小型输送模组的动力输出端配套，用来解决不同轴径传动件的对接定位问题，避免轴系运转时出现径向跳动、同轴度偏差超差的情况。从结构设计来看，基座采用平板式安装底板作为承载主体，底板边缘做了小圆角过渡处理，既可以消除加工后的锐边毛刺，也能避免安装时与周边构件发生干涉，底板上预留的安装孔位可配合螺栓完成与设备机架的固定，孔位间距按照常规小型设备的安装基准设置，适配多数通用型材机架的孔距标准。立置的轴套部分采用阶梯式同轴结构，两段不同外径的轴套内孔保持严格的同轴度公差，大直径轴套段用来承接输入端的传动件，小直径轴套段对接输出侧的连接轴，

　　轴套内壁的粗糙度按照传动配合要求设置，既能保证轴件穿装时的顺畅度，也能减少运转过程中的磨损量。轴套与底板之间设置了弧形过渡加强筋，不用额外增加整体壁厚就能提升衔接位置的结构强度，避免设备启停瞬间的扭矩冲击造成轴套与底板衔接处开裂。设计过程中优先考虑了安装边界的适配性，整体结构的外轮廓尺寸控制在小型机电设备的安装预留空间范围内，轴套的轴向伸出长度经过核算，既保证与对接轴的配合长度满足扭矩传递要求，也不会因为伸出过长导致轴系悬臂量过大引发振动。轴套端面的垂直度公差严格控制，确保对接的传动件端面能与轴套端面紧密贴合，减少运转时的端面跳动。从实际使用角度出发，该结构没有多余的复杂曲面，常规的铣削、车削工艺即可完成加工，加工成本可控，后期维护时也能快速完成拆装更换，适配多数小型传动场景的轴系衔接需求，能有效降低传动机构的装配调试难度，提升轴系运转的稳定性。
