带闭合角结构的U型钣金槽件设计

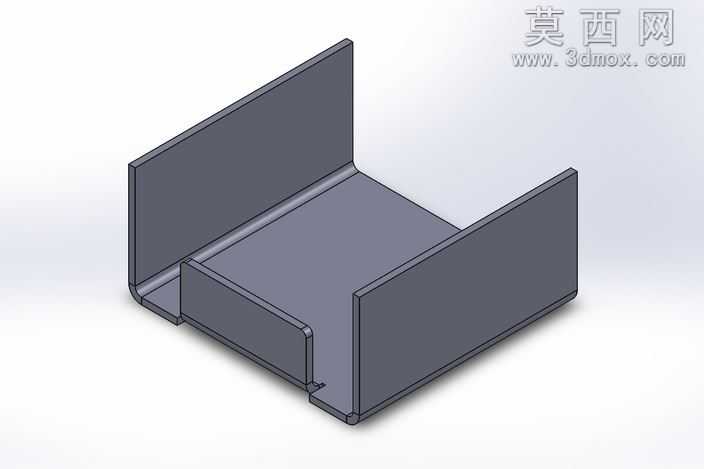

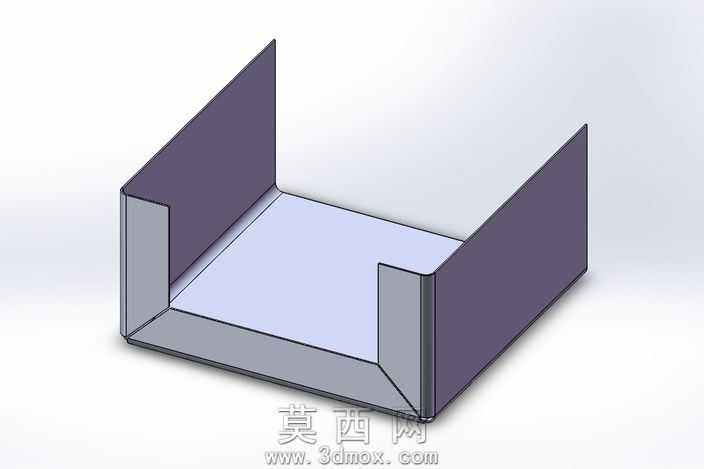

本作品为典型的带闭合角特征的U型钣金承载构件，建模过程严格遵循钣金加工工艺逻辑开展。首先在三维建模环境中选取基准平面绘制底板的轮廓草图，精准定义底板的长宽尺寸与边角过渡参数，确保基础轮廓的尺寸公差符合钣金加工的常规精度要求。随后通过基体法兰特征生成等厚度的钣金底板，设定统一的钣金壁厚参数，匹配常规冷轧钢板的加工厚度规格，同时预留合理的折弯扣除数值，为后续折弯工序的尺寸准确性提供基础。接下来执行边线法兰特征操作，分别选取底板的三个相邻侧边生成垂直向上的折弯立壁，在生成立壁的过程中同步设置折弯半径参数，选取与壁厚匹配的内折弯半径，避免折弯处出现应力集中或开裂隐患，同时调整立壁的高度尺寸，保证三个立壁的高度一致性，满足构件的围挡承载需求。针对相邻立壁交接的转角位置，专门创建闭合角特征，通过闭合角功能对接缝位置进行处理，选择合适的闭合角类型，调整接缝间隙与重叠比例，让相邻立壁在转角处实现紧密贴合，既消除了转角处的外露缝隙，提升构件的整体结构强度，也避免了锐边外露带来的安全隐患，同时让构件的外观更加规整流畅。建模完成后对构件进行渲染处理，为钣金件赋予哑光冷轧钢板材质，调整材质的粗糙度与金属反光参数，还原真实钣金构件的表面质感，同时添加柔和的环境光照，通过多角度光影效果凸显构件的折弯轮廓与闭合角的细节结构，清晰展示各部分的形态特征。在结构设计层面，该构件整体为敞口U型槽结构，底部平整可作为安装承载面，三个垂直立壁形成围挡空间，可用于小型零部件的承托、限位或作为设备的外围护罩基础构件，闭合角的设计有效提升了转角位置的连接刚度，相比无闭合角的普通折弯件，该结构在受到侧向冲击力时不易出现立壁变形、接缝张开的问题，整体结构稳定性更强。设计过程中充分考虑钣金加工的工艺可行性，所有折弯特征均符合常规折弯设备的加工范围，闭合角特征无需额外焊接工序即可通过折弯成型实现，能够有效减少后续加工工序，降低生产制造成本，同时保证构件的尺寸一致性与装配适配性，可直接用于相关机械结构的装配或作为钣金工艺教学的典型案例使用。
