SolidWorks电吹风曲面建模练习实例

　　日常家用及美发沙龙场景中使用的手持电吹风，核心结构由风筒主体、握持手柄、进出风栅格组成，本次建模实例重点拆解复杂曲面的构建逻辑，帮助结构设计从业者掌握消费类小家电的外观曲面处理方法。从实际使用需求出发，电吹风的握持手柄需要贴合人手握持的自然弧度，手柄与风筒的衔接处采用G2连续曲面过渡，避免出现生硬折角，既提升握持时的贴合舒适度，也能减少注塑生产时的应力集中问题，降低成品开裂风险。风筒部分采用椭圆柱流线型设计，进风端的栅格采用等距环形排布的椭圆开孔结构，开孔尺寸经过适配，既保证进风面积满足风机风量需求，也能防止异物进入风筒内部触碰发热组件，同时栅格的曲面完全贴合风筒外壁弧度，没有突兀的凸起或凹陷，保证整体外观的一致性。

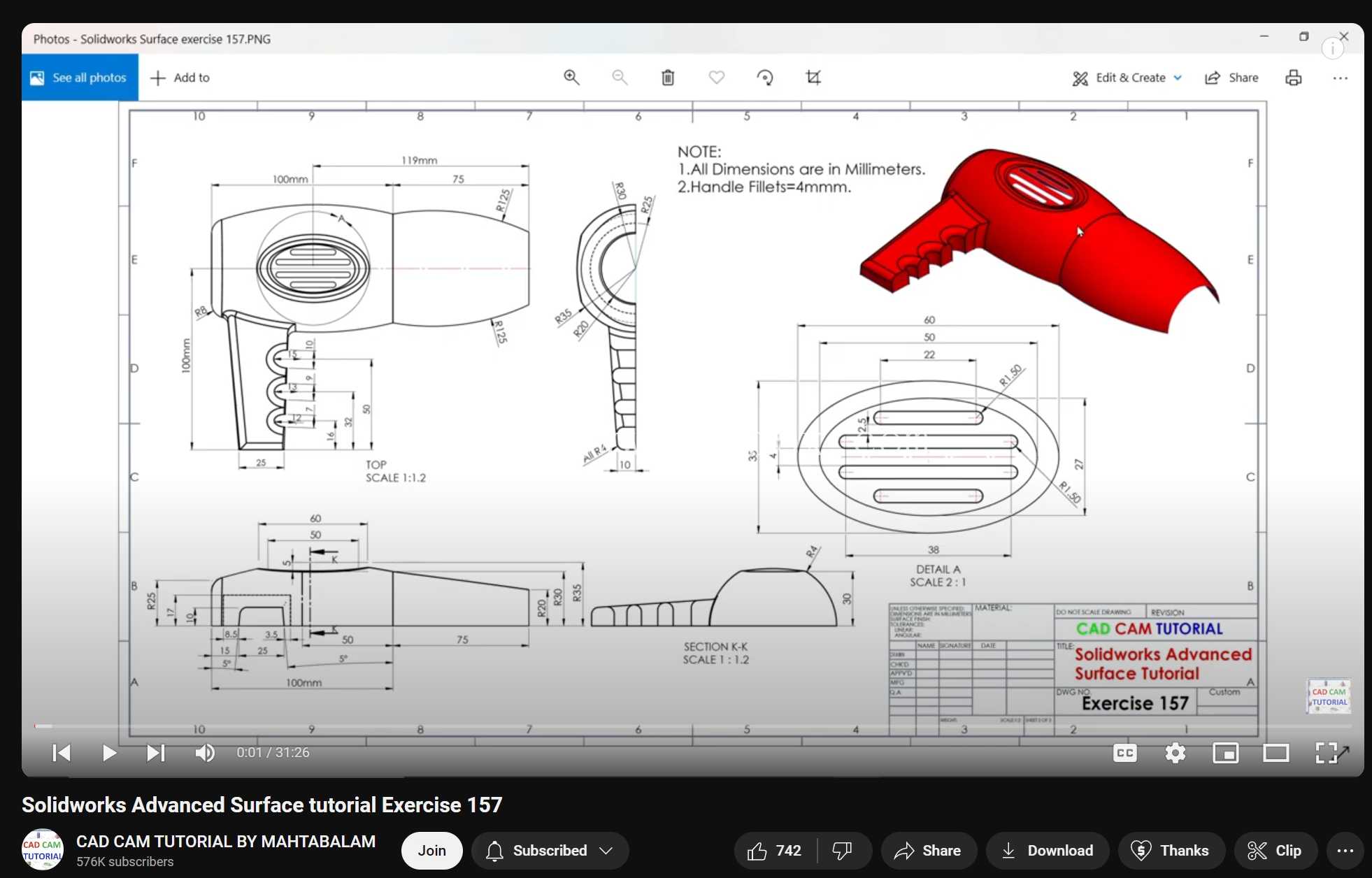

　　建模过程中先绘制各方向的轮廓草绘，以主视图、侧视图、俯视图的关键尺寸线为基准搭建曲面框架，先通过放样生成风筒的基础曲面，再通过曲面剪裁、填充、缝合处理手柄与风筒的衔接区域，对过渡位置进行曲率调整，保证曲面的光顺度满足后续外观渲染与模具开模的要求。手柄处的控制按键区域预留了平整的安装位面，位面与手柄曲面采用小倒角过渡，方便后续按键组件的装配定位，按键的按压行程预留空间符合常规微动开关的安装尺寸要求。风筒出风端的内壁做了微小的锥度设计，能够引导气流集中吹出，减少出风端的紊流产生，降低使用时的风噪。整个模型的尺寸边界完全参照常规手持电吹风的实际尺寸设定，风筒长度、手柄长度、握持直径都符合人体工程学的适配范围，

　　各部件的安装位面预留了足够的装配间隙，能够直接作为同类产品结构设计的参考模板，也可作为曲面建模进阶练习的典型案例，帮助建模人员掌握多曲面衔接、曲率连续调整、安装位面预留的实操技巧，理解消费类小家电产品在外观设计与结构落地之间的平衡逻辑，避免建模过程中出现曲面光顺度不足、装配干涉、不符合生产工艺要求的常见问题。
