CSWA认证练习用带法兰安装座叶轮结构

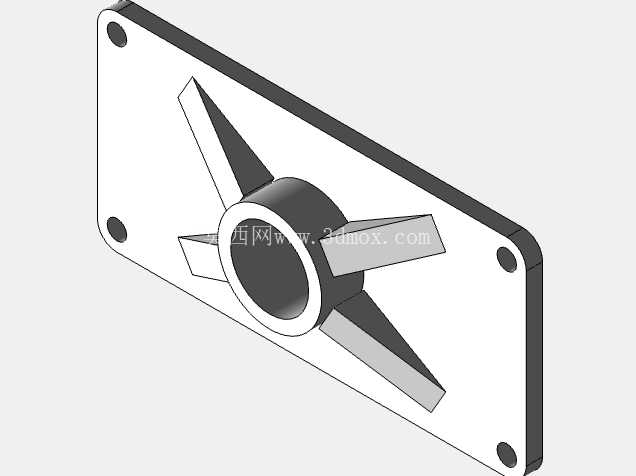

　　这款带法兰安装座的叶轮结构，是机械设计技能训练阶段常用的典型练习构件，其结构逻辑覆盖了拉伸、切除、筋特征、阵列、圆角等多数基础三维建模指令，能帮助学习者快速掌握从草图绘制到特征组合的完整建模流程。从实际应用场景来看，这类结构常出现在小型流体输送设备、通风装置的动力输出端，作为轴流叶轮与设备壳体的连接承载部件，安装板上的四个通孔对应设备壳体上的预设螺柱，装配时可直接穿入螺栓完成固定，无需额外设计转接支架，能有效缩减设备内部的装配空间占用。

　　设计过程中首先要明确安装边界，矩形安装板的四个安装孔采用对称布局，孔位公差需匹配常用M4-M6规格的紧固件，安装板边缘做了小圆角处理，避免装配时锐边划伤操作人员，同时减少应力集中风险。中心的轴套部分是整个构件的核心承载区，内孔尺寸需匹配对应直径的传动轴，轴套与安装板之间通过四片均匀分布的筋板连接，筋板采用放射状布局，既可以降低整体构件的重量，又能保证轴套承受径向载荷时的结构强度，避免叶轮高速转动时轴套与安装板的连接位置出现断裂。

　　叶轮叶片与轴套采用一体化设计，叶片的倾斜角度经过反复调整，在练习建模时可以通过放样或者扫描特征完成，实际生产中这类一体化结构多采用注塑或者铸造成型，能减少后续的装配工序。建模时需要注意叶片与轴套、筋板与安装板的连接处都要添加合适的圆角过渡，一方面是符合实际加工的工艺要求，避免尖角位置出现铸造缺陷或者注塑缩水，另一方面也能降低应力集中，提升构件的疲劳寿命。

　　从安装适配性来看，整个构件的轴向尺寸控制在较小范围内，安装板背面为平整平面，能与设备壳体的安装面完全贴合，保证装配后的同轴度，避免叶轮转动时出现偏摆。轴套的内孔可根据实际需求添加键槽特征，用于传递扭矩，练习时可以根据不同的考试要求调整键槽的尺寸和位置，熟悉键槽特征的创建方法。这类结构虽然是练习用模型，但所有尺寸逻辑都完全符合实际工业设计的规范，没有脱离生产实际的不合理结构，学习者在完成建模后还可以进行质量属性分析，验证构件的重量、重心位置是否符合设计预期，掌握三维软件中工程分析的基础操作，为后续的实际产品设计打下扎实的基础。
