适配GeForce8500GT显卡的铝制散热片结构

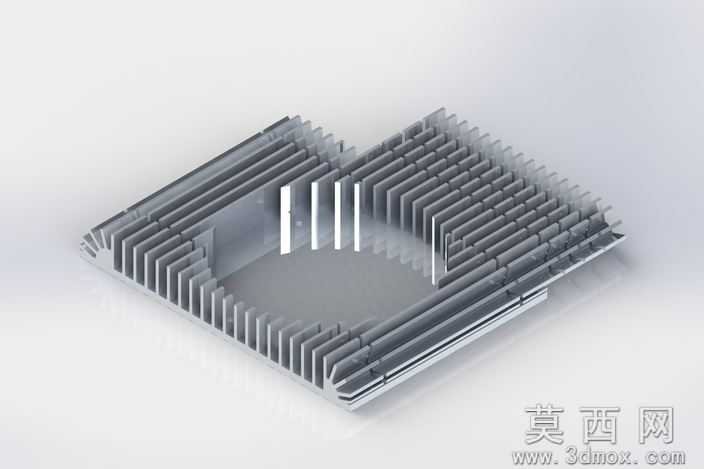

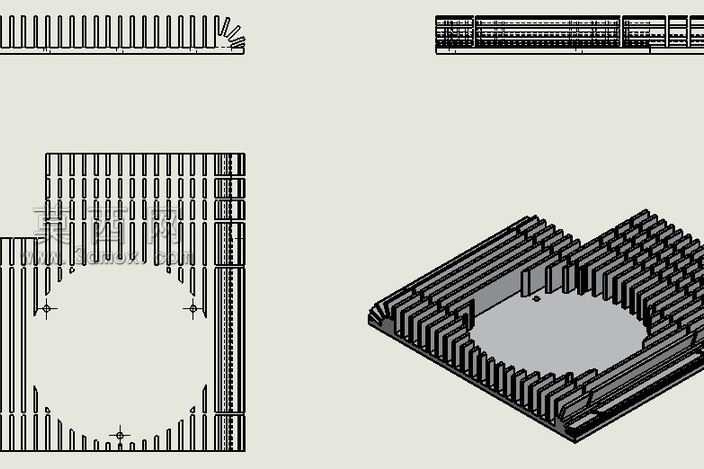

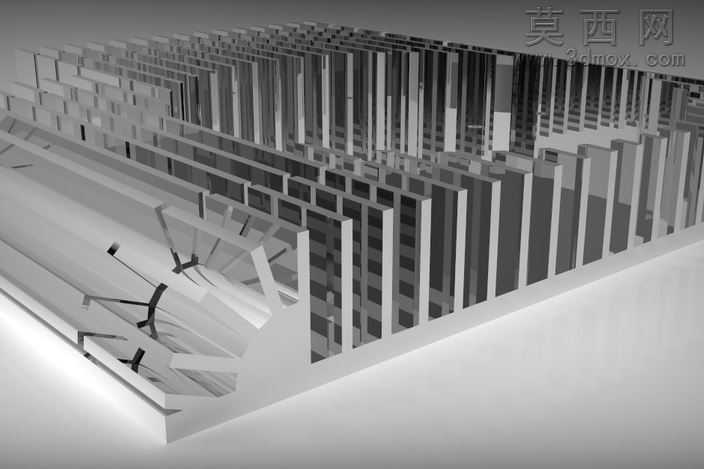

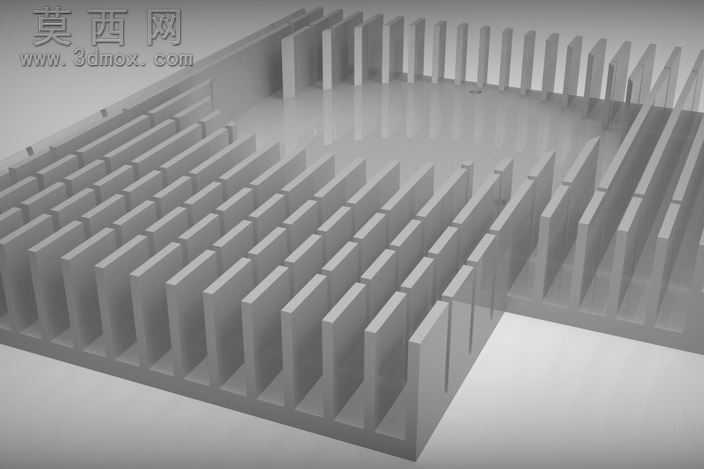

本模型为适配NVIDIA GeForce 8500GT显卡打造的散热组件，建模阶段围绕显卡核心、显存颗粒的接触区域做精准对位设计，首先通过草图绘制确定散热片的基底轮廓，预留出显卡核心对应的方形接触凹槽，确保安装后基底平面能与发热源完全贴合，减少热阻。鳍片部分采用等距阵列的建模逻辑，根据显卡散热的风道走向调整鳍片的排布角度，靠近显卡输出接口一侧的鳍片做了收窄处理，避开接口周边的电容元件，避免安装干涉；鳍片厚度控制在均匀一致的尺寸，相邻鳍片的间距经过反复调整，既保证足够的散热接触面积，又不会因为间距过小阻碍空气流通。基底与鳍片采用一体化建模逻辑，还原铝挤工艺的成型特征，没有多余的拼接结构，保证热量传导的连续性。材质渲染阶段选用哑光铝合金材质，还原铝制散热片的金属质感，表面做细微的拉丝纹理处理，边缘的倒角做了高光弱化，模拟真实量产散热片的表面处理效果。结构设计上，在基底的四个角预留了安装卡扣的定位点位，对应显卡PCB板上的安装孔位，鳍片中间预留了三个竖直的导流槽，引导风扇吹出的气流贯穿整个鳍片组，带走鳍片表面堆积的热量。设计过程中参考了公版8500GT显卡的散热尺寸，整体长宽高严格匹配显卡的安装空间，不会超出显卡PCB的边界，也不会遮挡周边的扩展插槽；鳍片的高度经过测算，在适配单槽显卡厚度的前提下最大化鳍片的散热面积，平衡散热效率与安装兼容性。模型的细节处理上，鳍片的边缘做了微小的圆角处理，避免锐边带来的安装划伤风险，基底的接触平面做了平面度的约束，保证与发热源的贴合精度，导流槽的位置正对显卡核心的正上方，让核心产生的热量能第一时间通过气流扩散到整个鳍片区域。
