超微型1.7克舵机三维结构设计

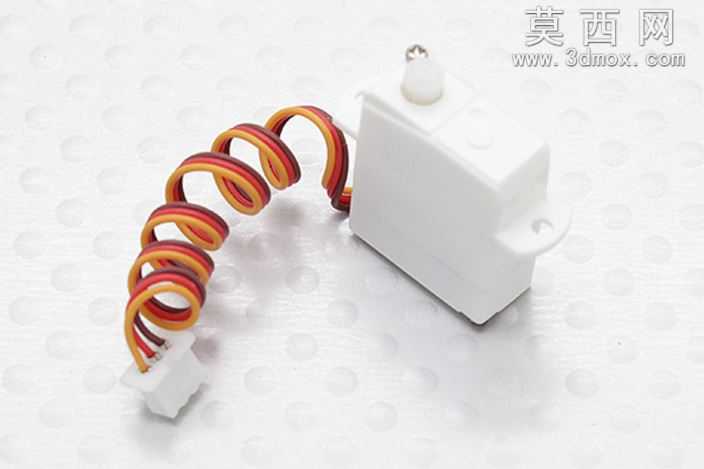

本模型为超微型1.7克规格舵机的完整三维建模成果，建模过程中严格遵循微型伺服部件的真实尺寸比例，对舵机的外壳结构、输出轴组件、排线接口、安装固定耳等细节进行了1:1还原。建模阶段首先通过基准面搭建确定舵机的整体长宽高尺寸，以壳体为核心基准逐步拆分内部腔体与外部结构：外壳部分采用薄壁实体建模，还原了微型舵机特有的轻量化壳体壁厚，同时对壳体侧面的安装定位耳做了圆角过渡处理，匹配实际注塑件的工艺特征，避免尖锐棱角的结构误差。输出轴部分还原了顶部的十字盘安装结构，轴体与壳体的配合间隙按照微型舵机的实际装配公差设置，既保证结构的装配合理性，也还原了真实产品的外观细节。尾部引出的信号排线采用螺旋形态建模，通过扫描特征完成排线的螺旋卷曲形态，还原红、橙、黑三色排线的分层排布结构，排线末端的接插件也做了细节还原，包括接插件的塑料壳体与金属插针的位置对应，保证接插件与排线的连接结构符合实际接线逻辑。材质渲染阶段，舵机主体外壳赋予哑光白色工程塑料材质，调整材质的粗糙度与反光度匹配微型舵机常用的ABS注塑外壳质感；排线部分分别赋予红、橙、黑三色的软质PVC材质，添加轻微的半透明质感还原线材的真实视觉效果；输出轴部分赋予乳白色硬质塑料材质，接插件部分同样匹配白色塑料与金属插针的材质差异，整体渲染效果贴近实物的视觉表现。结构设计上，该舵机针对超轻量化使用场景做了结构优化，壳体一体化的安装耳预留了微型安装孔位，可直接适配小型航模、微型机器人的狭小安装空间，整体1.7克的重量参数对应模型的体积与材质密度设置，保证模型的重量参数与实物一致。建模过程中对所有配合面做了干涉检查，确保壳体上下盖、输出轴与轴承位、排线与出线口的位置均无结构干涉，各部件的拆分逻辑符合实际舵机的生产装配流程，既可以用于产品外观展示，也可作为微型伺服机构选型、小型智能装置结构设计的参考模型，帮助设计者快速完成舵机在整体结构中的布局适配，验证安装空间与接线位置的合理性。
