电梯配套空调控制单元逆变器结构设计

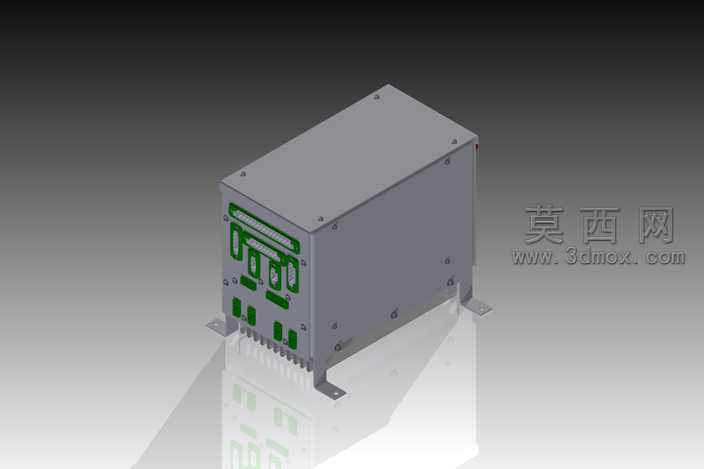

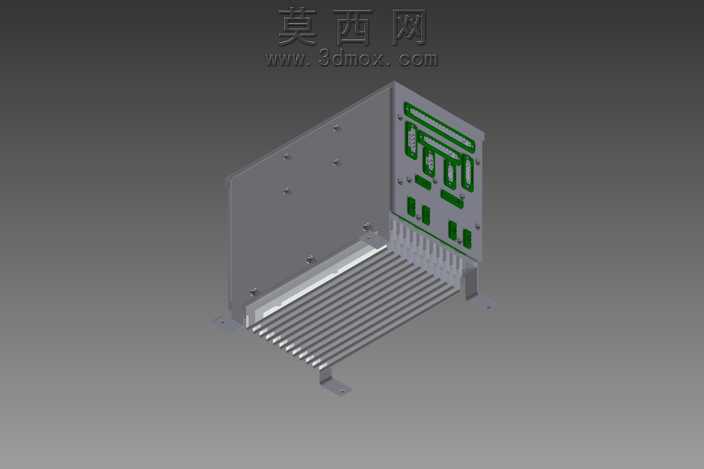

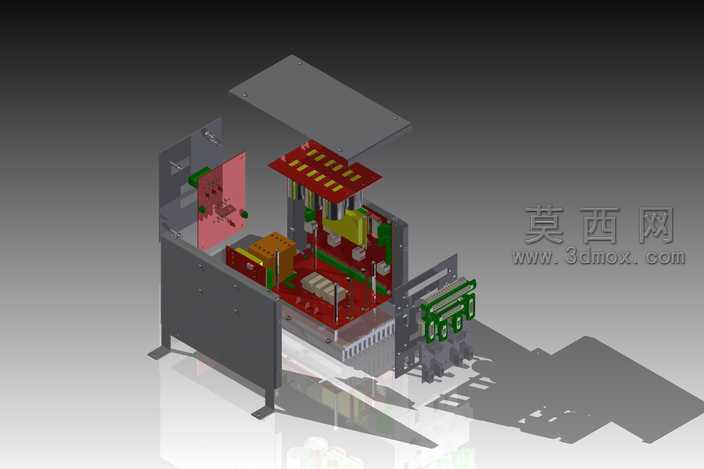

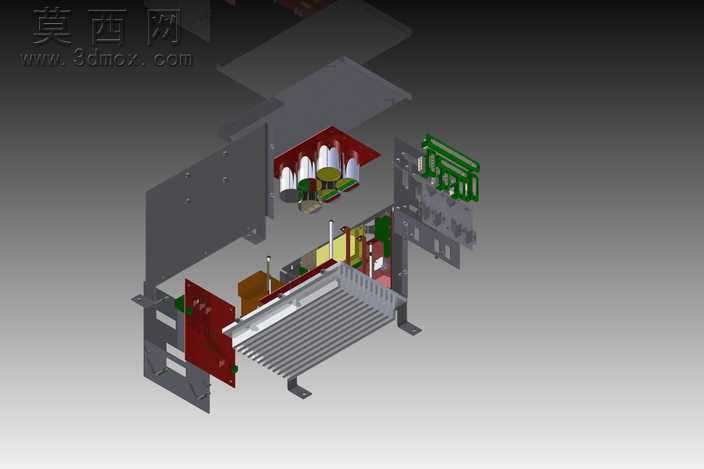

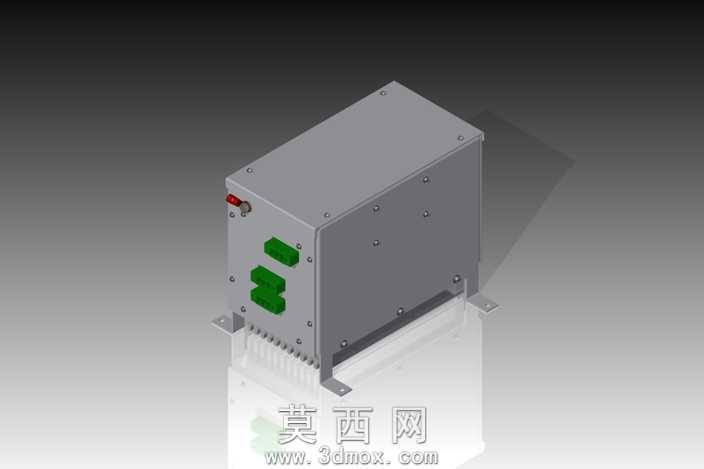

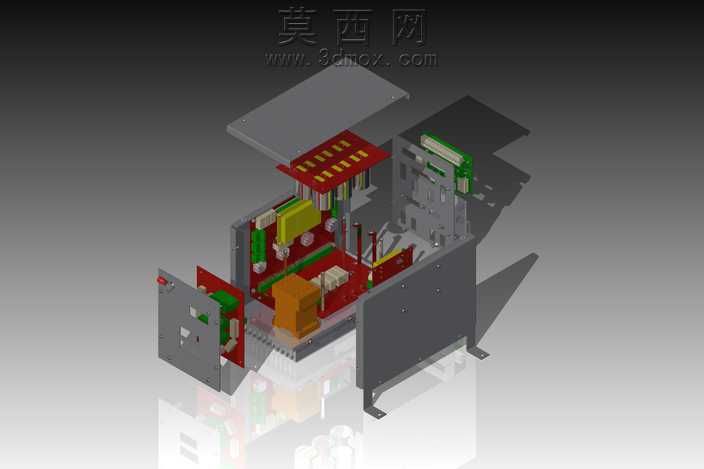

本作品为电梯配套空调控制单元所用的逆变器三维结构模型，建模过程严格遵循工业电气设备的设计规范，先通过基准平面定位确定整体安装尺寸，再逐步拆分壳体、内部安装位、外接接口等各个功能模块。模型采用自顶向下的设计思路，先绘制整体外轮廓的封闭草图，通过拉伸命令生成主体金属壳体的基础实体，再对壳体边角做倒圆角处理，既满足钣金加工的工艺要求，也能避免安装使用过程中的锐边划伤风险。壳体侧面预留的多组接口位按照实际接线需求排布，接口周边的绿色标识区域通过不同材质分区渲染，清晰区分接线区域与壳体主体，底部的固定支脚与壳体一体化建模，支脚上的安装孔位严格匹配通用电梯电控柜的安装孔距标准，保证实际装配时的适配性。渲染阶段为金属壳体赋予磨砂冷轧钢板材质，调整材质的粗糙度与金属度参数还原真实工业壳体的哑光金属质感，接口区域的绿色部分采用阻燃塑料材质，调整反光参数呈现工程塑料的半哑光视觉效果，模型底部添加反光地面，通过光影效果突出整体结构的立体感与装配关系。结构设计上充分考虑逆变器的散热需求，壳体侧边预留了散热齿的安装位，内部空间按照电气元件的排布逻辑预留了足够的走线与元件安装间隙，既保证整体结构的紧凑性，也满足电气设备的安全间距要求，所有结构特征都做了工艺性校验，确保模型可直接对接生产加工环节，还原真实工业逆变器的完整结构与设计逻辑。
