立式轴类支撑固定座组件三维结构

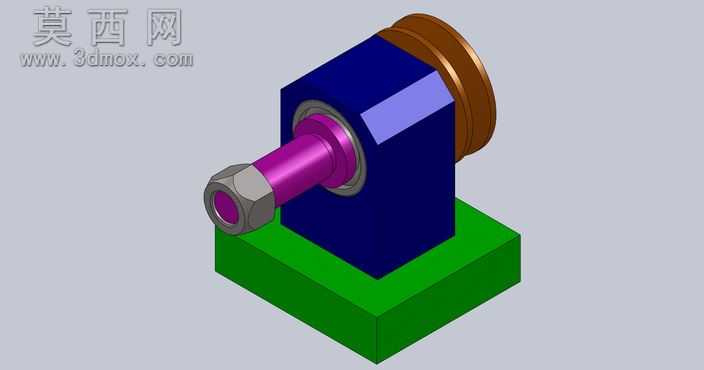

该作品为立式轴类支撑固定座的三维装配模型，整体采用模块化装配设计思路，通过三维建模软件完成全参数化零件构建与整体装配，各零件间配合关系清晰，可直观展示支撑座的组装逻辑与工作形态。模型整体分为四个核心结构部分：底部为绿色方形安装基座，作为整个组件的承载基础，建模时采用规整的长方体特征构建，表面做平整化处理，预留与安装面贴合的基准平面，保证后续装配定位的精准性；基座上方为深蓝色立式支撑主体，是组件的核心承载结构，建模时通过拉伸、切除等特征构建出轴孔安装位，主体侧面做斜切平面处理，既优化了视觉辨识度，也模拟了实际零件的减重、避位设计思路；支撑主体的轴孔内装配有紫色轴类零件，轴端搭配银灰色六角锁紧螺母，轴与支撑孔之间设置有衬套类配合结构，建模时严格按照轴孔配合的公差逻辑构建配合面，还原实际装配中的间隙配合关系，螺母部分还原了六角外形与端面内孔特征，可清晰展示轴系零件的锁紧固定方式；支撑主体后侧设置有棕褐色端盖类零件，贴合在支撑主体的后侧端面，建模时还原了端盖的阶梯外形与贴合面结构，起到轴向限位与防护的作用。材质渲染方面，针对不同零件的功能属性匹配了差异化的材质表现：基座与支撑主体采用饱和度较高的工程塑料质感材质，区分不同结构模块；轴类零件采用亮面金属紫的渲染材质，突出轴系的运动部件属性；锁紧螺母采用哑光银灰色金属材质，还原标准紧固件的质感；端盖采用棕褐色金属质感材质，模拟端盖的表面处理效果。整体模型装配逻辑严谨，各零件无干涉错位，通过不同色彩的材质区分清晰展现各部分结构边界，可用于机械基础件的结构展示、装配教学演示，也可作为相关传动支撑结构设计的参考原型，建模过程中对标准件特征、配合面结构的还原度较高，能够准确传递立式轴支撑座的结构设计逻辑与装配关系。
