六槽日内瓦间歇传动机构三维设计

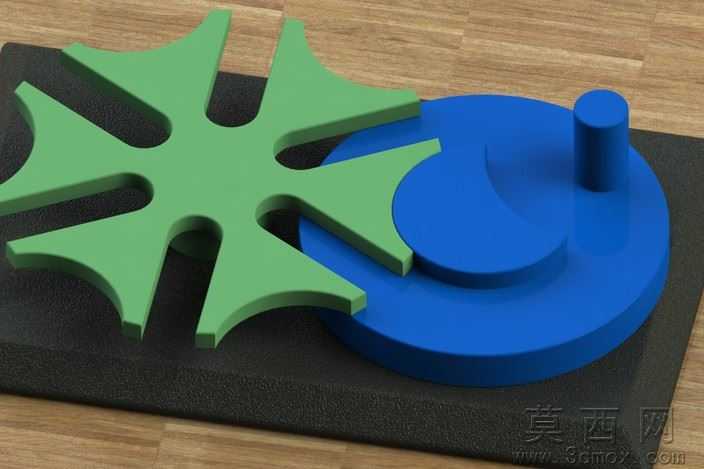

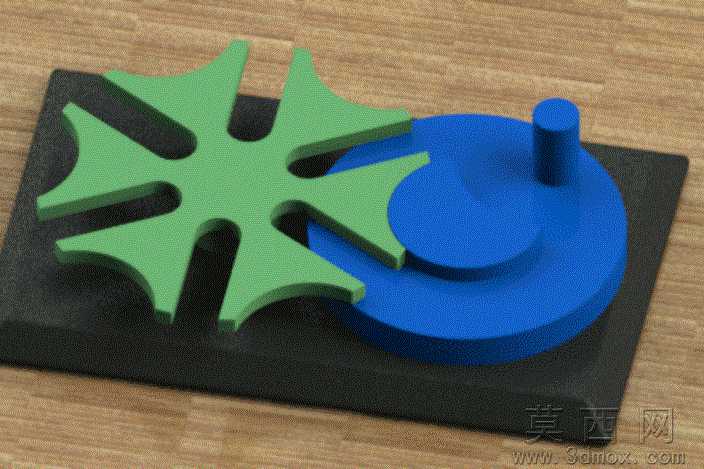

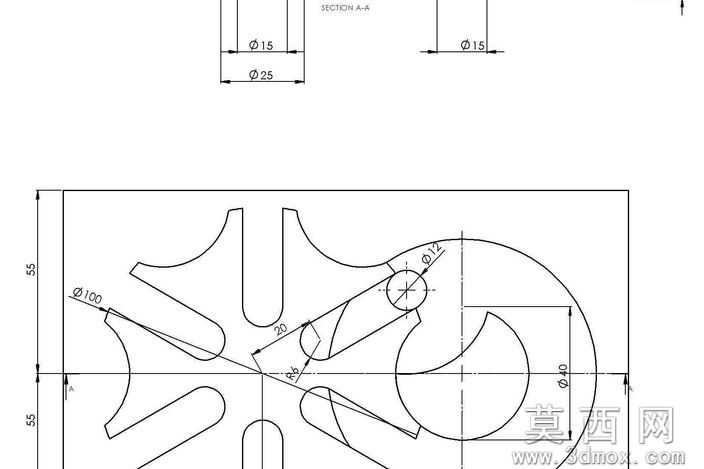

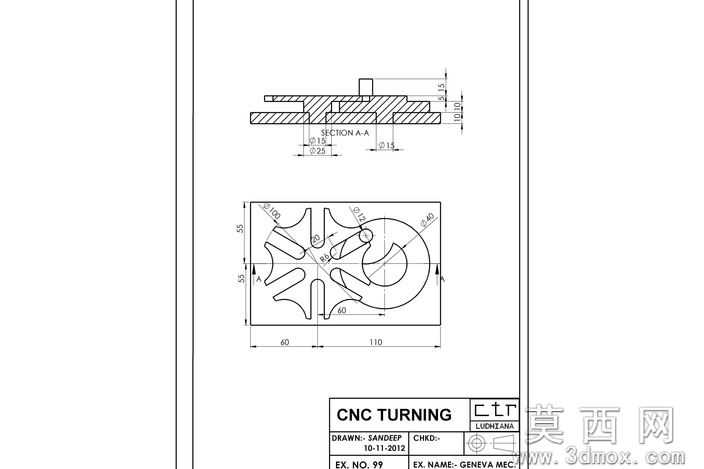

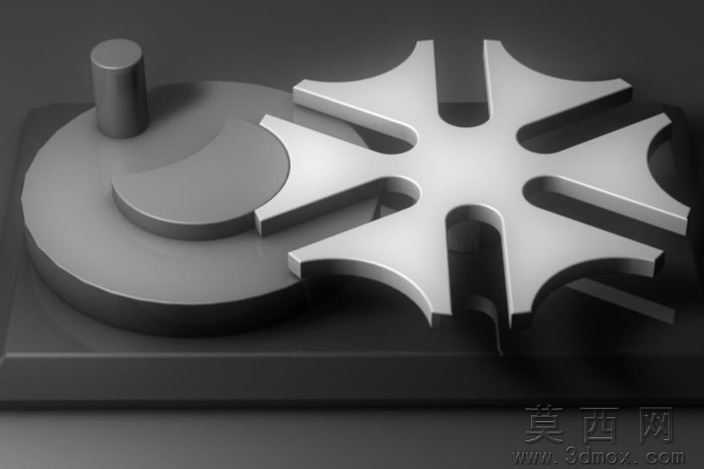

本模型为六槽日内瓦间歇传动机构，建模阶段采用SolidWorks2011完成全参数化设计，首先绘制主动拨盘的回转基体，通过拉伸凸台命令生成三层阶梯圆柱结构，定位拨销的偏心距严格匹配槽轮的槽口分度圆半径，确保拨销进入与退出槽口时无刚性干涉；槽轮部分先绘制六等分径向槽的草图，通过拉伸切除生成六个对称的驱动槽，同时在槽轮外缘加工出与主动拨盘锁止弧匹配的凹圆弧，锁止弧的半径与主动拨盘对应圆弧完全一致，保证间歇停驻阶段槽轮被完全锁止无法自由转动；底座部分通过简单拉伸生成安装基板，预留主动轴与从动轴的安装孔位，完成所有零件建模后按照实际装配约束完成配合，添加同轴、重合等装配关系，验证机构运动无卡滞。参数设计上，槽轮分度圆直径、拨销直径、锁止弧包角、槽口深度均按照经典日内瓦机构设计公式计算，主动拨盘每回转一周，槽轮完成60度的间歇转位，动停比经过优化匹配通用间歇送料场景的运动需求，所有尺寸均保留参数化关联，可直接修改槽数、中心距等核心参数快速衍生不同规格的日内瓦机构。渲染材质阶段，对槽轮赋予哑光绿色塑料材质，主动拨盘赋予哑光蓝色塑料材质，底座赋予磨砂黑色硬质塑料材质，添加木纹桌面作为展示背景，调整环境光与漫反射参数，还原实物3D打印样件的真实质感，清晰区分各个运动部件的轮廓边界。结构原理上，该机构属于典型的间歇传动机构，主动拨盘连续回转过程中，拨销进入槽轮径向槽时驱动槽轮转动，当拨销脱离径向槽后，主动拨盘的锁止弧与槽轮的凹弧贴合，将槽轮锁止在固定位置，实现连续转动到单向间歇步进运动的转换，六槽结构相比四槽结构冲击更小、传动更平稳，适合中低速间歇送料、转位分度等工况。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，无需转换修复即可直接编辑、装配或导入仿真软件开展运动学分析。研发教学应用上，该模型可作为机械原理课程中间歇传动章节的具象教学案例，帮助学习者理解日内瓦机构的动停特性、锁止原理与参数设计逻辑，也可作为自动化设备中转位工作台、间歇送料机构的设计原型，研发人员可直接基于本模型修改参数适配具体设备的工位数量、转位节拍需求，同时也适合3D打印爱好者制作机械原理演示教具，直观展示间歇传动的运动过程。
