胜利者加油机实体装配结构设计

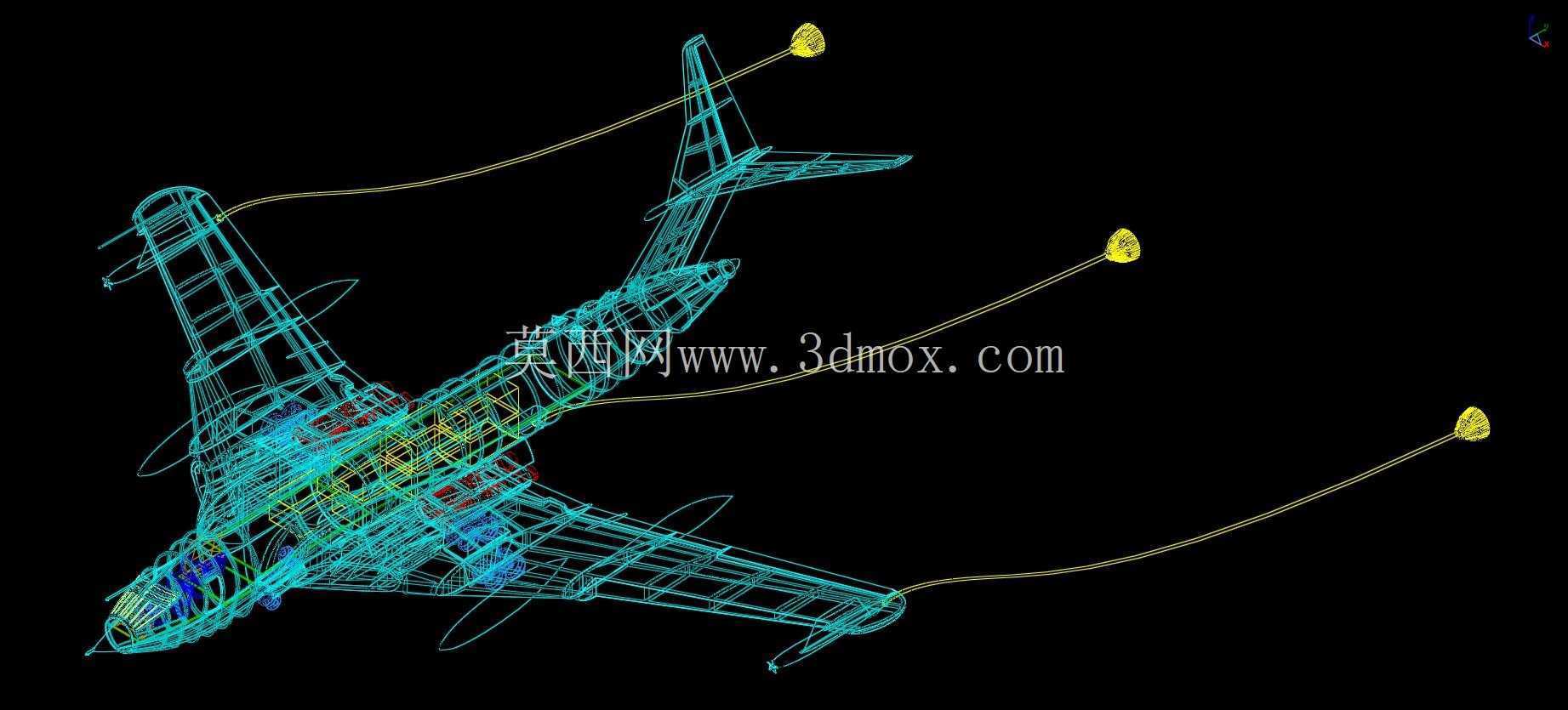

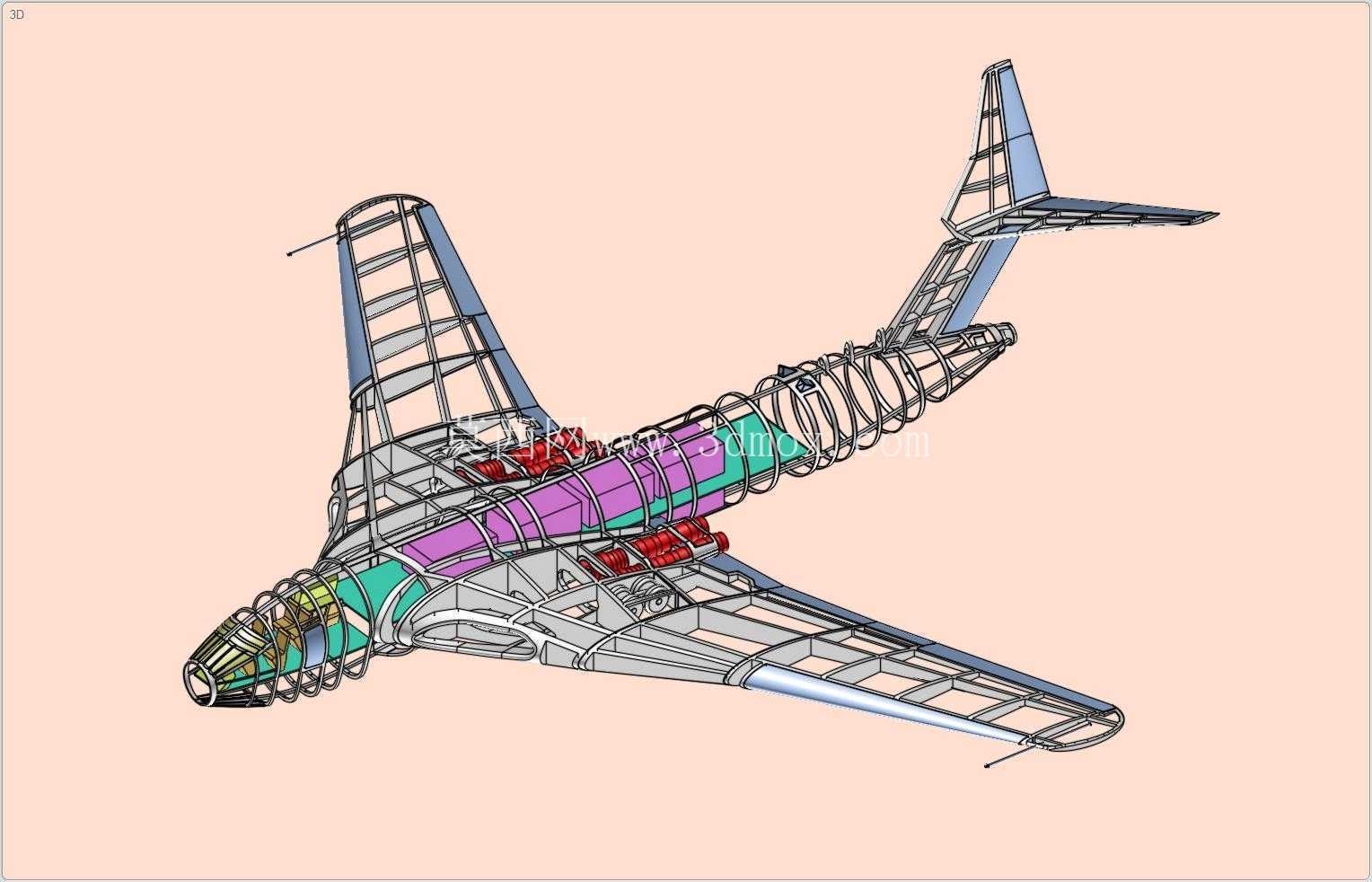

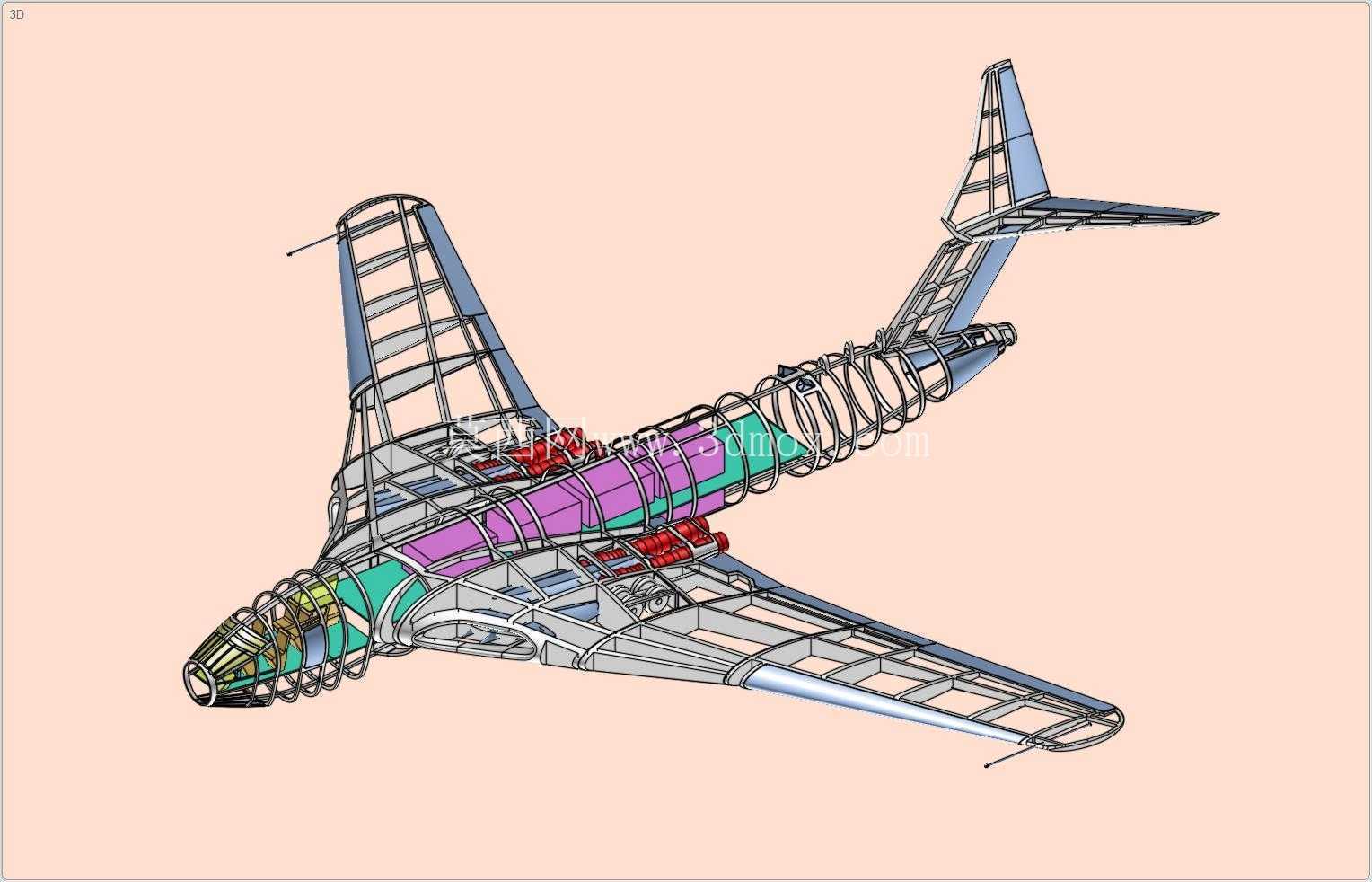

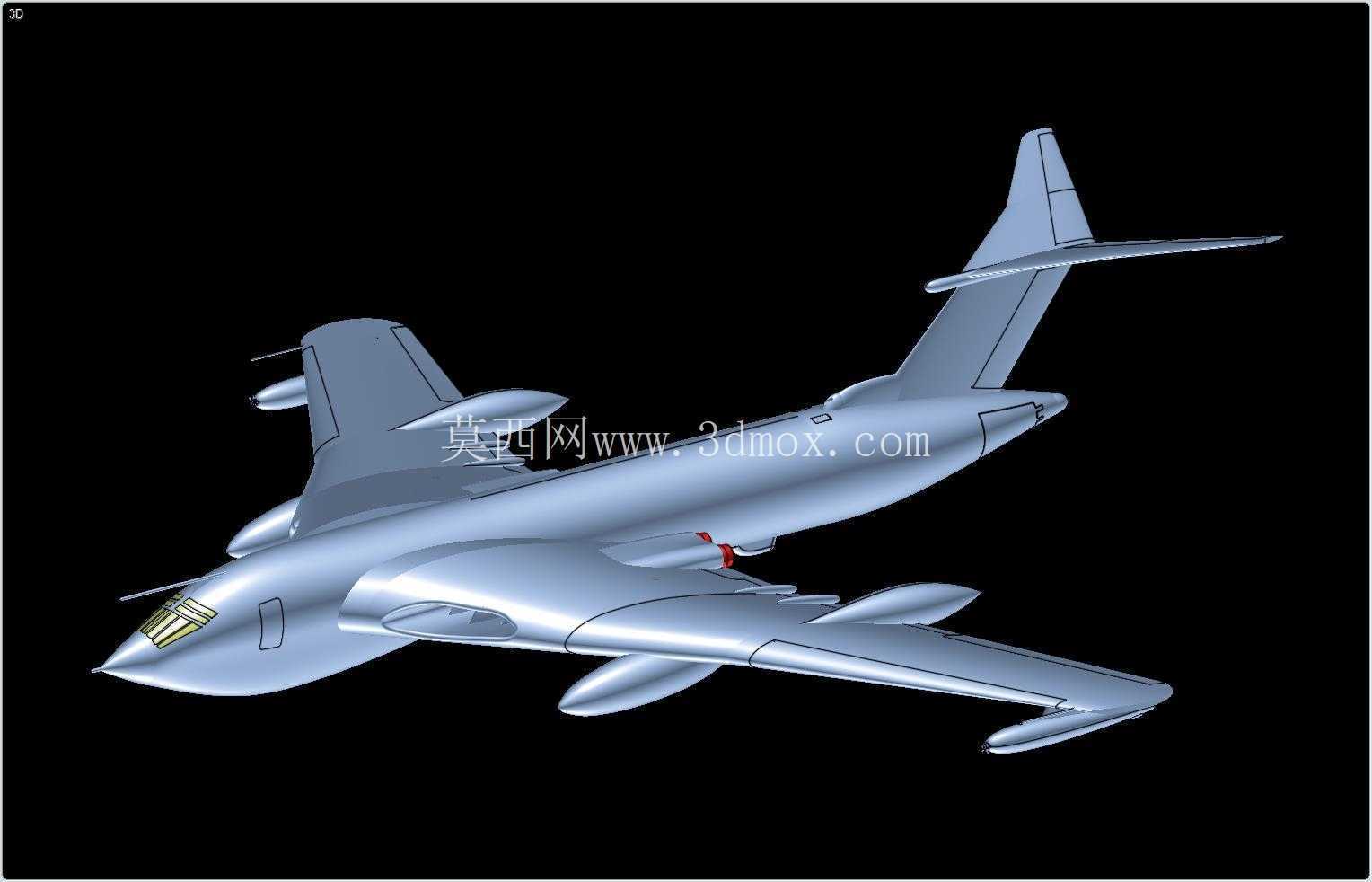

　　该空中加油机型的装配结构设计，围绕远程空中加油作业的实际工况展开，核心服务于军用航空兵跨区域转场、长航时任务执行中的燃油补给场景，可在指定空域为多型作战飞机提供空中燃油加注支持，延伸作战飞机的作战半径与滞空时长，是空中作战保障体系里的核心装备载体。整套装配结构拆分至199个独立零件单元，所有零件按功能归属整合进36个子组件模块，覆盖机身主体、机翼承力结构、尾翼操纵单元、加油作业系统、动力推进单元、起落架收放结构等核心功能段，各子模块间的装配接口预留了合理的安装公差与检修余量，可满足实际装配过程中的工艺调整需求。设计过程中参考了实机8.5英寸×11英寸三视图的比例基准做缩放适配，在保证整体外形轮廓与真机气动布局一致的前提下，

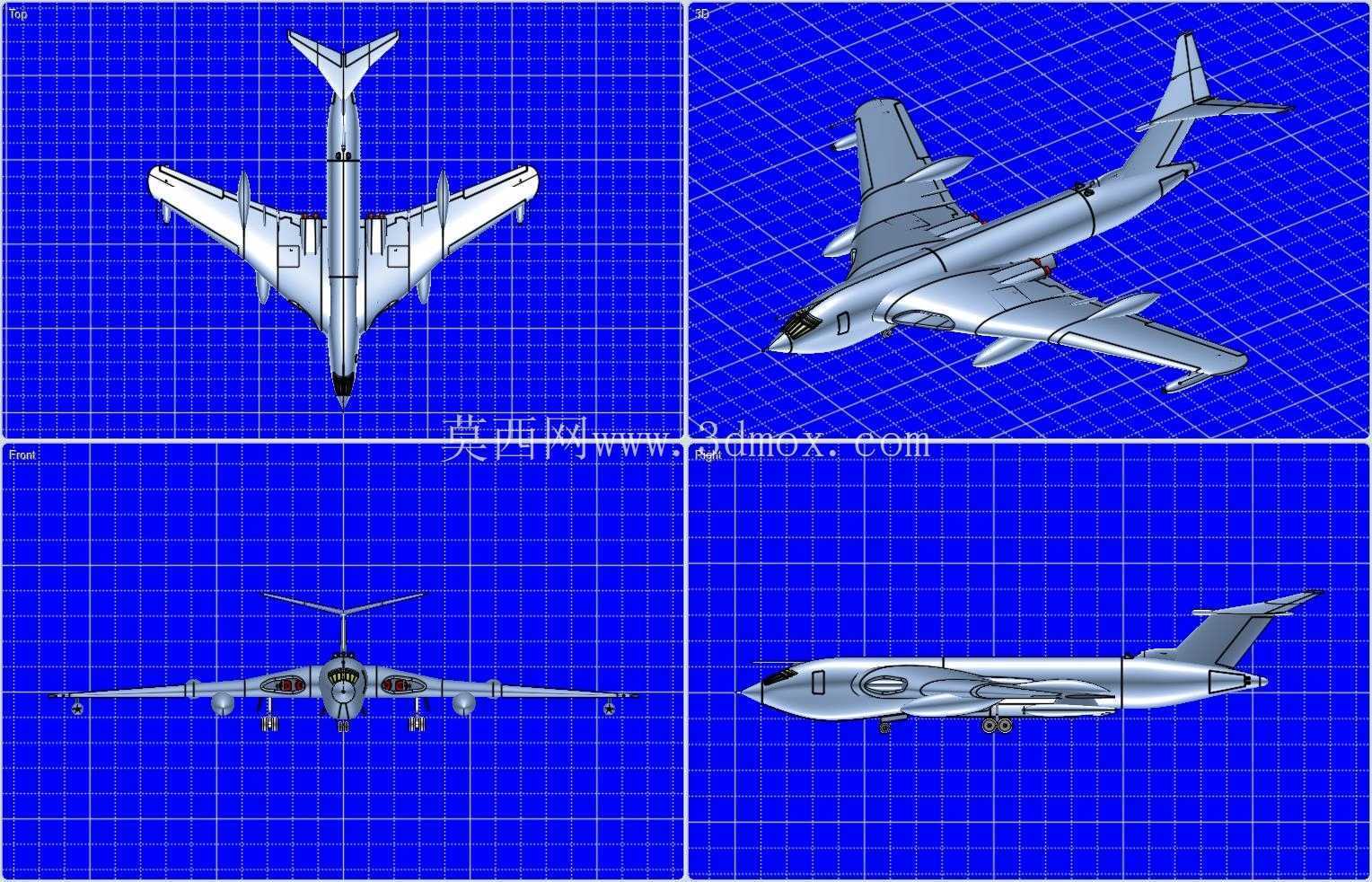

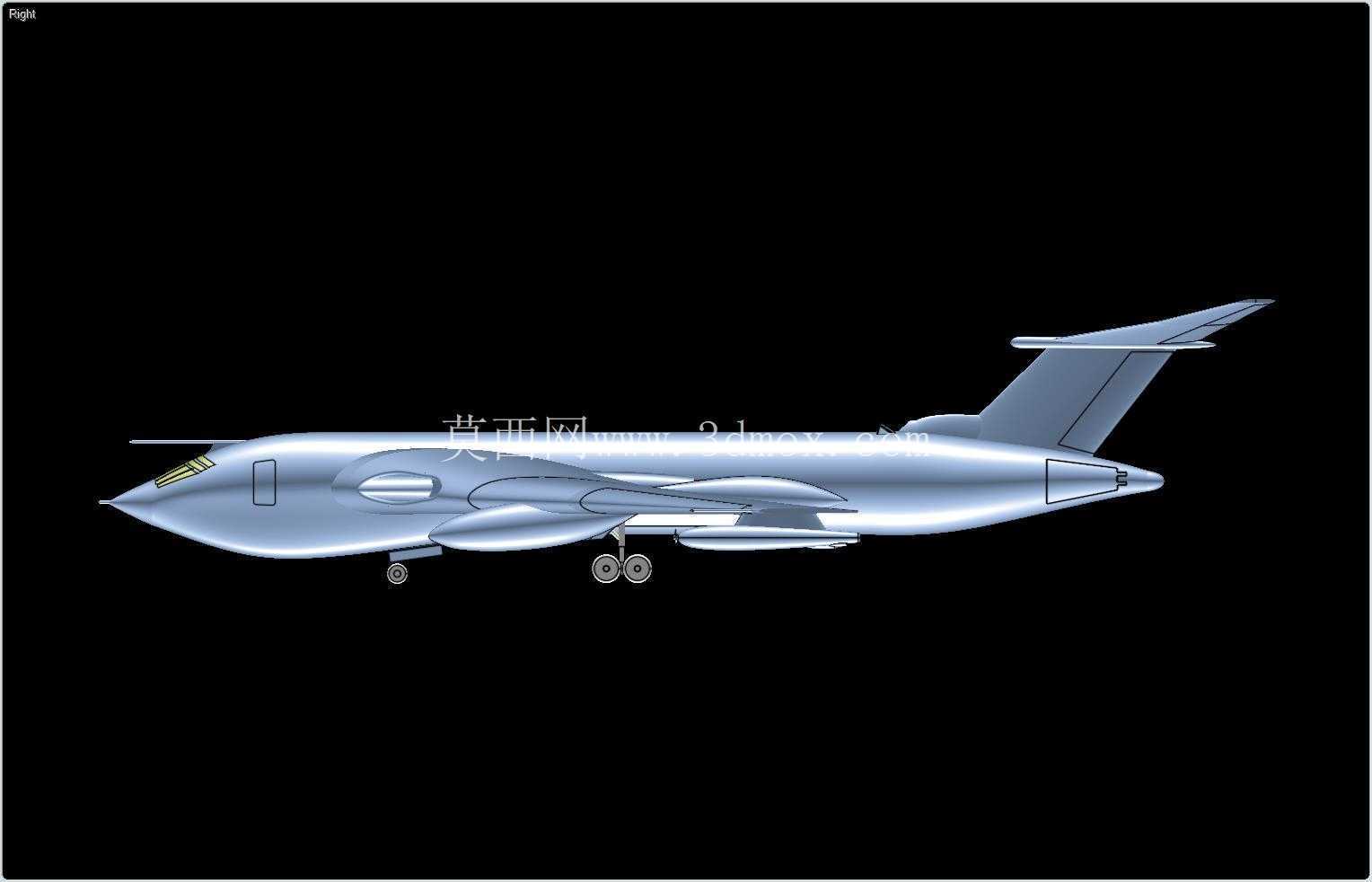

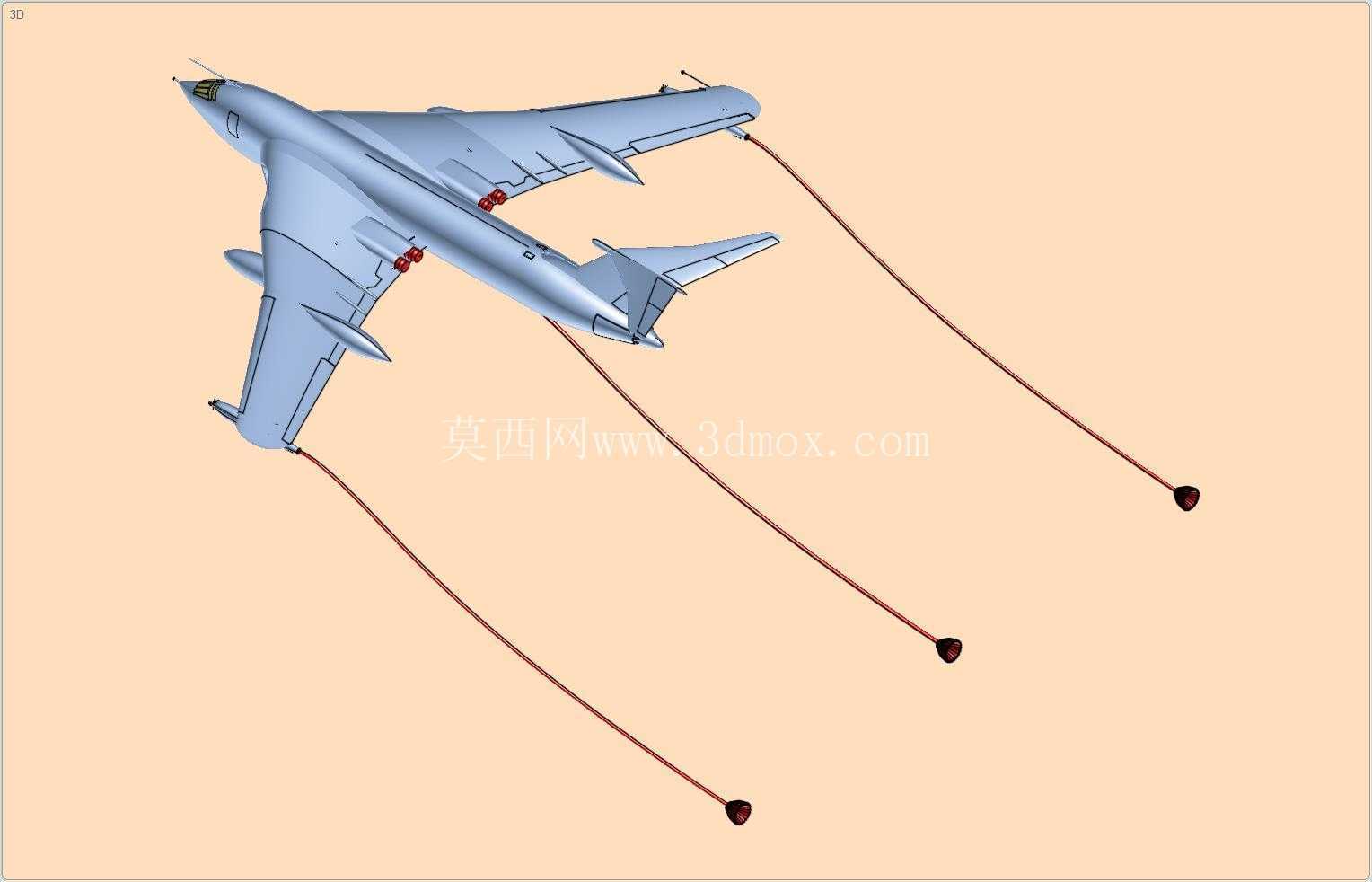

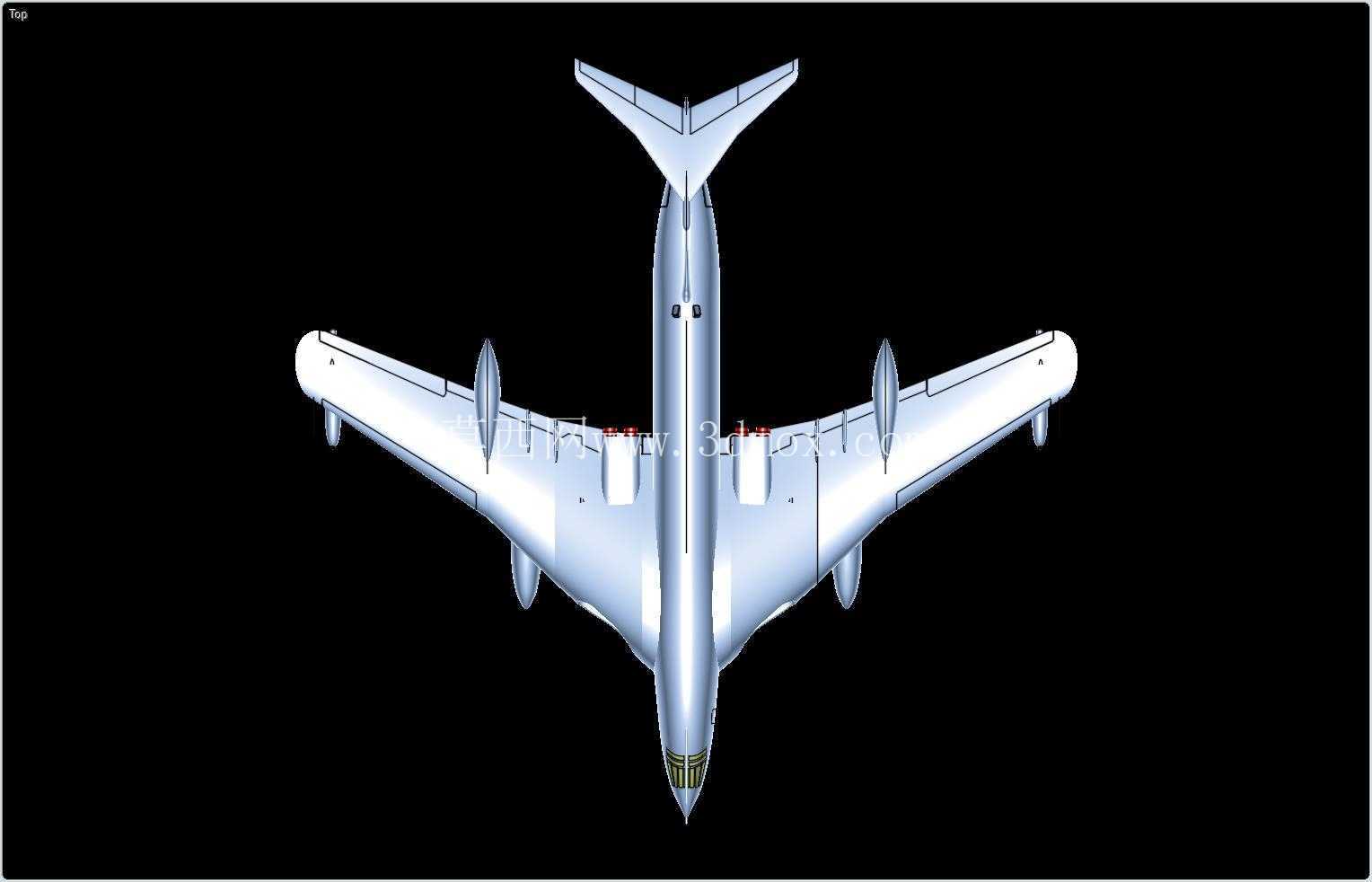

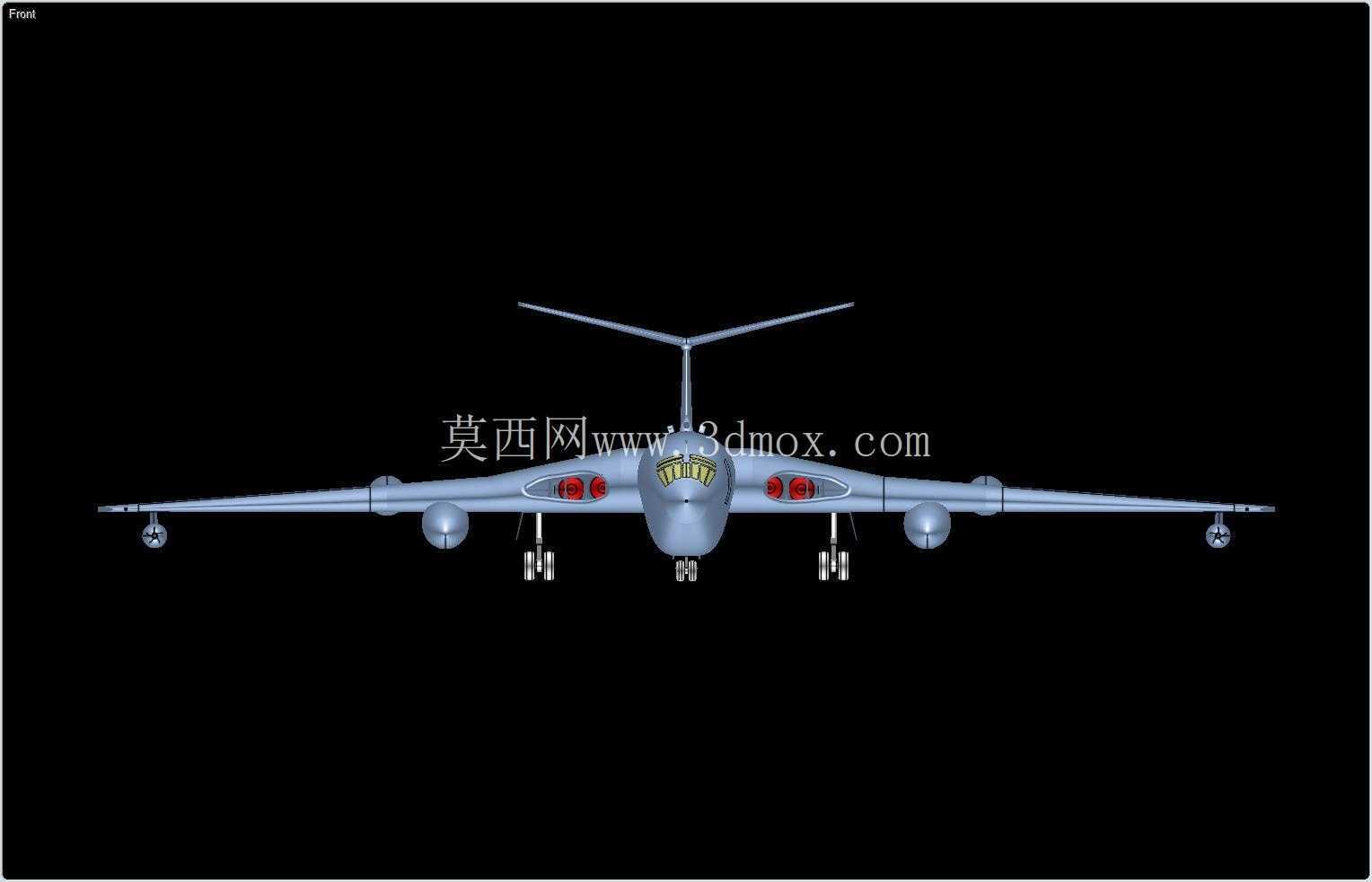

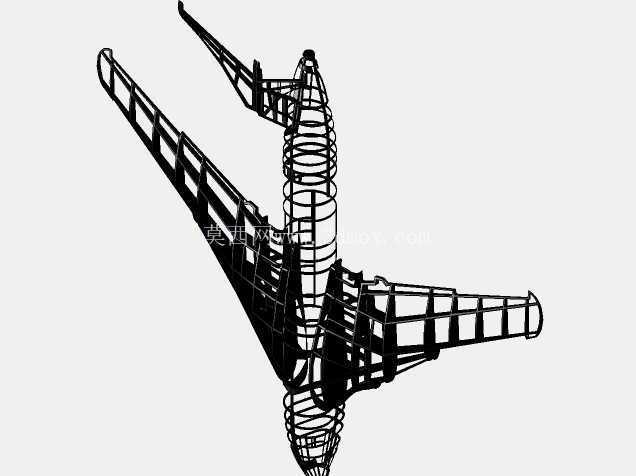

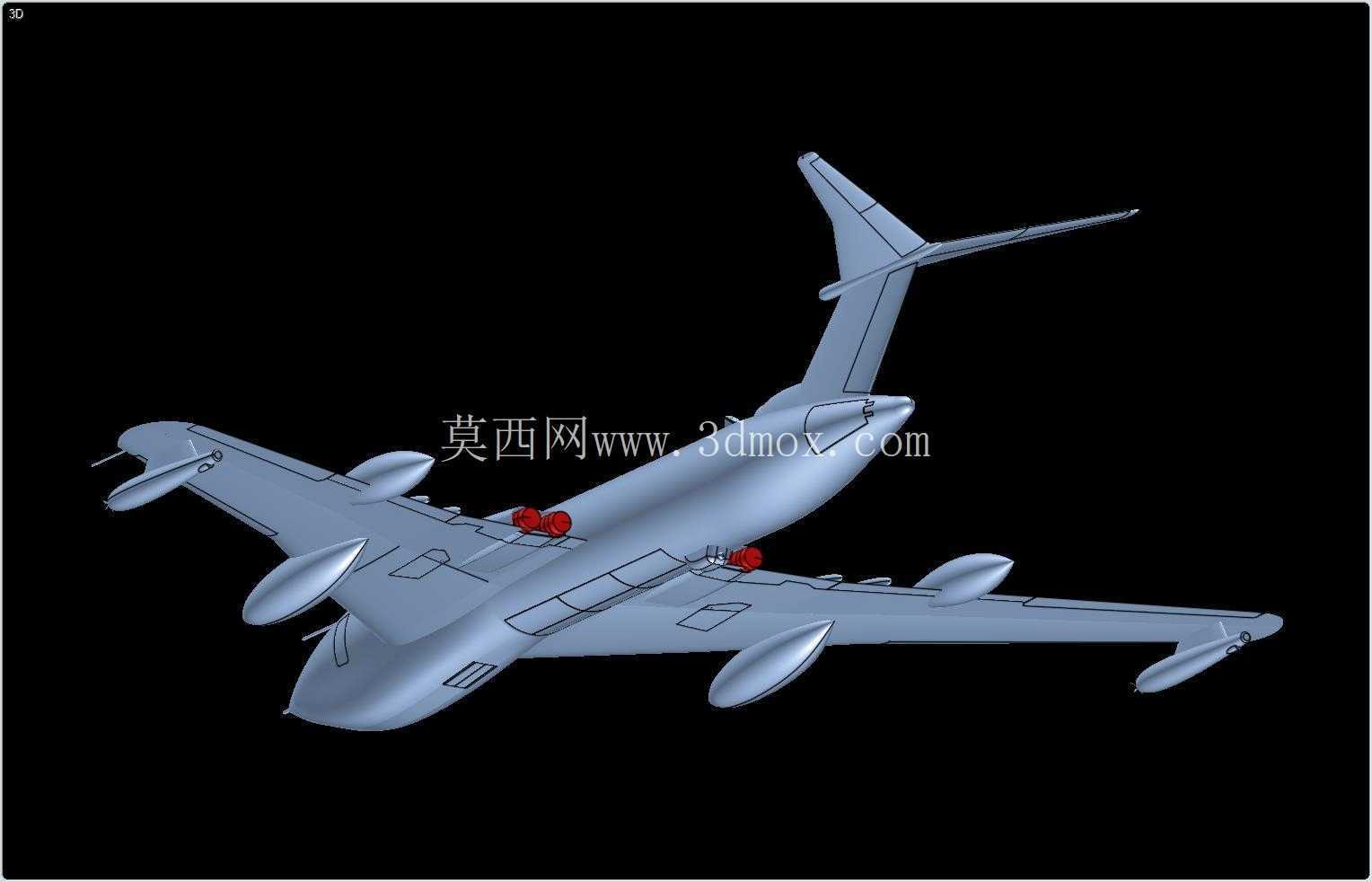

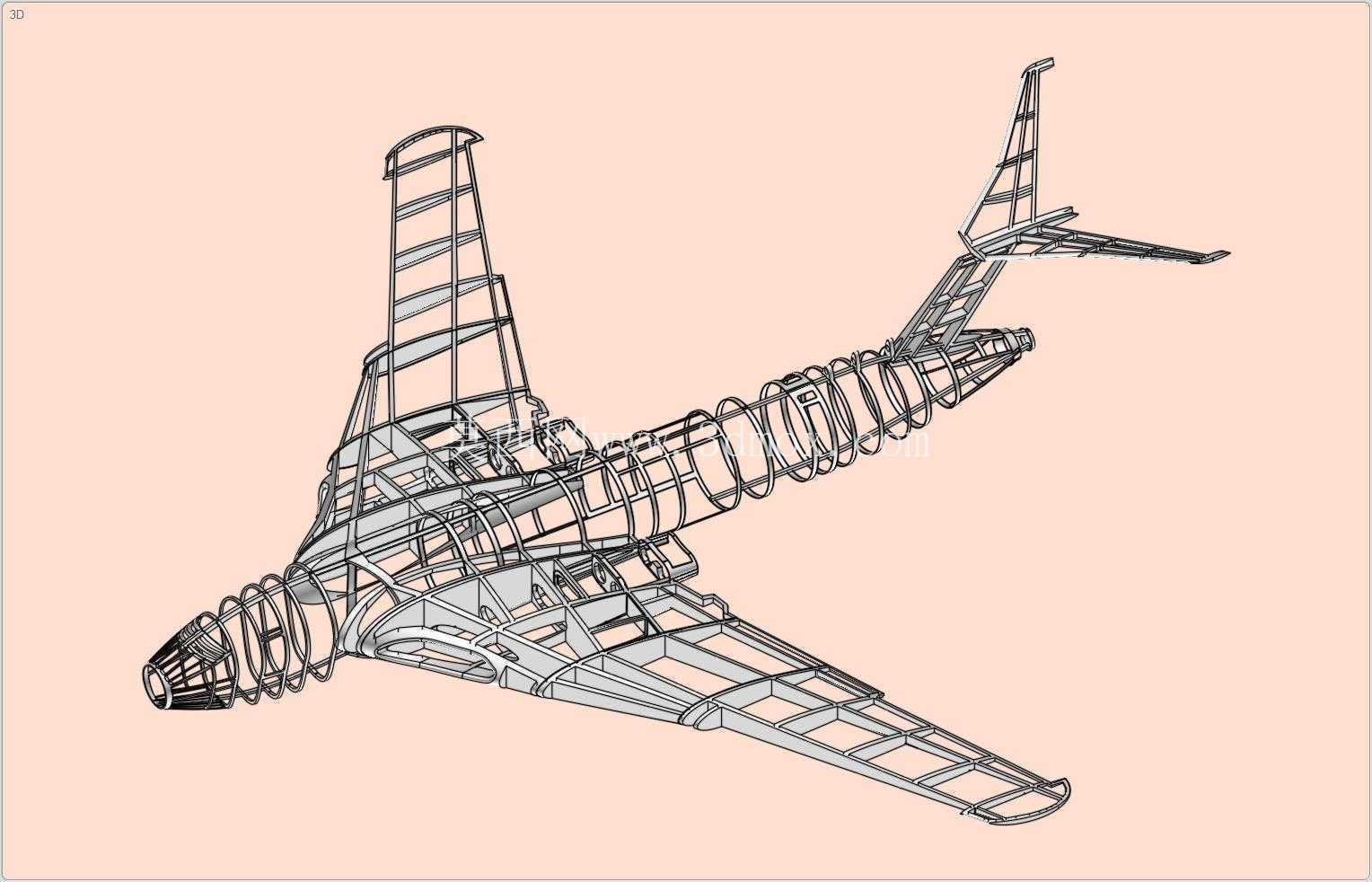

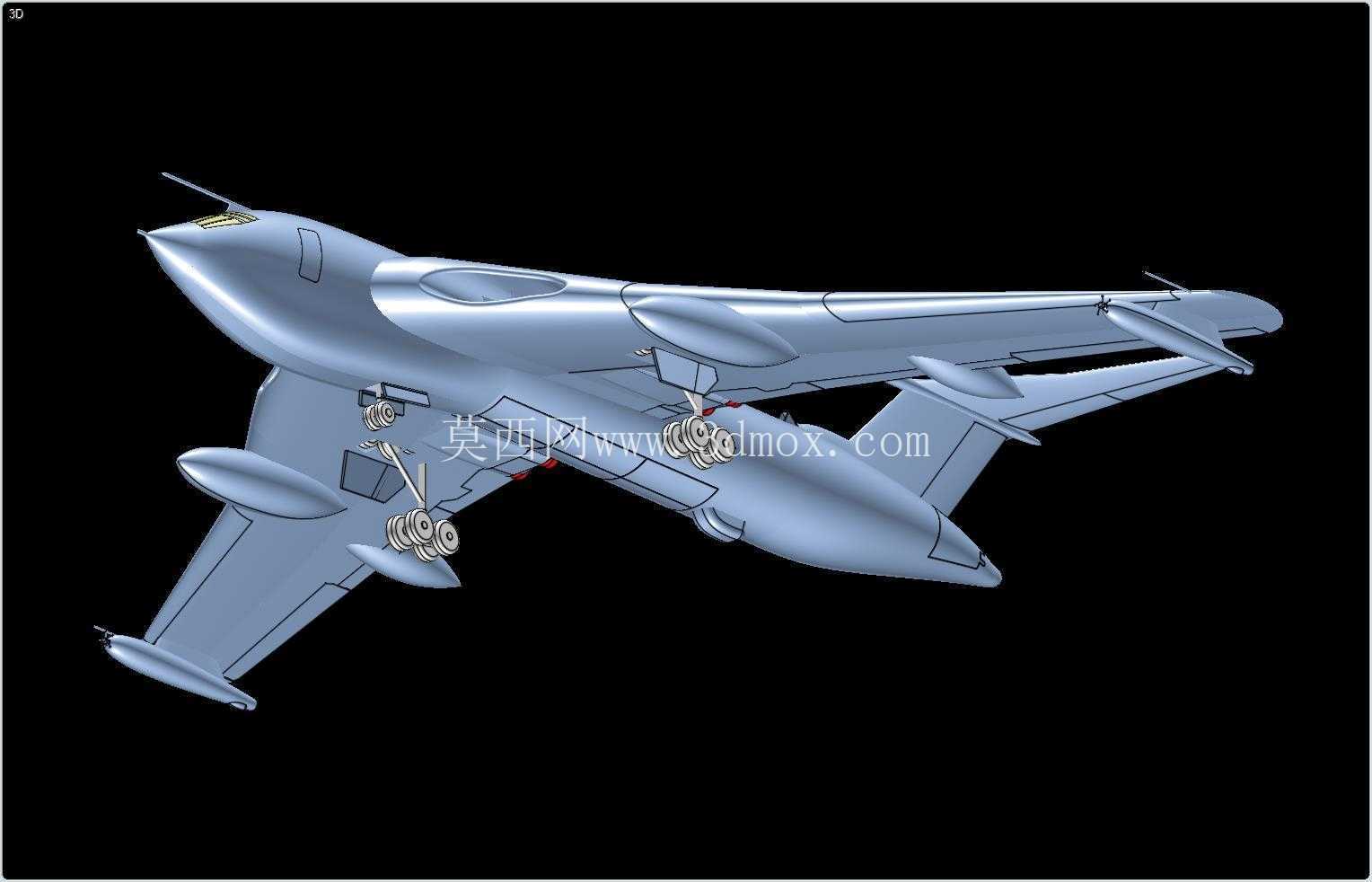

　　对内部承力结构的连接方式做了适配三维装配的简化处理，既还原了胜利者加油机特有的月牙形机翼布局、翼下发动机吊舱安装位、尾部加油作业舱段的外形特征，也兼顾了装配模型的结构合理性，避免出现干涉错位的问题。从安装边界来看，模型整体的长宽高比例严格遵循真机三视图的尺寸映射，机翼展向的吊舱安装位置、尾翼的后掠角度、机身加油口的预留位置都和实机布局保持一致，可用于空中加油装备的结构教学、气动布局演示、加油作业流程模拟等场景，也能作为同类型大飞机结构设计的参考蓝本，帮助设计人员快速梳理大飞机装配过程中的层级关系，理清机身、机翼、动力系统、作业系统之间的连接逻辑。在功能特性还原上，模型重点体现了加油机的核心功能结构：翼下的四组动力吊舱独立成子装配体，

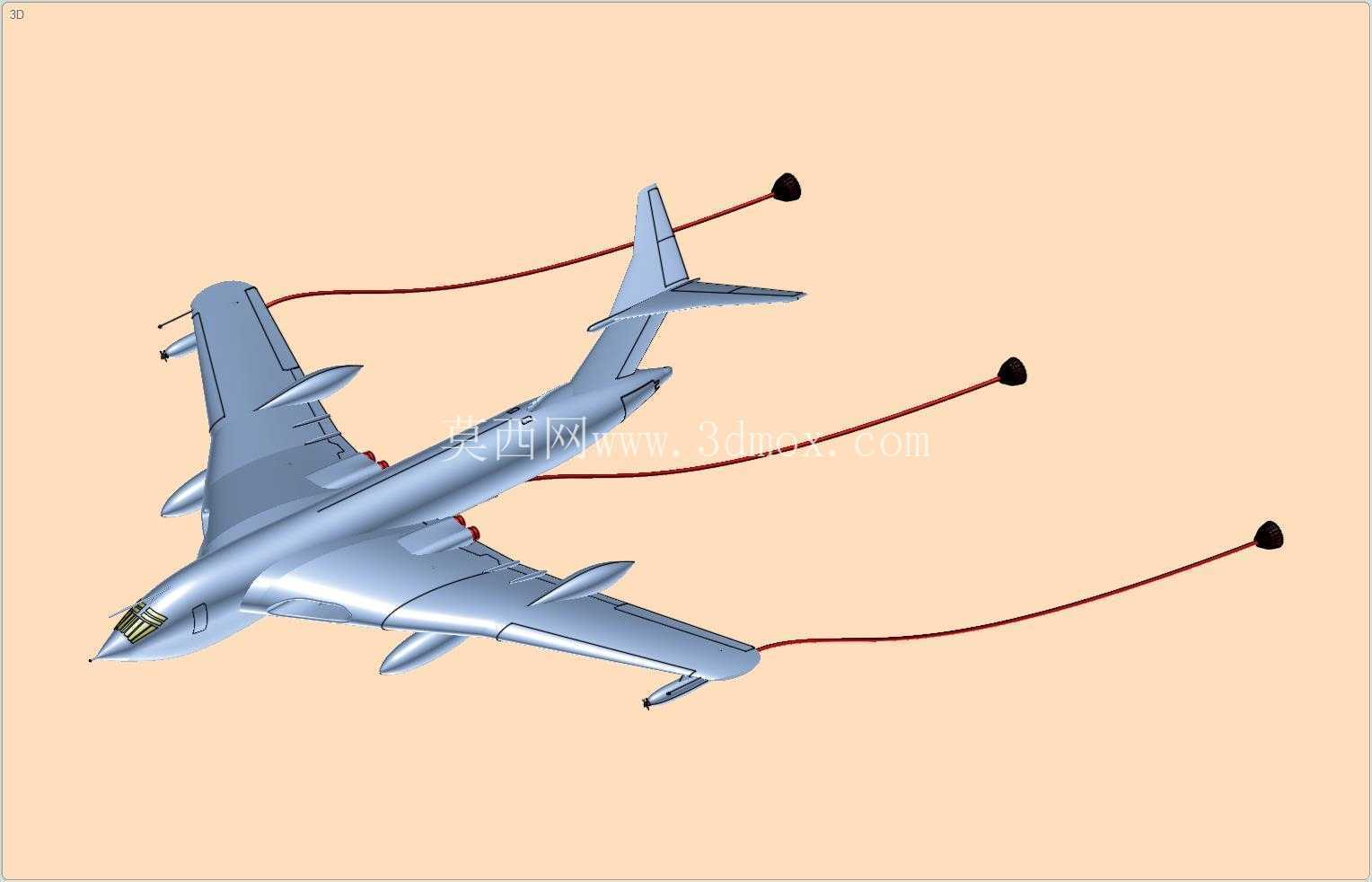

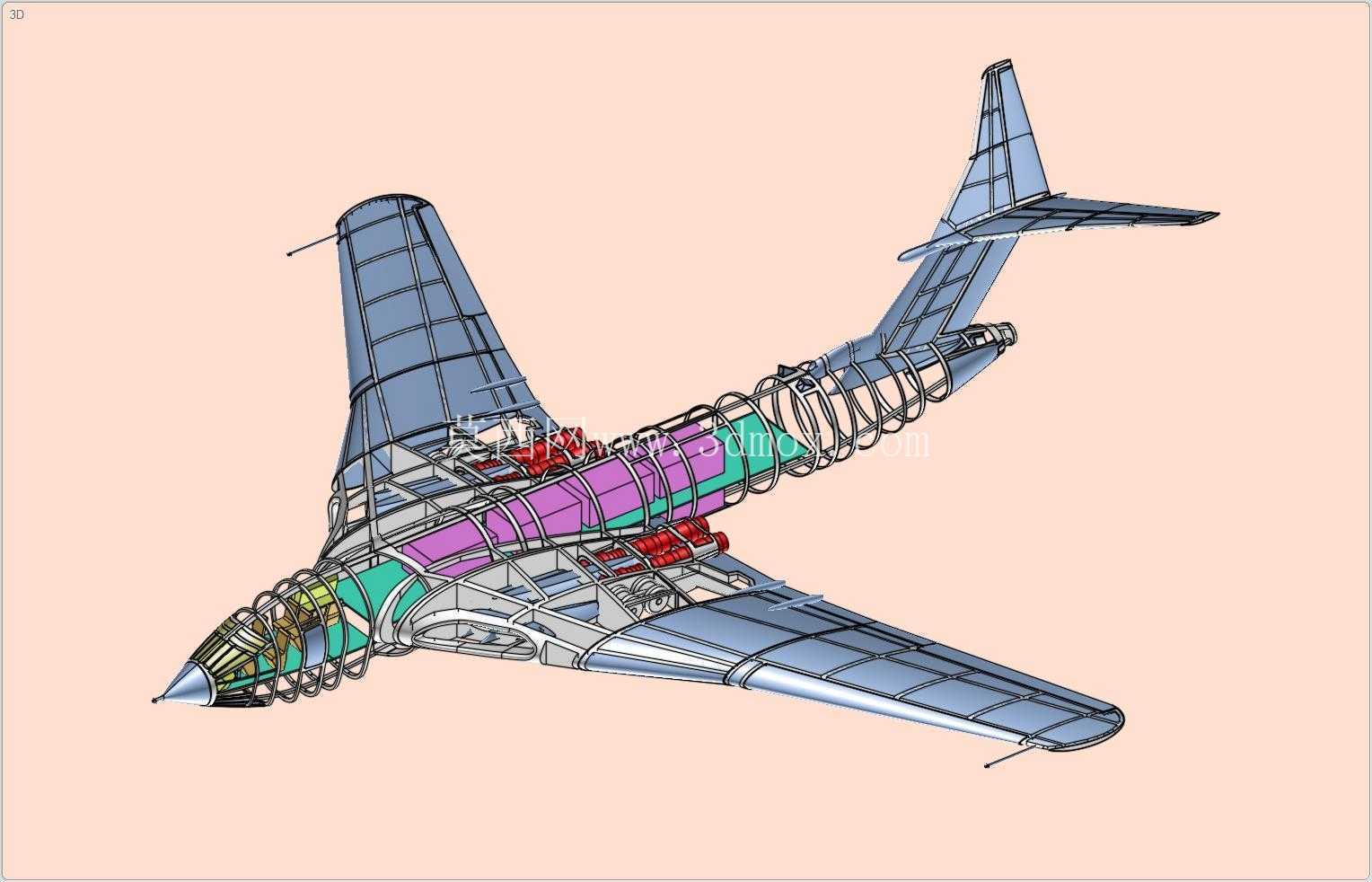

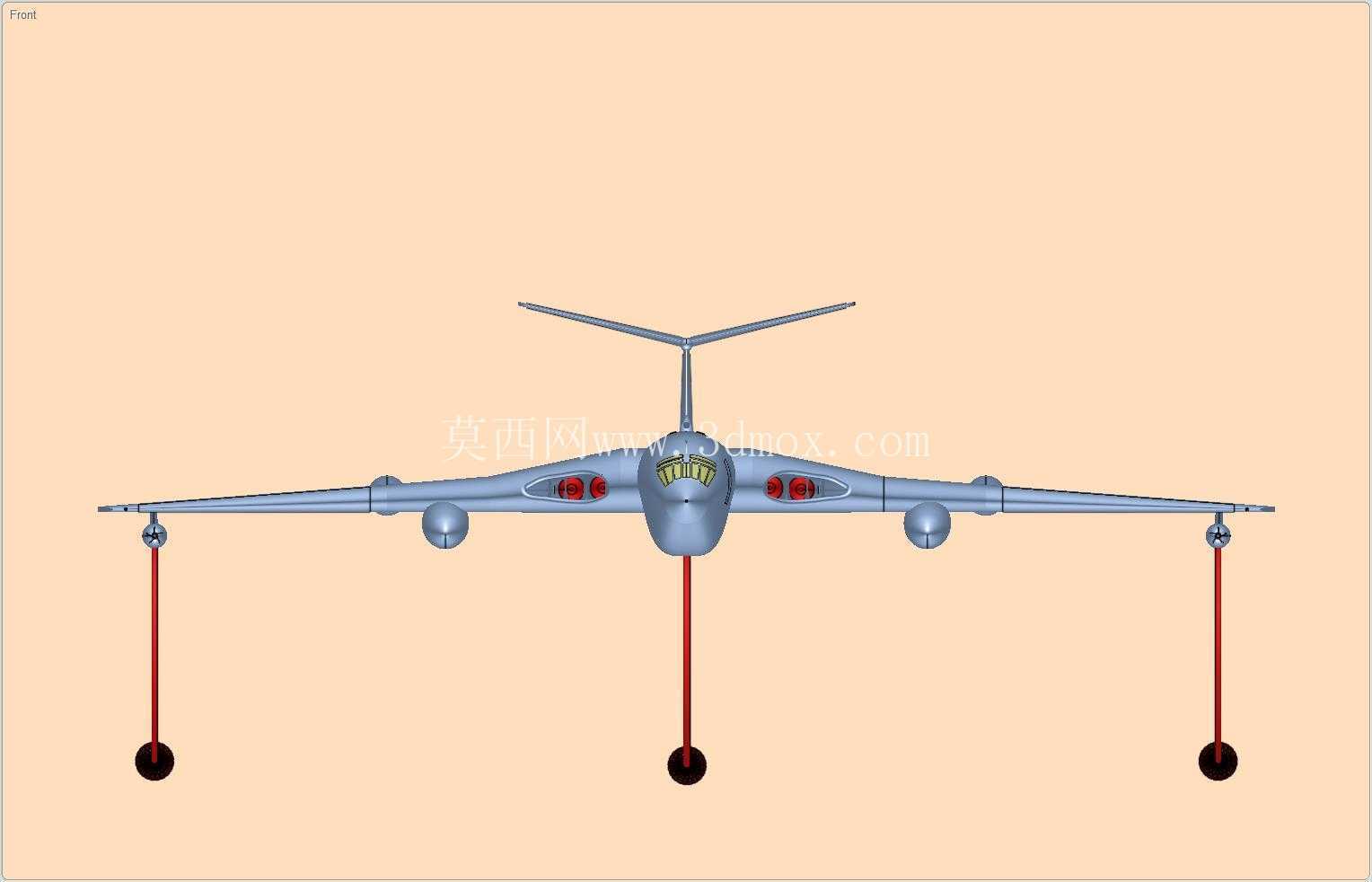

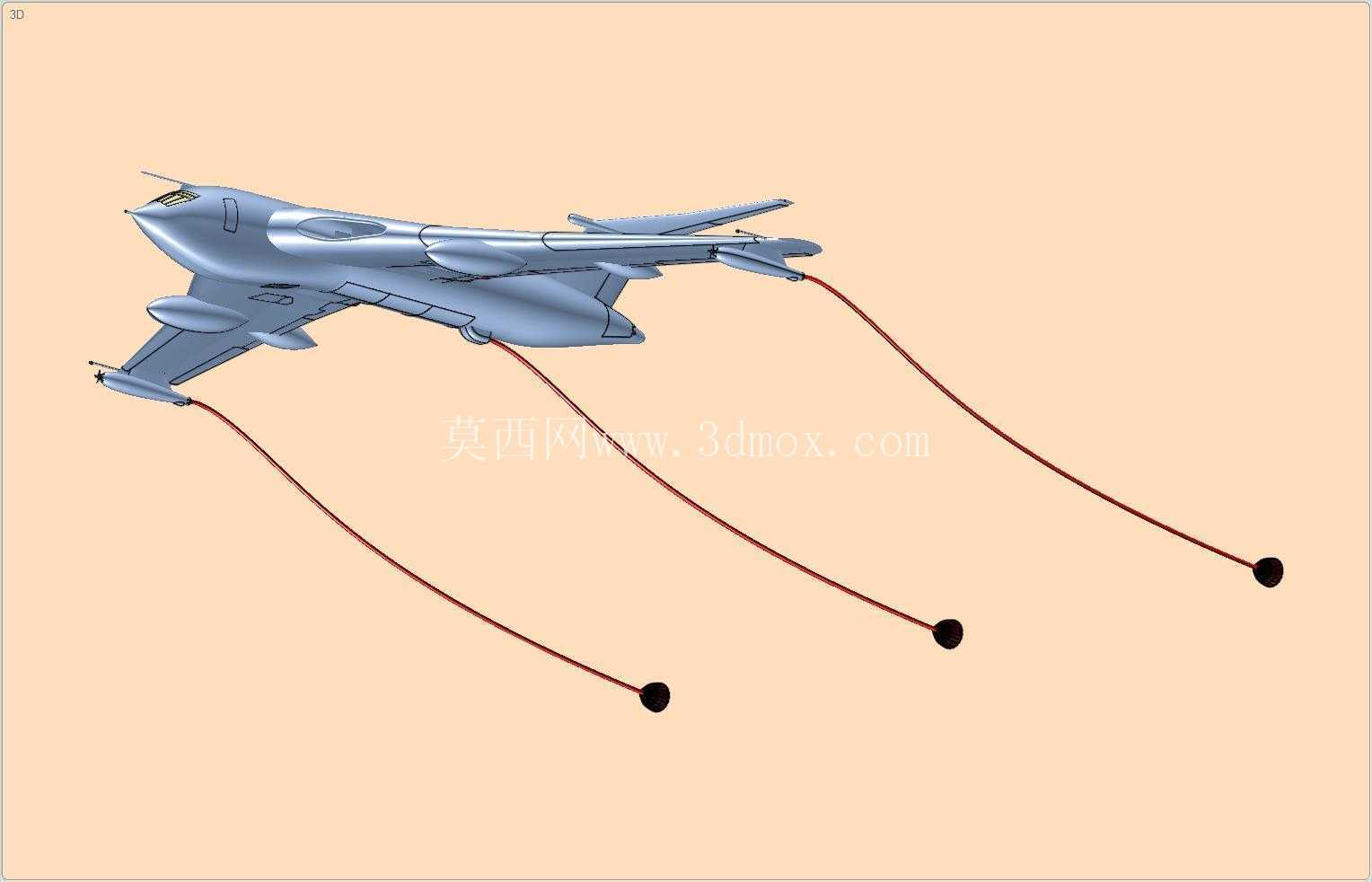

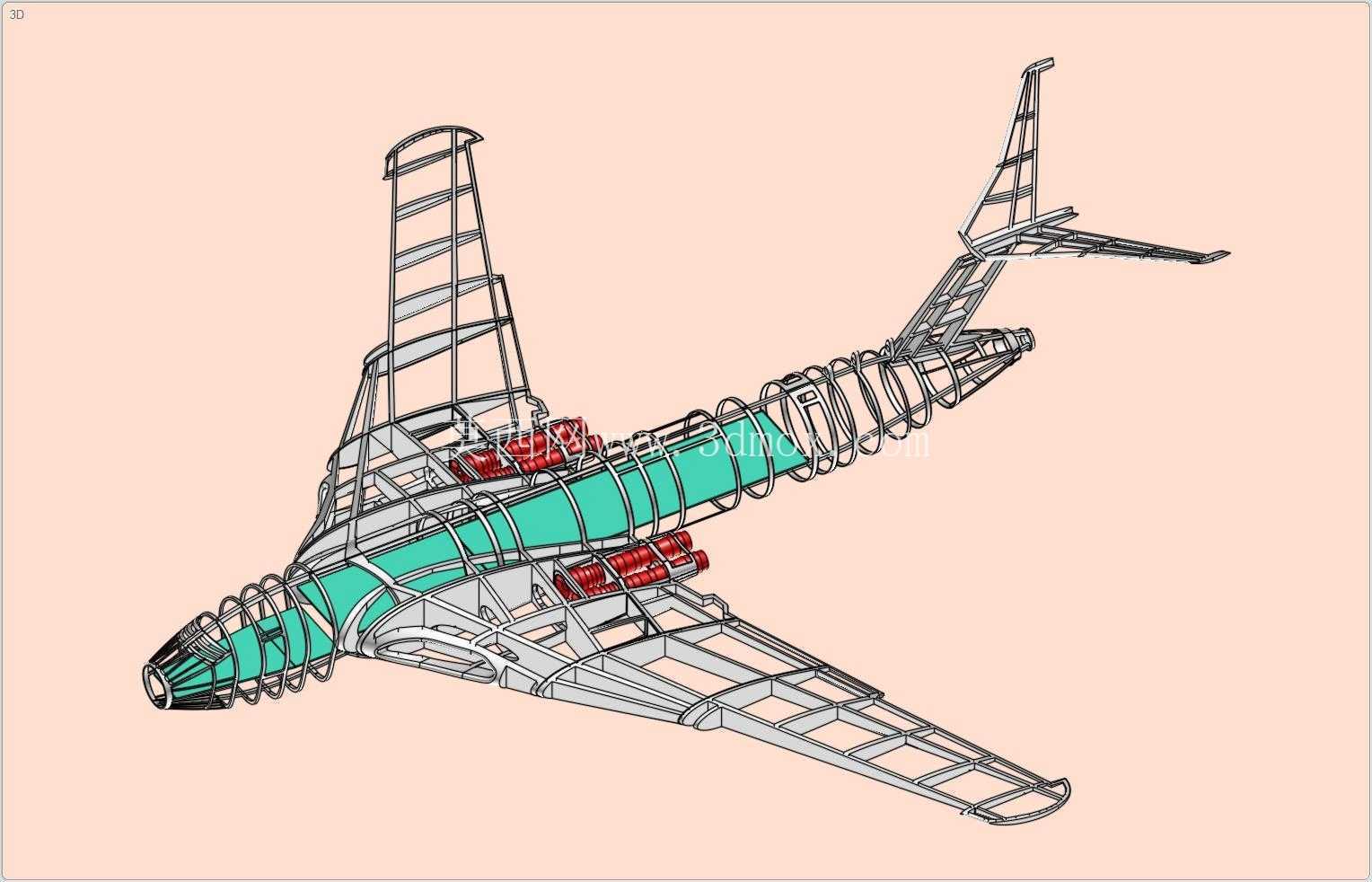

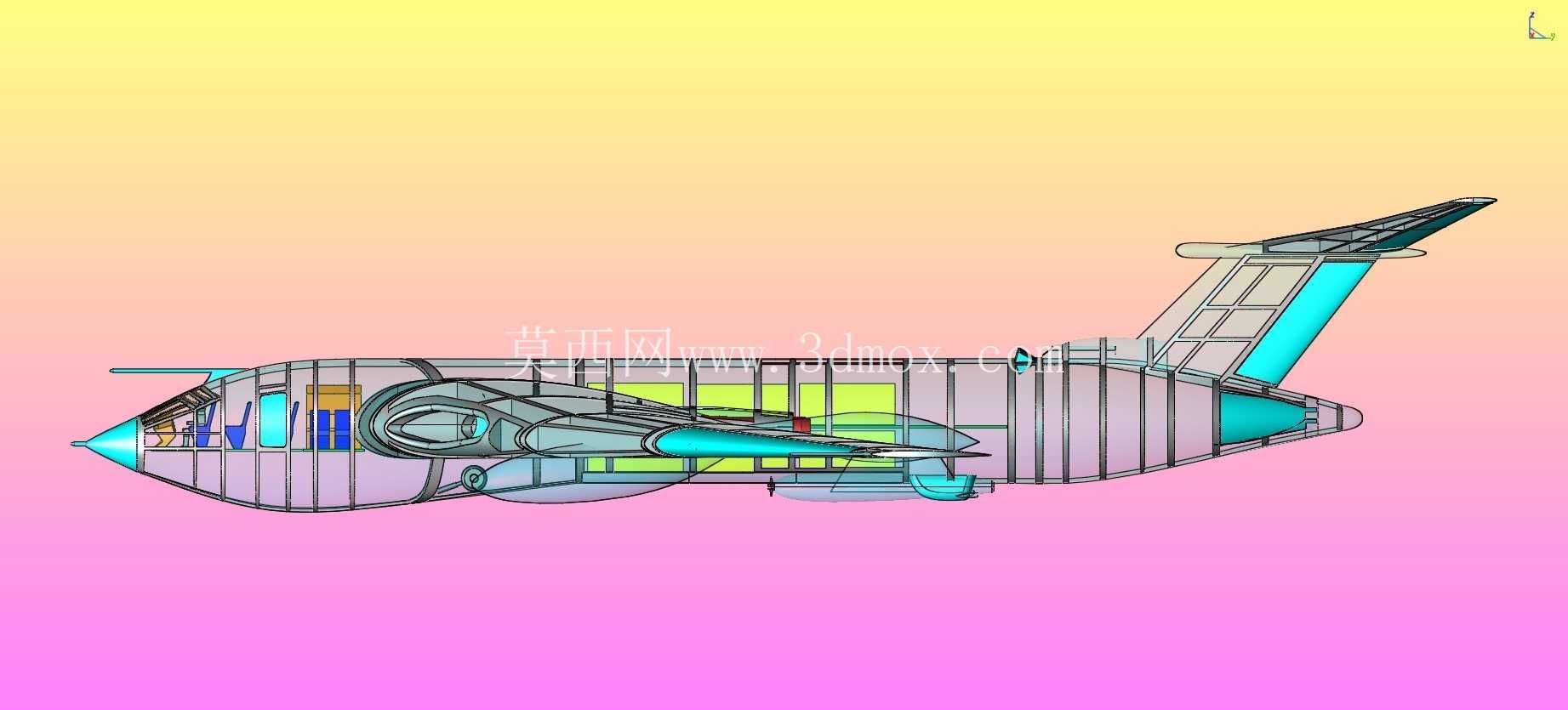

　　可单独拆解查看发动机与机翼挂架的连接方式；机身中部的燃油储舱段做了结构分区，对应实际机型的燃油分配管路布局；尾部的加油操作舱段预留了加油软管收放机构的安装位置，可直观展示空中加油作业时的设备展开逻辑。需要注意的是，由于该模型是基于公开三视图缩放创建，部分内部非承力结构、管线布局做了简化处理，在用于高精度结构仿真时需要补充对应的细节参数，调整局部结构的尺寸精度，才能满足更高等级的工程分析需求。
