单级圆柱齿轮减速器三维结构设计

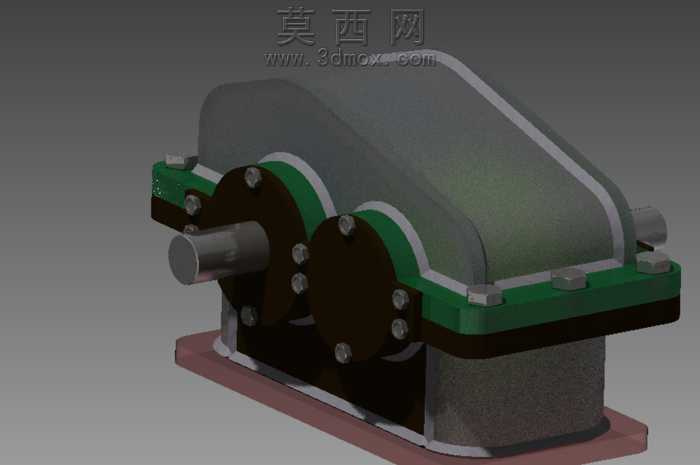

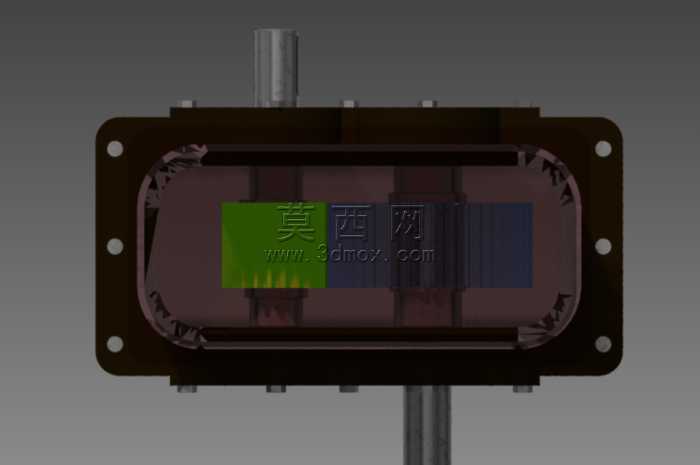

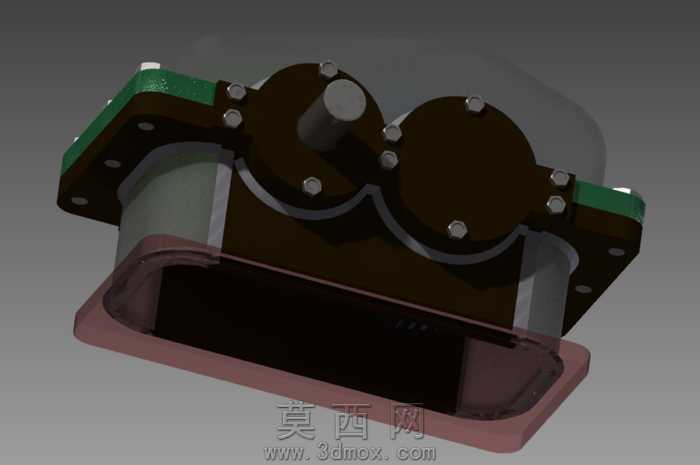

本作品为单级圆柱齿轮减速器的三维设计模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计规范，对减速器的各个组成部件进行了1:1比例的精准还原。模型整体结构分为上下箱体、传动齿轮组、输入输出轴、轴承端盖、连接紧固件、密封组件以及安装底座几个核心部分，建模时首先完成各个标准件与非标零件的单独建模，对齿轮的齿廓曲线采用渐开线方程进行精准绘制，保证齿形参数符合传动设计要求，轴类零件根据受力分析结果设计轴肩、键槽等结构，确保轴上零件的定位与固定可靠。箱体部分采用剖分式结构设计，上下箱体通过螺栓组实现紧固连接，结合面处设计有密封结构防止润滑油渗漏，箱体表面设置有观察窗、油位指示器、放油螺塞的对应安装位，还原真实减速器的功能结构。材质赋予阶段根据零件实际应用场景匹配对应材质，上下箱体采用灰铸铁材质，呈现哑光深灰的铸铁质感，表面做细微的粗糙纹理处理还原铸造件的表面特征；齿轮与传动轴采用调质处理的45号钢材质，赋予金属光泽的钢材质感，齿面部分做细微的磨削质感处理；端盖与连接螺栓采用标准钢材材质，安装底座采用铸铁材质搭配红褐色的防锈漆涂层，箱体与端盖的结合处添加绿色的密封垫片材质，区分不同功能部件的视觉效果。渲染阶段采用工作室光照环境，调整光线角度突出模型的结构轮廓与材质质感，对各个部件的装配关系做了完整的干涉检查，确保所有零件装配到位无干涉，齿轮啮合间隙符合设计要求。设计思路围绕课程设计中的单级齿轮减速器展开，还原了一级圆柱齿轮减速装置的完整结构，可用于机械原理课程的教学演示、减速器结构认知学习，也可作为相关传动装置设计的参考模型，模型完整保留了各个零件的建模参数，方便后续根据实际传动比、功率需求进行参数调整与结构优化。
