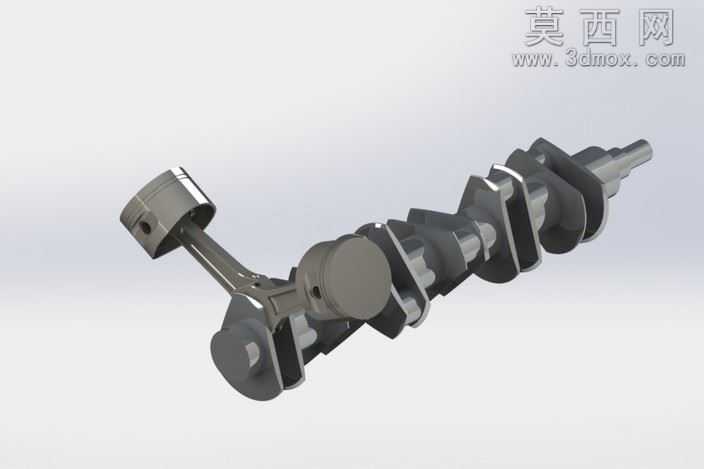

内燃机曲柄滑块传动机构三维设计

本作品为内燃机核心传动组件曲柄滑块机构的三维建模成果，建模过程严格遵循机械设计原理，先完成整体结构的参数化草图绘制，确定曲柄回转半径、连杆长度、活塞行程的匹配比例，保证机构运动过程中无死点卡滞、传动效率符合内燃机动力输出要求。建模阶段对各零件进行独立特征构建：曲轴部分采用多段偏心轴颈结构，依次绘制主轴颈、曲柄销、平衡块的旋转凸台特征，对轴颈过渡处添加标准圆角特征，避免应力集中，平衡块的配重轮廓通过方程式驱动曲线生成，确保回转过程的动平衡性能；连杆部分采用工字形截面杆身设计，大小端分别绘制与曲柄销、活塞销配合的轴孔特征，添加衬套安装位的凸台结构，杆身与两端的过渡区域做平滑曲面处理，还原真实锻钢连杆的力学结构；活塞部分绘制活塞裙部、环槽、销座的特征，环槽尺寸适配标准活塞环规格，销座处添加加强筋结构保证连接强度。装配阶段采用自下而上的装配流程，先完成曲轴与连杆大端的同轴配合，添加旋转自由度约束，再将连杆小端与活塞销座完成同轴配合，活塞与缸套部分添加线性移动约束，完成整体装配后进行干涉检查，调整各配合面的间隙参数，确保运动仿真过程中各零件无穿模、无干涉。材质与渲染阶段，曲轴、连杆零件赋予锻钢材质，调整金属粗糙度参数体现机加工表面的哑光金属质感，活塞部分赋予铝合金材质，添加轻微的氧化层质感区分不同零件的材质特性，渲染时采用三点布光方案，主光源从侧上方打亮机构整体轮廓，补光消除零件背光面的死黑区域，轮廓光勾勒曲轴偏心轴段的立体结构，最终渲染效果清晰展现各零件的装配关系与结构细节。设计过程中重点优化了曲柄销与连杆大端的接触应力分布，通过调整轴颈直径与连杆宽度的比例，降低接触面的比压值，同时平衡块的配重参数经过反复验算，抵消活塞连杆组往复运动产生的惯性力，让机构运转更加平稳，该模型可用于内燃机原理教学、传动机构运动仿真演示等场景。
