铰接式可调支撑固定支架结构设计

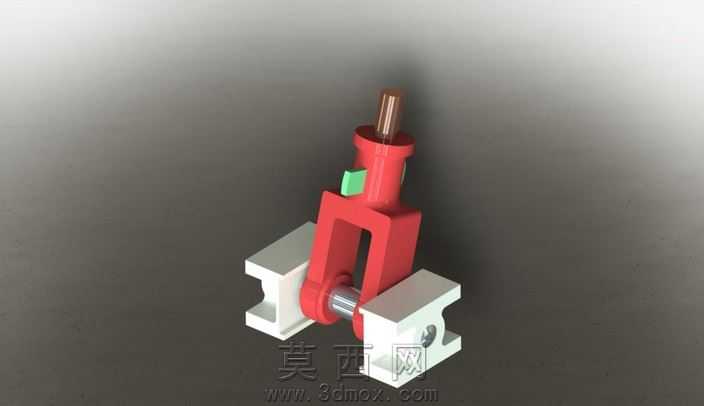

本作品为铰接式支撑支架的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械设计的公差配合规范，对每一处连接结构都做了可装配性校验。模型整体由铰接支座主体、销轴连接件、顶部调节杆、两侧安装基座四个核心部分组成，建模时首先绘制支座的U型主体轮廓草图，通过拉伸凸台生成基体结构，再对铰接孔位做同轴度约束，确保销轴安装后可实现顺畅的铰接转动。顶部调节杆采用阶梯轴结构设计，杆身预留了锁止定位卡槽，建模时对卡槽的倒角、圆角做了细节处理，避免应力集中问题。两侧安装基座采用工字型截面结构，既保证了支撑强度，又有效降低了整体重量，基座上预留的安装孔位做了沉头孔设计，可适配标准内六角螺栓的安装需求。渲染阶段采用Keyshot完成材质赋予与场景搭建，主体金属结构分别赋予哑光钢材质与红色喷塑漆面材质，销轴部分做了镀铬亮面金属效果，顶部调节杆的棕色部分赋予工程塑料材质，绿色锁止块赋予尼龙材质，不同材质的粗糙度、反射率参数都经过反复调试，还原真实工业零件的质感。场景采用渐变灰色背景搭配柔和的顶光与侧光，突出模型的结构层次与装配关系，阴影做了柔化处理，避免生硬阴影遮挡结构细节。设计思路上，该支架主要用于需要角度调节的工业支撑场景，铰接结构可实现一定范围内的角度摆动，顶部调节杆可调整支撑高度，两侧基座可通过螺栓固定在安装平面上，整体结构紧凑，装配关系简单，所有零件均可采用常规机加工工艺生产，具备较高的实际应用价值。建模过程中对所有配合面都做了间隙预留，确保实际生产装配时不会出现干涉问题，同时对零件的壁厚做了合理性校验，避免出现壁厚不均导致的加工变形问题。
