斯特林发动机置换活塞连杆结构设计

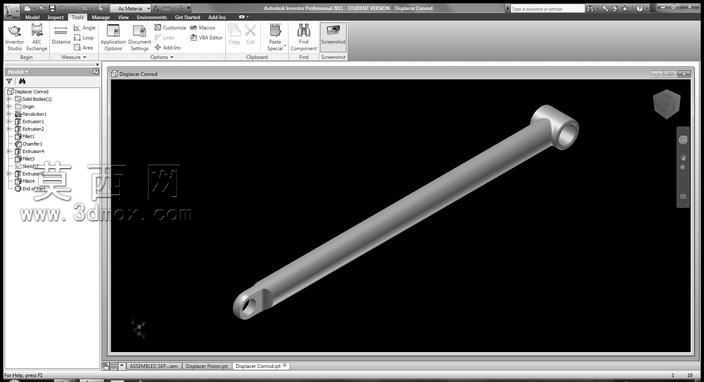

本作品为斯特林发动机核心传动部件置换活塞连杆的三维参数化建模成果，建模过程严格遵循机械设计规范与动力传动部件的力学性能要求，首先基于斯特林发动机的工作循环参数确定连杆总长、两端铰接孔的中心距、孔径公差以及杆身截面尺寸，在三维建模软件中先绘制两端铰接端头的二维轮廓草图，通过拉伸、切除特征完成带孔端头的实体构建，端头与杆身的过渡区域采用圆角平滑处理，避免应力集中导致的部件疲劳损坏。杆身部分采用等截面长杆结构，建模时通过放样特征保证杆身直线度与截面一致性，两端铰接孔的内壁添加了同轴度约束，确保后续装配时与活塞销、曲轴销的配合精度。材质设定上选用高强度铝合金作为连杆的模拟材质，渲染时赋予金属哑光质感，清晰呈现杆身的加工纹理与端头的结构细节，同时通过软件的干涉检查功能验证连杆在整个运动行程中与气缸壁、曲轴机构不存在运动干涉。设计过程中重点考量了斯特林发动机置换活塞的往复运动特性，连杆的长度参数经过运动仿真反复优化，既保证置换活塞的行程符合设计要求，又尽可能减小传动过程中的侧向力，降低活塞与气缸壁的摩擦损耗。模型的结构细节完全还原实际加工的工艺要求，端头铰接孔处预留了衬套安装位，杆身表面做了轻量化的结构优化，在保证结构刚度的前提下尽可能降低部件自重，减少发动机运转过程中的惯性损耗。渲染阶段采用正交视角展示连杆的整体形态，同时通过半透明剖切效果可直观呈现内部的结构强度分布，整个建模过程完全参数化，所有尺寸均可根据不同排量的斯特林发动机设计需求进行快速调整，适配多规格的发动机改装与设计场景，为斯特林发动机的整机装配、运动仿真以及后续的工程出图提供了精准的三维模型基础。
