民用大涵道比涡扇喷气发动机结构设计

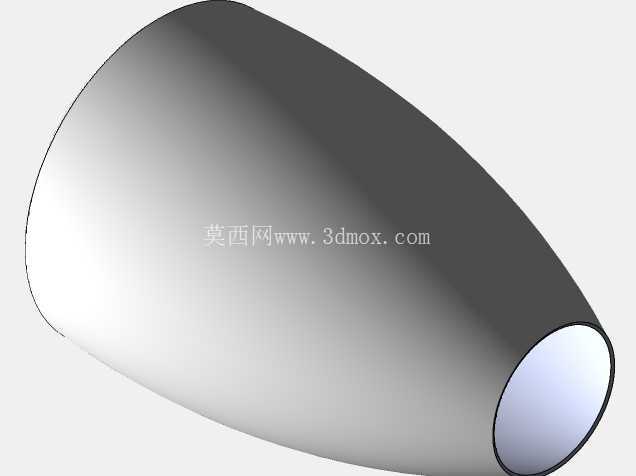

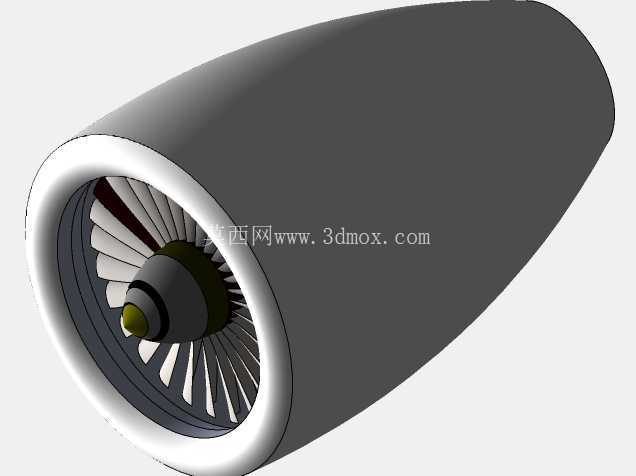

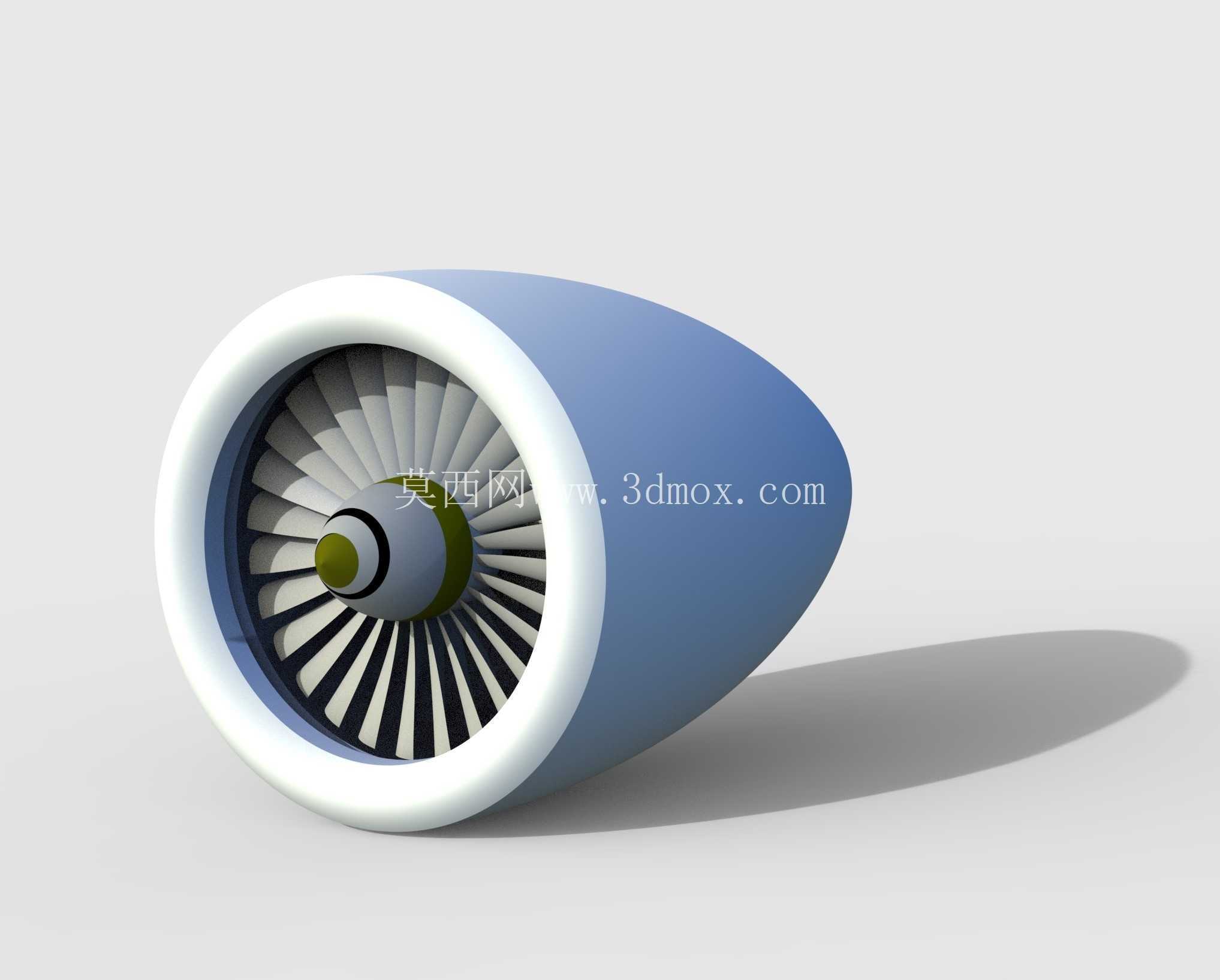

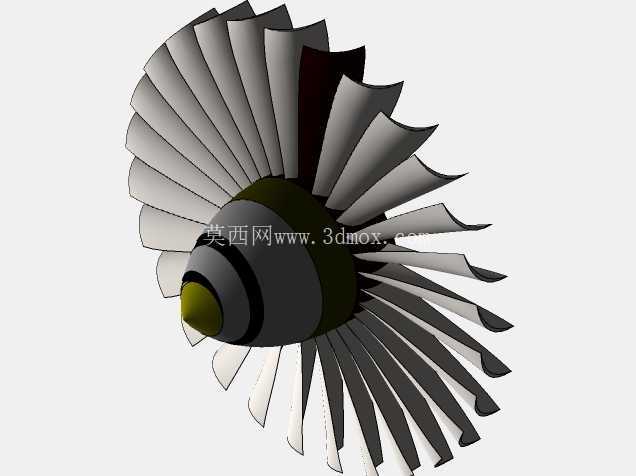

　　这款航空喷气动力装置的三维结构设计，核心围绕亚音速民用航空器的推力需求展开，整体采用大涵道比布局思路，前端进气锥采用流线型椭球曲面设计，曲面曲率沿轴向连续过渡，可在0.8马赫左右的巡航工况下，将来流均匀导入风扇叶片通道，避免进气道内产生局部激波与流动分离，降低进气阻力与风扇叶片的非定常载荷。风扇段采用宽弦叶片设计，叶片沿叶高方向带有特定的扭角分布，从叶根到叶顶的安装角连续变化，适配不同半径处的圆周速度差，保证各截面气流攻角处于高效区间，提升风扇的压比与做功效率，同时宽弦结构可提升叶片抗外物撞击的能力，降低鸟击等工况下的结构失效风险。

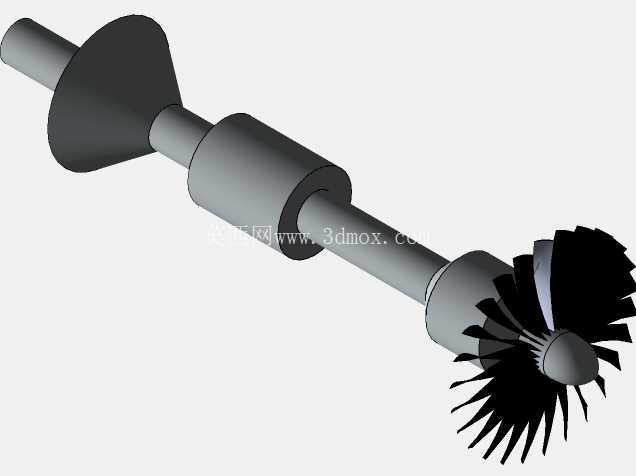

　　从结构分区来看，整个动力装置沿轴向依次划分为进气段、压缩段、燃烧段、涡轮段与排气段，各段的安装边界采用同轴定位设计，相邻机匣段通过止口配合保证同轴度，整体径向最大尺寸集中在风扇机匣位置，轴向长度与风扇直径的比值控制在合理区间，可适配常见翼下吊装的发动机挂架安装接口，安装节的位置设置在核心机机匣的承力框架处，可将发动机工作时的推力与过载载荷均匀传递至机翼挂点，避免局部应力集中。压缩段分为低压压气机与高压压气机两级，低压压气机与风扇同轴连接，由低压涡轮驱动，高压压气机由高压涡轮驱动，双转子的设计可让高低压转子分别工作在最优转速区间，提升压缩效率，同时避免单转子设计中压气机末级与首级转速不匹配的问题。燃烧段采用环形燃烧室结构，燃油喷嘴沿周向均匀布置，可将压缩后的高压空气与雾化燃油充分混合，经点火后形成稳定的高温燃气，驱动后续涡轮段做功，燃烧室的冷却流道设计可在火焰筒内壁形成气膜，隔绝高温燃气对火焰筒壁面的烧蚀，提升部件工作寿命。涡轮段的高压涡轮与高压压气机同轴，负责驱动高压压气机持续工作，低压涡轮与风扇、低压压气机同轴，将燃气剩余能量转化为轴功率驱动风扇转动，最终大部分推力由风扇驱动的外涵道气流产生，外涵道冷气流还可同时对核心机机匣起到冷却作用，降低机舱内的热辐射影响。

　　在实际工程应用中，这类动力装置主要用于干线民航客机、大型货运飞机的动力系统，设计过程中需要兼顾推力、燃油经济性、结构可靠性与维护便利性，各部件的间隙设计需要考虑热胀冷缩的影响，在工作温度下保证转子与静子之间的间隙处于合理范围，既避免碰磨故障，又减少漏气损失提升效率。
