手动螺旋顶升承重作业工具结构

　　在设备检修、小型构件安装、车辆应急维保这类需要小行程精准顶升的作业场景里，螺旋式顶升工具的应用占比一直不低，和液压类顶升设备比，它没有密封件老化泄漏的隐患，也不需要额外的动力源配套，纯机械传动的结构能在无电源、野外无配套补给的场景下稳定完成承重顶升作业，哪怕长时间保持顶升支撑状态，也不会出现液压类设备常见的缓慢泄压回落问题，支撑可靠性更适配需要长时间持荷的工位需求。

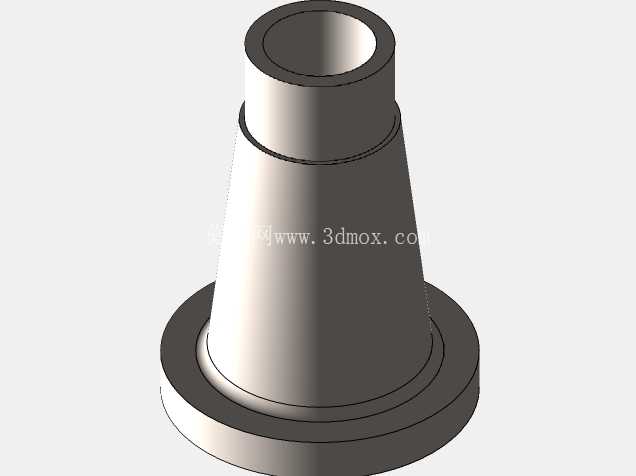

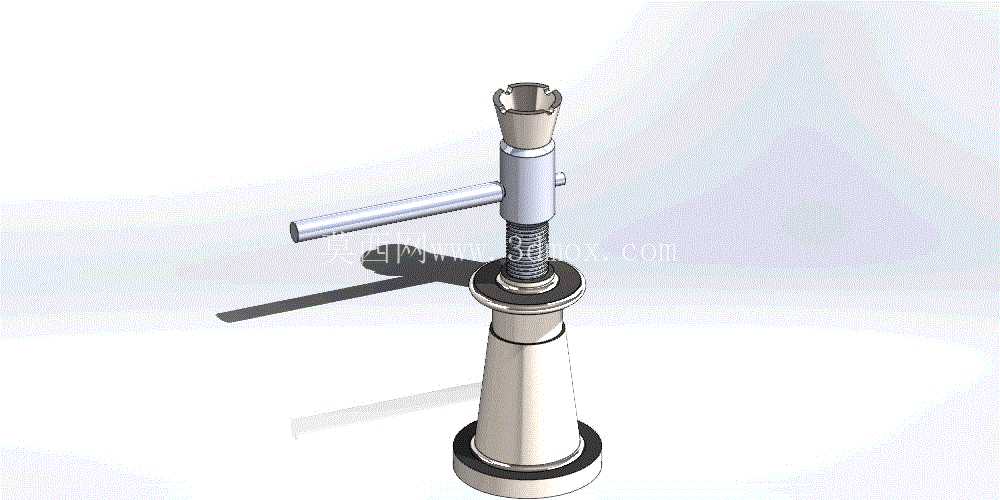

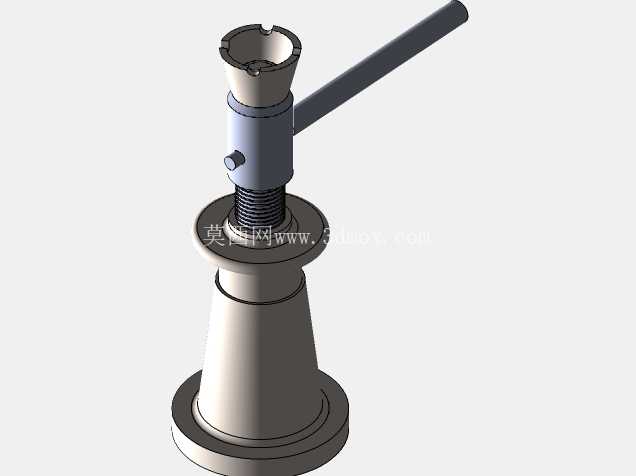

　　这套螺旋顶升结构的核心传动逻辑是通过梯形丝杠副把摇杆的回转运动转化为顶升杆的直线升降动作，梯形螺纹的自锁特性是整个结构安全设计的核心，当停止转动摇杆时，螺纹副的摩擦角大于螺纹升角，即便承受额定范围内的轴向载荷，顶升杆也不会自行回落，不需要额外加装锁止机构就能实现稳定支撑，这也是它能在固定工位长期持荷的关键设计点。从结构组成来看，底部是带扩大支撑面的铸铁底座，底座的直径设计要兼顾支撑稳定性和作业空间适配性，支撑面做了防滑的粗糙处理，和硬质地面接触时能避免顶升过程中出现侧滑偏移，底座和下部的固定套筒采用过盈配合加稳钉固定，保证套筒和底座的垂直度，避免顶升过程中出现偏载弯矩。

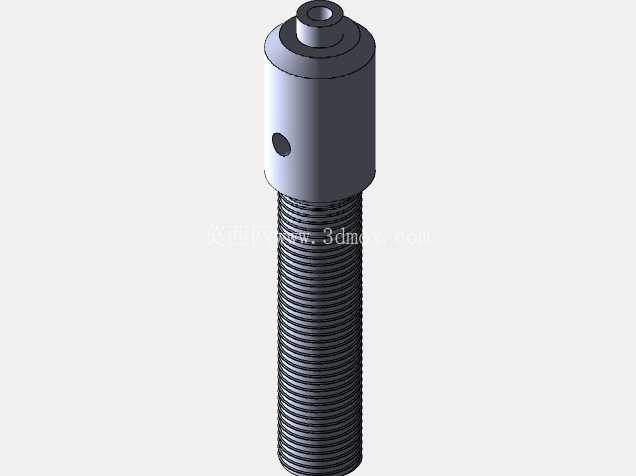

　　固定套筒内部加工有和丝杠配合的内螺纹，上部的顶升杆套在固定套筒外侧，和丝杠顶端做轴向固定、周向可相对转动的连接，当摇杆带动丝杠转动时，顶升杆会沿着固定套筒的外壁做轴向升降，不会跟着丝杠一起回转，保证顶部的支撑托面始终保持水平状态。顶部的支撑托采用内凹的弧面设计，和被顶升构件的接触面能更好贴合，避免顶升过程中构件滑脱，托面下方的限位凸台能防止顶升杆升到最高位置时完全脱出固定套筒，预留的安全行程余量能避免超行程使用带来的结构损坏。侧面的摇杆采用可拆卸设计，不需要使用时可以取下，减少整体占用空间，摇杆的长度经过力臂匹配计算，普通人手动施加作用力就能轻松顶升额定载荷，不需要额外加接延长杆，避免力矩过大造成螺纹副过载损坏。

　　从安装边界和尺寸适配来看，这类手动螺旋顶升工具的收缩高度通常控制在200到300毫米区间，最大顶升行程在120到180毫米左右，能适配大多数设备底部的预留顶升间隙，不需要额外垫高就能直接放入作业位置，整体收缩后的直径不超过100毫米，在狭窄的设备间隙、车辆底盘下方也能顺利放置。和液压千斤顶比，它的顶升速度可以完全通过摇杆转动速度手动控制，能实现毫米级的精准高度调整，在设备安装找正、构件对位调整这类需要微调节高度的工位上，操作精度远高于液压类设备，不会出现液压系统点动时的行程过冲问题。

　　在结构设计过程中，螺纹副的参数选择是核心环节，螺距大小直接关系到顶升效率和自锁可靠性，螺距过大会降低自锁性能，存在安全隐患，螺距过小则会降低顶升效率，需要转动更多圈数才能达到目标行程，需要结合额定顶升载荷做平衡计算；同时丝杠和固定套筒的材质要匹配热处理工艺，螺纹表面做淬火处理提高耐磨性，延长反复升降使用后的寿命，避免长期使用后螺纹磨损出现间隙晃动。顶升杆和固定套筒的配合间隙要控制在合理范围，间隙过大会造成顶升过程中出现径向晃动，降低支撑稳定性，间隙过小则会增大升降阻力，甚至在有灰尘、碎屑进入配合面时出现卡滞。

　　日常作业场景里，这类螺旋顶升工具常被用于机加工车间的设备安装调平、小型车辆的轮胎更换维保、轻型钢结构安装时的临时对位支撑，甚至在一些工装夹具的高度调整工位也能看到它的应用，纯机械结构的维护成本极低，只需要定期在螺纹副和配合面涂抹润滑脂，就能保证长期顺畅使用，不需要像液压设备那样定期更换密封件、补充液压油，对作业环境的适应能力更强，哪怕在多粉尘、高低温的恶劣工况下，也能保持稳定的工作状态。需要注意的是，使用时要保证底座放置在坚实平整的支撑面上，避免在软质地面上使用造成底座下陷，同时顶升载荷要尽量作用在顶部托面的中心位置，避免偏载造成丝杠受弯变形，影响传动顺畅度和结构安全性。
