巴鲁夫液压油缸位置检测传感器模型

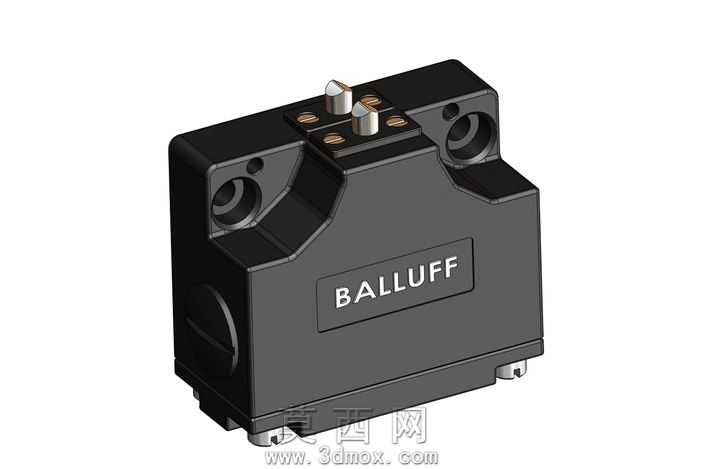

本模型为巴鲁夫品牌液压油缸配套位置检测传感器的三维实体建模，整体采用SolidWorks软件完成全参数化设计，建模过程严格遵循工业传感器的实际尺寸规范与结构特征，还原了实物的装配逻辑与外观细节。模型主体外壳采用一体式块体结构设计，建模时通过拉伸、切除、倒角等基础特征组合，还原了外壳表面的品牌标识凹槽、安装孔位、侧边走线槽结构，外壳边缘做了符合工业产品设计的圆角过渡处理，避免尖锐棱角，匹配实际产品的注塑成型工艺特征。顶部的检测触发端采用多组件装配建模，分别还原了两组金属触发顶柱、周边的固定铜质触点结构，金属部件通过外观材质区分，顶柱设置为亮面金属材质，触点为哑光铜质材质，外壳主体为黑色哑光工程塑料材质，材质参数调整贴合实物的表面粗糙度与反光特性，渲染后可清晰区分不同部件的材质差异。模型两侧的安装孔为沉头孔设计，建模时精准还原了孔位的深度、孔径参数，可直接用于后续的虚拟装配仿真，匹配液压油缸的安装位尺寸要求。底部的定位凸台与接线端结构也做了精细化还原，保证整体结构的完整性。设计过程中优先考虑工业场景的装配适配性，所有特征参数均可编辑调整，可根据不同型号的传感器参数快速修改尺寸，适配不同规格液压油缸的检测需求，模型结构无冗余特征，文件轻量化处理后可直接用于工业自动化场景的布局仿真、装配干涉检查以及教学演示使用，能够直观展示该类位置传感器的外形结构与安装方式，为液压系统的整体设计提供精准的部件参考。
