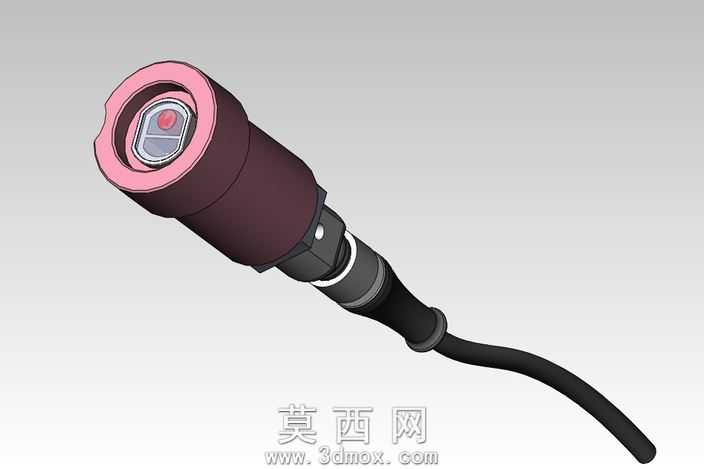

带线缆接插式工业检测传感器三维建模

本模型为带线缆输出的接插式工业检测传感器，建模过程以工业实物测绘尺寸为基准，首先在三维建模环境中搭建整体装配层级，将模型划分为前端检测探头、主体外壳、防松锁紧结构、尾部线缆出线结构四个核心装配模块，保证各部件的装配约束符合实际产品的公差配合要求。前端检测端采用分层结构设计，最外层为粉色防护端圈，建模时通过回转特征生成基础轮廓，再对内圈的定位卡槽、密封槽做切除特征处理，还原端圈的防护与定位功能；端圈内部为检测窗口组件，包含透明视窗、内部感应元件定位座，通过拉伸与切除特征还原感应元件的安装位与视窗的嵌合结构，保证检测端面的结构精度。主体外壳部分采用深棕哑光质感的柱形结构，建模时通过多段回转特征生成外壳的阶梯轮廓，对外壳表面的防滑纹理、标识刻印位做细节处理，还原工业传感器外壳的握持与标识安装结构；外壳与线缆衔接处设置黑色防弯折锁紧结构，通过回转与阵列特征生成锁紧环的卡扣结构，还原接插件的锁紧防脱功能，同时在衔接处添加环形密封槽特征，还原产品的防水密封设计。尾部线缆部分采用柔性线缆建模方式，通过样条曲线拟合线缆的自然垂落弯曲形态，再沿曲线扫掠生成线缆外皮，对线缆根部的防弯折护套做加厚与渐变直径处理，还原护套对线缆弯折处的防护作用。材质渲染阶段，针对不同部件匹配对应工业材质：前端粉色端圈采用硬质耐磨塑料材质，调整漫反射粗糙度模拟磨砂塑料质感；检测视窗采用半透明聚碳酸酯材质，添加轻微折射效果还原透明视窗的光学特性；主体外壳采用哑光工程塑料材质，添加细微颗粒纹理模拟工业塑料的表面质感；锁紧结构与防弯折护套采用耐油橡胶材质，调整高光参数模拟橡胶的半哑光弹性质感；线缆外皮采用黑色PVC材质，添加细微表面纹理模拟线缆外皮的压纹质感。整体建模严格遵循工业传感器的实际结构逻辑，所有装配间隙、部件比例均参考实物参数设置，既还原了产品的外观形态，也完整呈现了各部件的装配关系与结构细节，可用于工业设备装配演示、传感系统布局模拟等场景。
