Vario耦合传动组件线框渲染结构设计

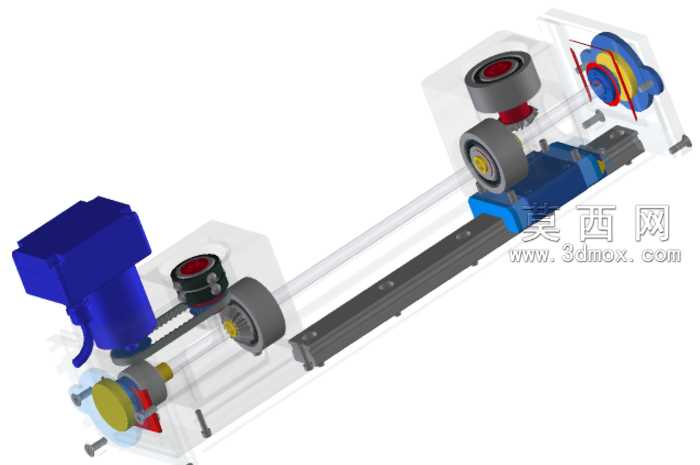

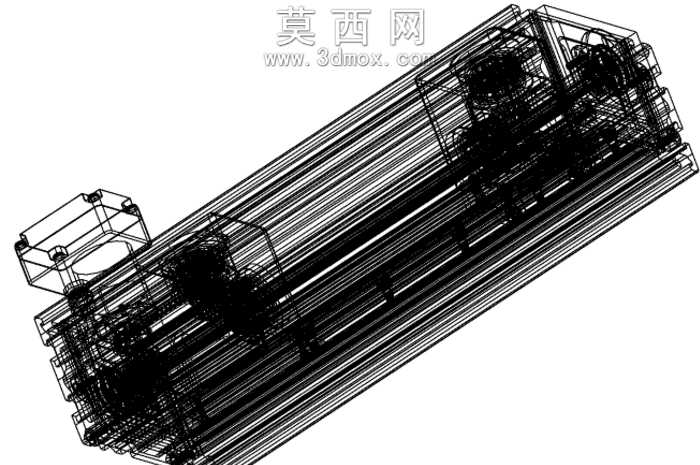

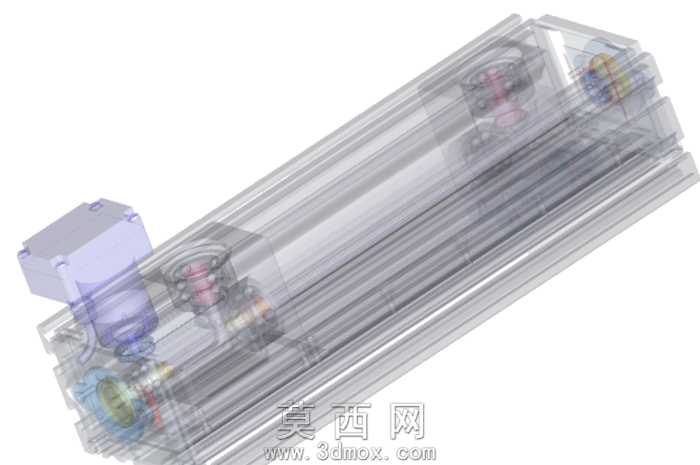

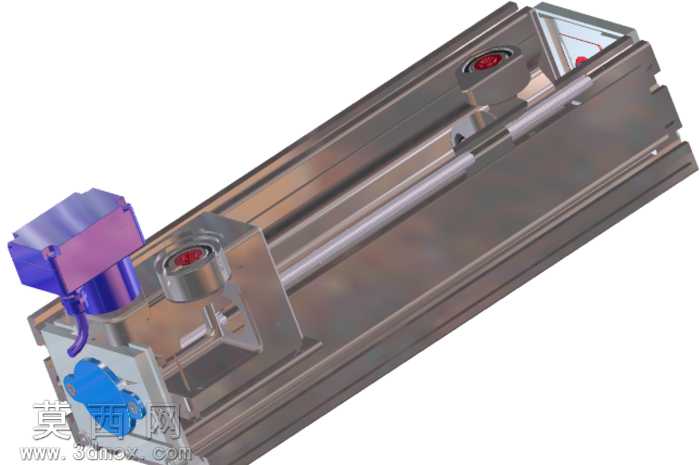

本作品为Vario耦合传动组件的三维结构设计，采用专业三维建模软件完成全参数化建模流程，整体建模过程严格遵循机械设计的装配逻辑与尺寸规范，对耦合组件的每一处装配层级、零件配合关系都做了精准的参数定义。建模阶段首先梳理耦合传动的核心功能逻辑，将整体结构拆解为输入端连接模块、中间耦合传动模块、输出端适配模块三个核心部分，逐一完成单个零件的草图绘制、特征生成，再通过同轴配合、面贴合、限位约束等标准装配约束完成整体组装，确保所有零件的相对位置、运动间隙都符合实际机械传动的设计要求。渲染阶段采用GC渲染管线完成线框风格的视觉呈现，通过调整线框的粗细参数、边缘抗锯齿等级，搭配半透明的实体基底显示模式，既清晰展现了耦合组件内部的多层嵌套结构、零件排布逻辑，也保留了整体外形的轮廓辨识度，能够直观呈现内部传动链路的走向与零件间的配合关系。材质设置上针对不同功能的零件做了区分化的线框色彩映射，传动核心件采用深色高对比度线框突出结构形态，外围固定件采用稍浅的线框弱化视觉权重，让整体结构的主次关系一目了然。设计过程中充分考虑了耦合组件的传动适配性，对不同模块间的连接接口做了通用化的尺寸设计，既保证了传动过程中的扭矩传递稳定性，也预留了足够的适配调整空间，整体结构紧凑，装配层级清晰，能够直观展现Vario耦合结构的设计特点与传动逻辑，可用于耦合传动结构的原理展示、方案沟通以及后续的工程化设计参考。
