平行连杆式绘图缩放起草装置结构设计

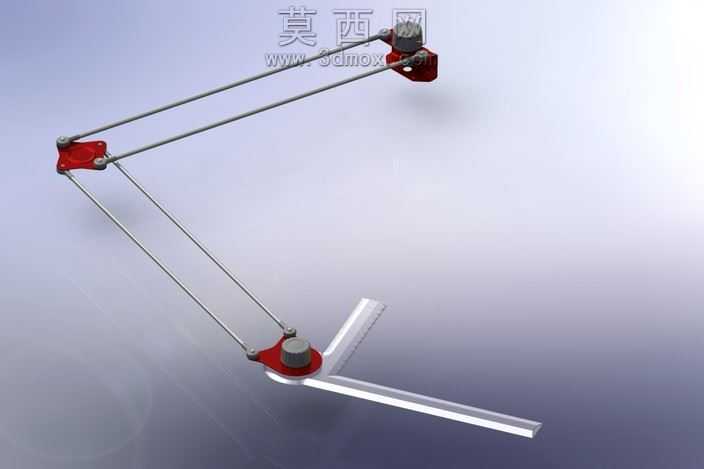

本作品为平行连杆式绘图缩放起草装置，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差规范，对各连杆的长度比例、铰接点的同轴度、底座与绘图臂的配合精度都做了精准约束，确保缩放比例调节时的运动连贯性。模型渲染阶段采用哑光金属材质搭配工程塑料质感的铰接基座，金属连杆部分做了细微的拉丝纹理处理，红色固定基座使用磨砂烤漆材质表现，既还原了实物的工业质感，也通过色彩区分强化了结构辨识度，背景采用渐变浅灰调突出装置主体形态，光影设置为柔和的侧上方打光，清晰呈现连杆的平行运动轨迹与铰接部位的结构细节。结构设计上采用两组平行四边形连杆机构作为核心传动单元，两端的固定铰接座分别作为定位基准与绘图执行端，通过调整铰接点的固定位置即可实现不同比例的图形缩放复刻，底座处设置了可旋转的角度调节结构，配合L型定位靠尺能够快速对齐绘图基准边，所有铰接部位都预留了标准销轴的安装间隙，既保证运动灵活性也避免了结构松旷。设计思路围绕传统绘图缩放工具的实用化改进展开，在保留经典缩放尺核心原理的基础上优化了连杆的刚性结构，加长的连杆臂扩大了可绘制图形的尺寸范围，底部的固定座可适配不同厚度的绘图台面，端部的绘图笔安装位兼容常规绘图工具的夹持尺寸，整体结构无冗余零件，运动过程无死点，能够稳定实现等比例或变比例的图形转绘作业，建模时对所有运动部件都做了干涉检查，确保各角度运动状态下零件之间无碰撞，装配关系完全符合实际机械装配逻辑。
